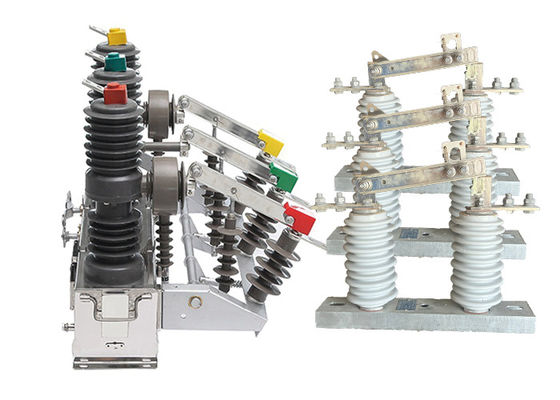

Máy ngắt mạch gắn cột Cài đặt cố định Chế độ khôi phục tự động Được vận hành bằng công tắc ngắt điện áp cao
Mô tả sản phẩm:
ZW32-12 ((F) Đường cắt mạch gắn cột được thiết kế đặc biệt cho môi trường ngoài trời. Nó có độ bền và khả năng chống thời tiết, cho phép nó chịu được nhiều điều kiện thời tiết khắc nghiệt như mưa, độ ẩm,và nhiệt độ cựcĐiều này đảm bảo hoạt động đáng tin cậy và tuổi thọ lâu dài trong các thiết bị ngoài trời.
Nó có khả năng phá vỡ và đóng hiệu quả dòng tải, dòng quá tải và dòng mạch ngắn trong hệ thống điện tử. Nó cung cấp các hoạt động ngắt và chuyển đổi đáng tin cậy,đảm bảo an toàn và hoạt động đúng đắn của hệ thống điện.
Ngoài các trạm phụ, ZW32-12 ((F) Pole Mounted Circuit Breaker tìm thấy ứng dụng rộng rãi trong các doanh nghiệp công nghiệp và khai thác mỏ.Nó cung cấp bảo vệ đáng tin cậy và kiểm soát trong hệ thống phân phối của các cơ sở này, bảo vệ động cơ, biến áp và các thiết bị điện khác khỏi quá tải và mạch ngắn.Điều này góp phần duy trì một nguồn cung cấp điện ổn định và an toàn trong các hoạt động công nghiệp và khai thác mỏ.
Nó được thiết kế đặc biệt để xử lý các hoạt động thường xuyên trong lưới điện nông thôn. Nó phục vụ như một công tắc cắt, cho phép phân khúc hiệu quả của lưới điện.,nó cho phép tự động hóa mạng lưới phân phối, cải thiện độ tin cậy và hiệu quả của hệ thống điện nông thôn.
Với việc lắp đặt bộ điều khiển, ZW32-12 ((F) Pole Mounted Circuit Breaker có thể tích hợp liền mạch vào hoạt động lưới điện.và tự động hóa mạng lưới phân phối, tối ưu hóa hiệu suất hệ thống và tạo điều kiện quản lý năng lượng hiệu quả.
Các công tắc ngắt điện áp cao GW9-10 là các thành phần thiết yếu trong hệ thống truyền tải và phân phối điện,vì chúng cho phép cô lập các phần cụ thể của mạng để bảo trì hoặc sửa chữaChúng cũng có thể được sử dụng để cô lập các phần của mạng trong trường hợp lỗi hoặc tình trạng bất thường khác.
Các công tắc này được thiết kế để xử lý điện áp và dòng điện cao, và thường được chế tạo từ vật liệu bền và mạnh mẽ như thép không gỉ, nhôm hoặc đồng.Chúng được thiết kế để chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực đoan, gió mạnh và mưa lớn.
Có một số loại công tắc ngắt điện áp cao, bao gồm công tắc ngắt không khí, công tắc ngâm dầu và công tắc cách nhiệt khí.và họ làm việc bằng cách sử dụng một bộ các liên lạc mà tách ra vật lý khi chuyển đổi được mở. Các công tắc ngâm dầu thường được sử dụng trong các ứng dụng điện áp cao và được lấp đầy dầu để ngăn chặn vòng cung khi công tắc được mở.Các công tắc cách nhiệt bằng khí sử dụng khí hexafluoride lưu huỳnh để cách nhiệt các liên lạc của công tắc, cho phép thiết kế công tắc nhỏ hơn và nhỏ gọn hơn.
Các công tắc ngắt điện áp cao phải được vận hành và duy trì bởi nhân viên có trình độ và được đào tạo thích hợp.bao gồm việc sử dụng các thiết bị bảo vệ cá nhân thích hợp và tuân thủ các quy trình khóa / gắn thẻ để ngăn ngừa năng lượng vô tình của thiết bịBảo trì và kiểm tra thường xuyên các công tắc ngắt điện áp cao cũng rất quan trọng để đảm bảo rằng chúng hoạt động đúng cách và an toàn để sử dụng.
Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.
Giới thiệu bộ điều khiển:
1. Với giao diện liên lạc 485 / 232, hoặc thông qua sợi quang, giám sát từ xa không dây; Chức năng tăng tốc sau khi khép lại; khi công tắc nặng,Tự động kích thích gia tốc trong trường hợp lỗi vĩnh viễn;
2.Remote / đóng thủ công để tăng tốc độ trip, và đóng lại: Người dùng gửi điện sau khi sửa chữa đường dây, nếu anh ta quên loại bỏ công tắc nối đất, nên tăng tốc độ trip.
3.Ba thời gian trì hoãn đóng lại có thể được điều chỉnh;
4. Các mạch đóng nhảy áp dụng thiết kế chống lại hoạt động sai và có chức năng chống nhảy;
5Điện dòng không có chuỗi có thể phân biệt giữa các lỗi trong và ngoài khu vực;
6Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn hoạt động sai.
Địa điểm:
Mối quan hệ giữa bộ ngắt mạch chân không ngoài trời và bộ cô lập ngắt điện áp cao ngoài trời nằm trong vai trò bổ sung của chúng trong hệ thống điện:
Ngắt mạch: Máy ngắt mạch chân không chịu trách nhiệm ngắt mạch điện trong quá trình hoạt động bình thường hoặc trong trường hợp lỗi.Nó hoạt động như là phương tiện chính để phá vỡ dòng chảy hiện tạiNgược lại, bộ cô lập ngắt kết nối được sử dụng để cô lập mạch khỏi nguồn điện trong các hoạt động bảo trì hoặc sửa chữa.Nó cung cấp một lớp bảo mật bổ sung bằng cách mở mạch.
Sự phối hợp: Trong hệ thống điện cao áp, bộ ngắt mạch chân không và bộ cách ly thường được phối hợp để làm việc cùng nhau.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.
An toàn và bảo trì: Máy cách ly đóng một vai trò quan trọng trong việc đảm bảo an toàn cho nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng thiết bị được khử năng lượng và an toàn để làm việc.
Đưa ra công tắc ngắt kết nối ngoài trời dòng GW9
Tính năng:
1.Cấu trúc đóng hoàn toàn kiểu trụ ba pha với hiệu suất niêm phong cao.
A. Hiệu suất phá vỡ ổn định và đáng tin cậy, không có nguy cơ cháy hoặc nổ; không cần bảo trì, kích thước nhỏ, trọng lượng nhẹ và tuổi thọ dài.
B. Hiệu suất chống ẩm và sương rất tốt, đặc biệt phù hợp để sử dụng trong các khu vực lạnh hoặc ẩm.
C. Các vật liệu nhập khẩu có hiệu suất cách nhiệt tốt, chống nhiệt độ cao, chống tia cực tím và chống lão hóa.
2Cơ chế hoạt động xuân thu nhỏ hiệu quả và đáng tin cậy.
A. Động cơ lưu trữ năng lượng có mức tiêu thụ năng lượng thấp cho các hoạt động mở và đóng; cơ chế sử dụng phương pháp truyền trực tiếp với ít thành phần hơn, dẫn đến độ tin cậy cao.
B. Cơ chế hoạt động được đặt trong một hộp niêm phong để ngăn ngừa gỉ hiệu quả và cải thiện độ tin cậy của cơ chế.
3- Điều khiển thuận tiện và linh hoạt và hiệu suất kết hợp tự do.
A. Nó có thể được vận hành bằng tay để phá vỡ hoặc sử dụng điện để mở và đóng, cũng như điều khiển từ xa từ một vị trí từ xa.
B. Nó có thể được ghép nối với một bộ điều khiển thông minh để đạt được tự động hóa phân phối hoặc kết hợp với một bộ điều khiển khóa lại để tạo thành một bộ khóa lại hoặc phân khúc tự động.
C. Nó có thể được trang bị các bộ biến áp dòng điện hai hoặc ba pha để bảo vệ quá dòng hoặc mạch ngắn.
D. Nó có thể cung cấp tín hiệu thu thập dòng điện cho các bộ điều khiển thông minh và có thể được trang bị bộ biến đổi dòng điện theo yêu cầu của người dùng.
E. Nó có thể được trang bị một công tắc cách ly ba giai đoạn với một thiết bị khóa chống lỗi hoạt động tích hợp;Nó cũng có thể được cài đặt với các chất cô lập trụ cột arrester sóng để bảo trì dễ dàng.
Cấu trúc:
Chuyển tải bao gồm ba phần: cột, cơ sở và treo để lắp đặt, cố định và nâng.
1.Điều chuyển tải điện áp cao gắn trên cột với buồng dập cung chân không có hiệu suất phá vỡ ổn định và đáng tin cậy. Nó không có nguy cơ cháy hoặc nổ, an toàn,không cần bảo trì, kích thước nhỏ, trọng lượng nhẹ và tuổi thọ dài.
2Chuyển đổi tải áp dụng một cấu trúc hoàn toàn kín với hiệu suất niêm phong tốt, khả năng ngăn ngừa ẩm và sương, phù hợp để sử dụng trong các khu vực nhiệt độ cao và ẩm.
3.Bật tải có thể được vận hành bằng tay hoặc điện để mở và đóng, và nó cũng có thể được điều khiển từ xa.
4Cơ chế hoạt động là sáng tạo, đơn giản, đáng tin cậy trong hoạt động, nhỏ gọn về kích thước và có tuổi thọ cơ học lên đến 10.000 hoạt động.và mức điện áp có thể được chọn từ -220V, 110V, 48V, hoặc 24V.
Ứng dụng:
1Các trạm phụ: Nó thường được sử dụng trong cả trạm phụ trong nhà và ngoài trời để bảo vệ và kiểm soát phân phối điện áp trung bình.Các bộ ngắt mạch chân không đảm bảo gián đoạn đáng tin cậy của dòng lỗi, dòng quá tải và dòng tải, bảo vệ thiết bị trạm phụ.
2Các doanh nghiệp công nghiệp và khai thác mỏ: Máy ngắt mạch chân không ZW32-12 được sử dụng trong hệ thống phân phối của các doanh nghiệp công nghiệp và khai thác mỏ để bảo vệ động cơ, biến áp,và các thiết bị điện khác từ quá điện và mạch ngắnNó giúp duy trì sự ổn định và an toàn của nguồn cung cấp điện trong các cơ sở này.
3. Mạng điện nông thôn: Do khả năng chịu được hoạt động thường xuyên, bộ ngắt mạch chân không phù hợp để áp dụng trong lưới điện nông thôn. Nó có thể được sử dụng như một công tắc cắt,cho phép phân khúc hiệu quả của lưới điệnNgoài ra, khi được trang bị bộ điều khiển, nó cho phép tự động hóa mạng lưới phân phối, cải thiện độ tin cậy và hiệu quả của hệ thống điện nông thôn.
4Các tòa nhà thương mại: Máy ngắt mạch chân không cũng được sử dụng trong các tòa nhà thương mại để phân phối và bảo vệ điện.ngăn ngừa thiệt hại cho thiết bị và giảm thiểu thời gian chết.
5Hệ thống đường sắt: Máy cắt mạch chân không ZW32-12 cũng được sử dụng trong hệ thống đường sắt để bảo vệ và điều khiển các thiết bị điện, bao gồm hệ thống tín hiệu, nguồn điện kéo,và các trạm phụNó đảm bảo hoạt động an toàn và đáng tin cậy của cơ sở hạ tầng đường sắt, góp phần vào hiệu quả và hiệu suất tổng thể của hệ thống.
6Ngành công nghiệp dầu khí: Máy ngắt mạch chân không được sử dụng trong ngành công nghiệp dầu khí để bảo vệ thiết bị điện trong các nhà máy lọc dầu, đường ống và các nền tảng ngoài khơi.Nó đảm bảo hoạt động an toàn trong môi trường nguy hiểm và bảo vệ chống lại các lỗi điện tiềm ẩn.
Parameter kỹ thuật:
ZW32-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc(Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
