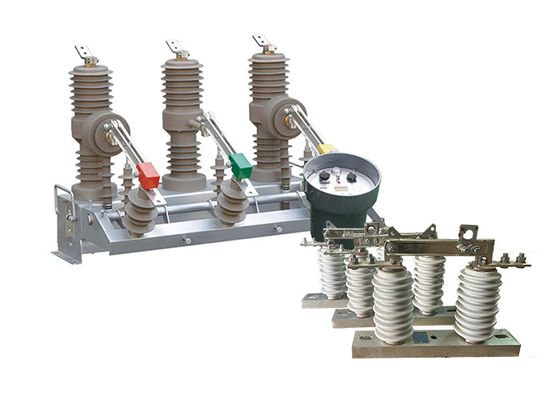

15kV HV Cột gắn máy ngắt mạch tự động Reset máy ngắt mạch tự động cho hệ thống phân phối với hookstick gốm
Mô tả sản phẩm:
Máy ngắt mạch gắn cột ZW32-12 là một thiết bị phân phối mạnh mẽ được thiết kế cho các ứng dụng ngoài trời. Nó hoạt động ở điện áp định số 12kV và tần số AC ba pha 50Hz.Bộ ngắt mạch này chủ yếu được sử dụng để ngắt và đóng dòng tải, dòng quá tải và dòng mạch ngắn trong các hệ thống điện tử.
Một trong những lợi thế chính của bộ ngắt mạch ZW32-12 là tính linh hoạt của nó. Nó được sử dụng rộng rãi trong nhiều môi trường khác nhau, bao gồm các trạm phụ, hệ thống phân phối doanh nghiệp công nghiệp và khai thác mỏ,và lưới điện nông thônĐiều này làm cho nó trở thành một sự lựa chọn phù hợp cho một loạt các ứng dụng bảo vệ và kiểm soát.
Ngoài ra, bộ ngắt mạch ZW32-12 có thể hoạt động như một công tắc cắt, cho phép hoạt động lưới điện hiệu quả.Các phần cụ thể của mạng phân phối có thể được cô lập cho mục đích bảo trì hoặc xử lý lỗi.
Để tăng cường chức năng hơn nữa, bộ ngắt mạch ZW32-12 có thể được tích hợp với bộ điều khiển.tạo thuận lợi cho điều khiển từ xa, giám sát và tự động hóa các hoạt động của bộ ngắt mạch.
Đá móc dòng GW9-10 là một loại thiết bị di động được sử dụng để cô lập và nối đất các đường dây phân phối điện cho mục đích bảo trì, sửa chữa hoặc khẩn cấp.Nó là một công cụ linh hoạt có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm các dây chuyền phân phối trên không, trạm phụ và các cơ sở công nghiệp.
Cáccây mócđược thiết kế để được vận hành bởi một người duy nhất, làm cho nó dễ sử dụng và cơ động. Nó bao gồm một cột kính sợi kính kính, có thể được mở rộng để đạt đến các thiết bị điện,và một tập hợp các phụ kiện thay thế, cho phép người dùng thực hiện nhiều nhiệm vụ khác nhau, chẳng hạn như mở hoặc đóng các công tắc và đường nối đất.
Cây móc được thiết kế để tạo ra một sự gián đoạn rõ ràng trong mạch điện, giúp bảo vệ chống lại sự tiếp xúc vô tình với thiết bị điện.Nó cũng được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh, mưa và tuyết, làm cho nó phù hợp để sử dụng trong môi trường ngoài trời.
Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.
Giới thiệu bộ điều khiển:
Bộ điều khiển hỗ trợ giao tiếp thông qua giao diện 485/232, cho phép giám sát và điều khiển từ xa. Nó cũng có thể giao tiếp thông qua sợi quang hoặc kết nối không dây.
Khi phát hiện một công tắc nặng, thiết bị sẽ tự động tăng tốc quá trình kích hoạt trong trường hợp có lỗi vĩnh viễn.
Khóa và khóa lại từ xa / thủ công: Người dùng có tùy chọn để từ xa hoặc bằng tay đóng và khóa lại mạch.nếu người dùng quên tháo công tắc nối đất khi khôi phục điện sau khi sửa chữa đường dây, thiết bị có thể tăng tốc quá trình kích hoạt để đảm bảo an toàn.
Nó cho phép điều chỉnh ba thời gian trì hoãn khép lại. Tính năng này cung cấp tính linh hoạt trong việc xác định thời gian trì hoãn thích hợp trước khi khép lại mạch sau khi lỗi.
Vòng kết nối đóng nhảy của bộ điều khiển kết hợp thiết kế chống lỗi hoạt động. Nó bao gồm chức năng chống nhảy để ngăn chặn việc đóng mạch không mong muốn.
Bộ điều khiển có thể phân biệt giữa các lỗi trong và ngoài vùng dựa trên dòng dòng không.Khả năng này giúp xác định vị trí lỗi và cho phép khắc phục sự cố và bảo trì có mục tiêu hơn.
Ngăn ngừa sai lệch hoạt động: Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn sai lệch hoạt động.do đó làm giảm nguy cơ các hành động không mong muốn.
Cấu trúc:
Chuyển bộ ngắt tải bao gồm cột, cơ sở và treo để lắp đặt, cố định và nâng.
1. Các cột cao áp tải ngắt công tắc được trang bị bộ ngắt chân không có hiệu suất ngắt ổn định và đáng tin cậy, không có nguy cơ cháy và nổ, an toàn, không bảo trì, kích thước nhỏ,trọng lượng nhẹ và tuổi thọ dài, vv
Đặc điểm.
2. Các công tắc ngắt tải được bao bọc hoàn toàn, với độ kín tốt, chống ẩm và khử ẩm. Nó phù hợp để sử dụng trong vùng nóng và ẩm.
3Việc đóng và mở công tắc ngắt tải có thể được vận hành bằng tay hoặc điện hoặc từ xa.
4Cơ chế hoạt động là mới, đơn giản, đáng tin cậy, kích thước nhỏ, đời sống cơ học lên đến 10.000 lần, động cơ lưu trữ năng lượng là động cơ nam châm vĩnh viễn DC,mức điện áp là -220V-110V-48V-24V có thể được chọn.
Ưu điểm:
1Kích thước nhỏ: Thiết bị được thiết kế với một yếu tố hình thức nhỏ gọn, cho phép cài đặt dễ dàng trong môi trường không gian hạn chế.Kích thước nhỏ của nó làm cho nó phù hợp cho các ứng dụng nơi không gian là một hạn chế.
2Trọng lượng nhẹ: Thiết bị nhẹ, đơn giản hóa vận chuyển và lắp đặt.Nó làm giảm gánh nặng vật lý trong khi xử lý và giúp dễ dàng lắp đặt hoặc tích hợp vào các hệ thống hiện có.
3Không cần bảo trì: Thiết bị được thiết kế để yêu cầu bảo trì tối thiểu. Nó được xây dựng với các thành phần bền và tối ưu hóa cho độ tin cậy lâu dài,Giảm nhu cầu kiểm tra hoặc thay thế thường xuyênTính năng này tiết kiệm thời gian và nguồn lực cho các hoạt động bảo trì.
4.Chống ngưng tụ: Thiết bị kết hợp các biện pháp để ngăn ngừa ngưng tụ. Nó bao gồm các tính năng bảo vệ như niêm phong hoặc cách nhiệt để giảm thiểu nguy cơ tích tụ độ ẩm.Điều này giúp duy trì hiệu suất tối ưu và bảo vệ các thành phần bên trong khỏi thiệt hại tiềm ẩn do độ ẩm.
5- Phù hợp với điều kiện thời tiết bất lợi và môi trường bẩn: Thiết bị được thiết kế để chịu được điều kiện thời tiết khó khăn, chẳng hạn như nhiệt độ cực cao, độ ẩm hoặc tiếp xúc với bụi và bụi bẩn.Xây dựng mạnh mẽ và các tính năng bảo vệ đảm bảo hoạt động đáng tin cậy trong môi trường bất lợi, giảm nguy cơ trục trặc hoặc giảm hiệu suất.
Ứng dụng:
1Hệ thống phân phối điện: Máy ngắt mạch có thể được sử dụng trong các mạng lưới phân phối điện, bao gồm các trạm phụ, thiết bị chuyển mạch và bảng phân phối.Các tính năng điều khiển thông minh của nó cung cấp khả năng giám sát và bảo vệ nâng cao, cho phép hoạt động hiệu quả và đáng tin cậy của hệ thống phân phối.
2Thiết bị công nghiệp: Máy ngắt mạch phù hợp để bảo vệ thiết bị điện và máy móc trong môi trường công nghiệp. Nó có thể được sử dụng trong các trung tâm điều khiển động cơ, bảng điều khiển,và hệ thống tự động hóa quy trình, đảm bảo an toàn và hoạt động không bị gián đoạn của các quy trình công nghiệp quan trọng.
3Hệ thống năng lượng tái tạo: Máy ngắt mạch phù hợp để sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như các nhà máy năng lượng mặt trời và trang trại gió.đảm bảo bảo vệ thiết bị năng lượng tái tạo nhạy cảm và ngăn ngừa thiệt hại do quá tải hoặc lỗi.
4Các trạm sạc xe điện: Với việc ngày càng áp dụng xe điện (EV), bộ ngắt mạch từ vĩnh viễn thông minh có thể được sử dụng trong các trạm sạc xe điện.Nó cung cấp bảo vệ nhanh chóng và chính xác chống lại quá dòng và mạch ngắn, đảm bảo hoạt động sạc an toàn và đáng tin cậy.
5Hệ thống quản lý năng lượng: Các tính năng điều khiển thông minh của bộ ngắt mạch làm cho nó tương thích với các hệ thống quản lý năng lượng.Nó có thể được tích hợp vào các hệ thống tự động hóa nhà thông minh hoặc tòa nhà để tối ưu hóa mức tiêu thụ năng lượng, giám sát các thông số điện, và cho phép các chức năng giảm tải hoặc đáp ứng nhu cầu.
Điều kiện:
1Độ cao: không quá 2000m;
2Nhiệt độ: -45 ° C ~ + 40 ° C. Sự khác biệt nhiệt độ hàng ngày: 25 ° C;
3.Tốc độ gió: không quá 35 m / s
4Không có chỗ ăn mòn hóa học dễ cháy, nổ nguy hiểm và rung động dữ dội.
Parameter kỹ thuật:
ZW32-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày của băng | mm | ≤20 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
