Bộ ngắt mạch xoay mạnh mẽ được gắn trên cột Bộ ngắt mạch chân không bằng thép không gỉ Bộ ngắt mạch chân không với cảm biến không chuỗi
Mô tả sản phẩm:

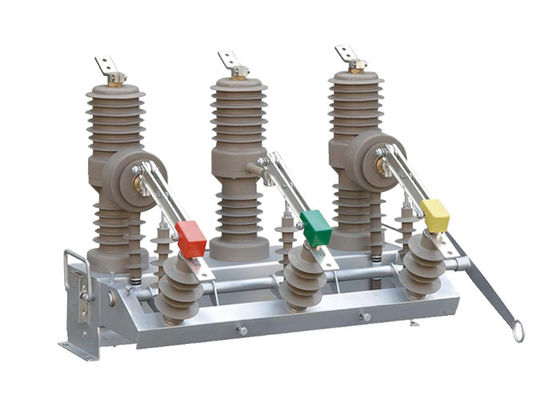

ZW32-12 Pole Mounted Circuit Breaker là thiết bị phân phối ngoài trời ba pha AC 50Hz điện áp cố định 12KV. Nó chủ yếu được sử dụng để ngắt và đóng dòng tải,dòng điện quá tải và dòng mạch ngắnMô hình tiện ích phù hợp cho việc bảo vệ và kiểm soát trong hệ thống phân phối của các trạm phụ và các doanh nghiệp công nghiệp và khai thác mỏ,và những nơi mà mạng lưới điện nông thôn hoạt động thường xuyên. Nó cũng có thể vận hành công tắc phân đoạn của lưới điện, và sau khi cài đặt bộ điều khiển, nó có thể nhận ra tự động hóa của mạng lưới phân phối.
Ưu điểm:
1Thiết kế nhỏ gọn: Máy ngắt mạch chân không ZW32-12 được thiết kế với kích thước nhỏ, cho phép sử dụng không gian hiệu quả trong các thiết bị điện.Thiết kế nhỏ gọn của nó làm cho nó phù hợp với các cài đặt nơi không gian hạn chế, chẳng hạn như trong các trạm phụ nhỏ gọn hoặc phòng thiết bị chuyển mạch.
2Xây dựng nhẹ: Máy ngắt mạch ZW32-12 được xây dựng bằng vật liệu nhẹ, làm giảm trọng lượng tổng thể.,và lắp đặt, giảm thiểu nỗ lực vật lý cần thiết trong quá trình lắp đặt và bảo trì.
3Hoạt động không cần bảo trì: Máy cắt mạch chân không ZW32-12 được thiết kế để hoạt động không cần bảo trì.không đòi hỏi phải bảo trì thường xuyên hoặc thay thế các phương tiện dập cungTính năng này làm giảm nhu cầu về các hoạt động bảo trì thường xuyên, tiết kiệm thời gian và nguồn lực.
4Các biện pháp chống ngưng tụ: Máy ngắt mạch ZW32-12 kết hợp các biện pháp chống ngưng tụ để ngăn ngừa sự tích tụ ẩm và ngưng tụ bên trong thiết bị.Các biện pháp này có thể bao gồm việc sử dụng vật liệu chống ẩm, kỹ thuật niêm phong và hệ thống thông gió để đảm bảo hoạt động đáng tin cậy ngay cả trong môi trường ẩm.
5Chống chống thời tiết xấu và môi trường bẩn: Máy ngắt mạch ZW32-12 được thiết kế để chịu được điều kiện thời tiết xấu và môi trường bẩn.Nó được xây dựng bằng vật liệu mạnh mẽ và lớp phủ bảo vệ giúp chống ẩmĐiều này đảm bảo độ tin cậy và hiệu suất của bộ ngắt mạch, ngay cả trong môi trường ngoài trời hoặc công nghiệp đầy thách thức.
Tính năng:
1.Cấu trúc đóng hoàn toàn kiểu trụ ba pha với hiệu suất niêm phong cao.
A. Hiệu suất phá vỡ ổn định và đáng tin cậy, không có nguy cơ cháy hoặc nổ; không cần bảo trì, kích thước nhỏ, trọng lượng nhẹ và tuổi thọ dài.
B. Hiệu suất chống ẩm và sương rất tốt, đặc biệt phù hợp để sử dụng ở các khu vực lạnh hoặc ẩm.
C. Các vật liệu nhập khẩu có hiệu suất cách nhiệt tốt, chống nhiệt độ cao, chống tia cực tím và chống lão hóa.
2Cơ chế hoạt động xuân thu nhỏ hiệu quả và đáng tin cậy.
A. Động cơ lưu trữ năng lượng có mức tiêu thụ năng lượng thấp cho các hoạt động mở và đóng; cơ chế sử dụng phương pháp truyền trực tiếp với ít thành phần hơn, dẫn đến độ tin cậy cao.
B. Cơ chế hoạt động được đặt trong một hộp kín để ngăn ngừa rỉ sét hiệu quả và cải thiện độ tin cậy của cơ chế.
3- Điều khiển thuận tiện và linh hoạt và hiệu suất kết hợp tự do.
A. Nó có thể được vận hành bằng tay để phá vỡ hoặc sử dụng điện để mở và đóng, cũng như điều khiển từ xa từ một vị trí từ xa.
B. Nó có thể được ghép nối với một bộ điều khiển thông minh để đạt được tự động hóa phân phối hoặc kết hợp với một bộ điều khiển khóa lại để tạo thành một bộ khóa lại hoặc phân khúc tự động.
C. Nó có thể được trang bị các bộ biến áp dòng điện hai hoặc ba pha để bảo vệ quá tải hoặc mạch ngắn.
D. Nó có thể cung cấp tín hiệu thu thập dòng điện cho các bộ điều khiển thông minh và có thể được trang bị bộ biến áp đo dòng điện theo yêu cầu của người dùng.
E. Nó có thể được trang bị một công tắc cách ly ba giai đoạn với một thiết bị khóa chống lỗi hoạt động tích hợp;Nó cũng có thể được cài đặt với các chất cô lập trụ cột arrester sóng để bảo trì dễ dàng.
Cấu trúc:
Chuyển bộ ngắt tải bao gồm cột, cơ sở và treo để lắp đặt, cố định và nâng.
1. Các cột cao áp tải ngắt công tắc được trang bị bộ ngắt chân không có hiệu suất ngắt ổn định và đáng tin cậy, không có nguy cơ cháy và nổ, an toàn, không bảo trì, kích thước nhỏ,trọng lượng nhẹ và tuổi thọ dài, vv
Đặc điểm.
2. Các công tắc ngắt tải được bao bọc hoàn toàn, với độ kín tốt, chống ẩm và khử ẩm. Nó phù hợp để sử dụng trong vùng nóng và ẩm.
3Việc đóng và mở công tắc ngắt tải có thể được vận hành bằng tay hoặc điện hoặc từ xa.
4Cơ chế hoạt động là mới, đơn giản, đáng tin cậy, kích thước nhỏ, đời sống cơ học lên đến 10.000 lần, động cơ lưu trữ năng lượng là động cơ nam châm vĩnh viễn DC,mức điện áp là -220V-110V-48V-24V có thể được chọn.
Điều kiện:
1. Độ cao không quá 2000m;
2Nhiệt độ không khí xung quanh: -45 ° C ~ + 40 ° C. Sự khác biệt nhiệt độ hàng ngày: 25 ° C;
3.Tốc độ gió không quá 35 m / s
4Không có chỗ ăn mòn hóa học dễ cháy, nổ nguy hiểm và rung động dữ dội.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc(Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
