AC Pole Mounted Circuit Breaker Điện áp cao hiệu quả cao với bộ điều khiển thông minh Tự động thiết lập lại bộ ngắt mạch chân không
Mô tả sản phẩm:

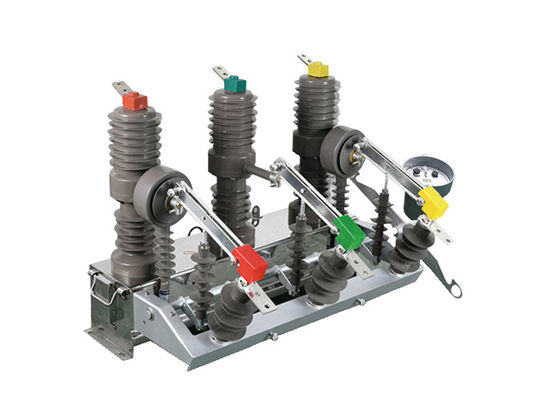

Máy ngắt mạch gắn cột ZW32-12 là một thiết bị phân phối mạnh mẽ được thiết kế cho các ứng dụng ngoài trời. Nó hoạt động ở điện áp định số 12kV và tần số AC ba pha 50Hz.Bộ ngắt mạch này chủ yếu được sử dụng để ngắt và đóng dòng tải, dòng quá tải và dòng mạch ngắn trong các hệ thống điện tử.
Một trong những lợi thế chính của bộ ngắt mạch ZW32-12 là tính linh hoạt của nó. Nó được sử dụng rộng rãi trong nhiều môi trường khác nhau, bao gồm các trạm phụ, hệ thống phân phối doanh nghiệp công nghiệp và khai thác mỏ,và lưới điện nông thônĐiều này làm cho nó trở thành một sự lựa chọn phù hợp cho một loạt các ứng dụng bảo vệ và kiểm soát.
Ngoài ra, bộ ngắt mạch ZW32-12 có thể hoạt động như một công tắc cắt, cho phép hoạt động lưới điện hiệu quả.Các phần cụ thể của mạng phân phối có thể được cô lập cho mục đích bảo trì hoặc xử lý lỗi.
Để tăng cường chức năng hơn nữa, bộ ngắt mạch ZW32-12 có thể được tích hợp với bộ điều khiển.tạo thuận lợi cho điều khiển từ xa, giám sát và tự động hóa các hoạt động của bộ ngắt mạch.
Giới thiệu bộ điều khiển:
Bộ điều khiển hỗ trợ giao tiếp thông qua giao diện 485/232, cho phép giám sát và điều khiển từ xa. Nó cũng có thể giao tiếp thông qua sợi quang hoặc kết nối không dây.
Khi phát hiện một công tắc nặng, thiết bị sẽ tự động tăng tốc quá trình kích hoạt trong trường hợp có lỗi vĩnh viễn.
Khóa và khóa lại từ xa / thủ công: Người dùng có tùy chọn để từ xa hoặc bằng tay đóng và khóa lại mạch.nếu người dùng quên tháo công tắc nối đất khi khôi phục điện sau khi sửa chữa đường dây, thiết bị có thể tăng tốc quá trình kích hoạt để đảm bảo an toàn.
Nó cho phép điều chỉnh ba thời gian trì hoãn khép lại. Tính năng này cung cấp tính linh hoạt trong việc xác định thời gian trì hoãn thích hợp trước khi khép lại mạch sau khi lỗi.
Vòng kết nối đóng nhảy của bộ điều khiển kết hợp thiết kế chống lỗi hoạt động. Nó bao gồm chức năng chống nhảy để ngăn chặn việc đóng mạch không mong muốn.
Bộ điều khiển có thể phân biệt giữa các lỗi trong và ngoài vùng dựa trên dòng dòng không.Khả năng này giúp xác định vị trí lỗi và cho phép khắc phục sự cố và bảo trì có mục tiêu hơn.
Ngăn ngừa sai lệch hoạt động: Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn sai lệch hoạt động.do đó làm giảm nguy cơ các hành động không mong muốn.
Ứng dụng:
1Các trạm phụ: Nó thường được sử dụng trong cả trạm phụ trong nhà và ngoài trời để bảo vệ và kiểm soát phân phối điện áp trung bình.Các bộ ngắt mạch chân không đảm bảo gián đoạn đáng tin cậy của dòng lỗi, dòng quá tải và dòng tải, bảo vệ thiết bị trạm phụ.
2Các doanh nghiệp công nghiệp và khai thác mỏ: Máy ngắt mạch chân không ZW32-12 được sử dụng trong hệ thống phân phối của các doanh nghiệp công nghiệp và khai thác mỏ để bảo vệ động cơ, biến áp,và các thiết bị điện khác từ quá điện và mạch ngắnNó giúp duy trì sự ổn định và an toàn của nguồn cung cấp điện trong các cơ sở này.
3Bệnh viện và cơ sở y tế: Máy ngắt mạch chân không ZW32-12 được sử dụng trong bệnh viện và cơ sở y tế để bảo vệ hệ thống điện và thiết bị y tế.Nó cung cấp sự gián đoạn mạch đáng tin cậy và bảo vệ chống lại các mối nguy tiềm tàng, đảm bảo hoạt động liên tục của các dịch vụ y tế quan trọng.
4Các tòa nhà thương mại và dân cư: Máy ngắt mạch chân không được sử dụng trong các tòa nhà thương mại và dân cư để phân phối và bảo vệ điện.Nó đảm bảo an toàn của hệ thống điện, ngăn ngừa quá tải và mạch ngắn và giảm thiểu nguy cơ cháy điện.
5Ứng dụng lưới thông minh: Khả năng điều khiển thông minh của bộ ngắt mạch làm cho nó tương thích với các ứng dụng lưới thông minh.Nó có thể được tích hợp vào các hệ thống lưới điện thông minh để cho phép giám sát từ xa, chẩn đoán lỗi và quản lý tải, góp phần vào hiệu quả và độ tin cậy tổng thể của lưới.
6Các trạm sạc xe điện: Với việc ngày càng áp dụng xe điện (EV), bộ ngắt mạch từ vĩnh viễn thông minh có thể được sử dụng trong các trạm sạc xe điện.Nó cung cấp bảo vệ nhanh chóng và chính xác chống lại quá dòng và mạch ngắn, đảm bảo hoạt động sạc an toàn và đáng tin cậy.
Cấu trúc:
1. Frame: Khung phục vụ như là thành phần cấu trúc chính của bộ ngắt mạch, cung cấp hỗ trợ và nhà ở cho các thành phần bên trong.
2Các thành phần mang dòng điện: Các thành phần này bao gồm các tiếp xúc, dây dẫn và các bộ phận mang dòng điện tạo thành đường dẫn điện qua bộ ngắt mạch.Họ chịu trách nhiệm điều khiển và ngắt dòng chảy của hiện tại.
3Bộ từ tính vĩnh cửu: Bộ từ tính vĩnh cửu là một thành phần quan trọng của bộ ngắt mạch.Nó bao gồm nam châm vĩnh viễn tạo ra một từ trường để điều khiển hành động kích hoạt của bộ ngắt mạchCác nam châm được đặt cẩn thận để cung cấp lực từ mong muốn cho hoạt động hiệu quả và chính xác.
4Cơ chế kích hoạt: Cơ chế kích hoạt chịu trách nhiệm bắt đầu mở bộ ngắt mạch khi phát hiện lỗi hoặc tình trạng quá tải.Trong một bộ ngắt mạch từ vĩnh viễn thông minh, cơ chế kích hoạt được thiết kế để phản ứng nhanh chóng và chính xác với các tín hiệu lỗi được nhận từ hệ thống điều khiển thông minh.
5Hệ thống điều khiển thông minh: Hệ thống điều khiển thông minh là bộ não của bộ ngắt mạch.và các thành phần điện tử khác giám sát các thông số điệnHệ thống điều khiển cũng có thể có giao diện liên lạc để theo dõi từ xa, ghi dữ liệu,và tích hợp với các hệ thống khác.
6Các thành phần phụ trợ: Có thể có nhiều thành phần phụ trợ khác nhau trong bộ ngắt mạch từ vĩnh viễn thông minh, tùy thuộc vào ứng dụng và yêu cầu cụ thể.Chúng có thể bao gồm các chỉ số, liên lạc phụ trợ cho mục đích báo hiệu và điều khiển, khóa cơ học và đầu cuối cho kết nối dây dẫn bên ngoài.
7Vỏ: Máy ngắt mạch thường được đóng trong một vỏ để bảo vệ chống lại các yếu tố môi trường, chẳng hạn như bụi, độ ẩm và thiệt hại vật lý.Khung có thể được làm bằng vật liệu bền như kim loại hoặc nhựa chất lượng cao.
Điều kiện:
1. Độ cao không quá 2000m;
2Nhiệt độ không khí xung quanh: -45 ° C ~ + 40 ° C. Sự khác biệt nhiệt độ hàng ngày: 25 ° C;
3.Tốc độ gió không quá 35 m / s
4Không có chỗ ăn mòn hóa học dễ cháy, nổ nguy hiểm và rung động dữ dội.
Parameter kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc(Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
