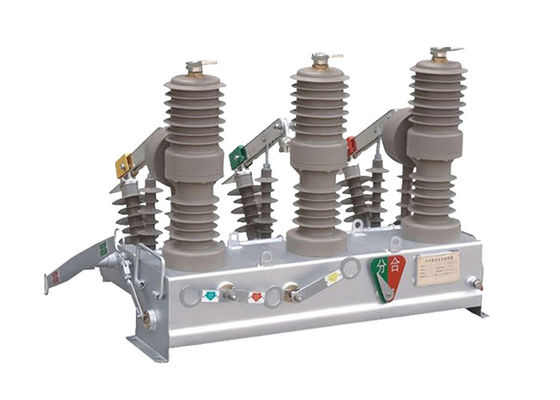

Bộ ngắt mạch ngoài trời thông minh được gắn trên cột với cảm biến không chuỗi bộ ngắt mạch từ tính vĩnh viễn
Mô tả sản phẩm:
Máy ngắt mạch gắn đệm dòng ZW32 là một loại ngắt mạch tiên tiến kết hợp công nghệ nam châm vĩnh viễn và các tính năng điều khiển thông minh.Thiết kế sáng tạo này mang lại một số lợi thế so với các bộ ngắt mạch truyền thống:
Công nghệ từ tính vĩnh viễn: Máy ngắt mạch sử dụng nam châm vĩnh viễn thay vì nam châm điện truyền thống cho cơ chế kích hoạt của nó.Nam châm vĩnh viễn tạo ra các trường nam châm đáng tin cậy và nhất quán, dẫn đến hành động kích hoạt nhanh hơn và chính xác hơn khi phát hiện lỗi hoặc quá tải. Điều này cải thiện hiệu suất tổng thể và khả năng phản hồi của bộ ngắt mạch.
Máy ngắt mạch được trang bị các tính năng điều khiển thông minh, chẳng hạn như vi xử lý và cảm biến, cho phép giám sát và phân tích các thông số điện tiên tiến.Hệ thống điều khiển thông minh liên tục giám sát hiện tại, điện áp và các thông số có liên quan khác, cho phép phát hiện lỗi thời gian thực, điều phối chuyến đi chính xác và bảo vệ hệ thống được cải thiện.
Sự kết hợp của công nghệ từ tính vĩnh viễn và điều khiển thông minh làm tăng sự an toàn và độ tin cậy của bộ ngắt mạch.Hành động kích hoạt chính xác đảm bảo gián đoạn nhanh chóng các dòng lỗi, giảm thiểu khả năng thiệt hại cho thiết bị điện và giảm nguy cơ nguy hiểm điện.Hệ thống điều khiển thông minh cung cấp khả năng chẩn đoán lỗi tiên tiến và tự kiểm tra, cho phép bảo trì chủ động và giảm thời gian chết.
Bộ ngắt mạch gắn trên cột được thiết kế để tối ưu hóa mức tiêu thụ năng lượng. Hành động kích hoạt chính xác đảm bảo gián đoạn hiệu quả các dòng lỗi, giảm lãng phí năng lượng.Hệ thống điều khiển thông minh cũng cho phép theo dõi năng lượng và quản lý tải, tạo điều kiện tối ưu hóa năng lượng và cải thiện hiệu quả hệ thống tổng thể.
Việc sử dụng nam châm vĩnh viễn và công nghệ điều khiển tiên tiến cho phép thiết kế nhỏ gọn và nhẹ hơn so với các bộ ngắt mạch truyền thống.Điều này làm cho việc lắp đặt và bảo trì dễ dàng và thuận tiện hơn, đặc biệt là trong không gian hạn chế
Ứng dụng:
1Hệ thống phân phối điện: Máy ngắt mạch có thể được sử dụng trong các mạng lưới phân phối điện, bao gồm các trạm phụ, thiết bị chuyển mạch và bảng phân phối.Các tính năng điều khiển thông minh của nó cung cấp khả năng giám sát và bảo vệ nâng cao, cho phép hoạt động hiệu quả và đáng tin cậy của hệ thống phân phối.
2Thiết bị công nghiệp: Máy ngắt mạch phù hợp để bảo vệ thiết bị điện và máy móc trong môi trường công nghiệp. Nó có thể được sử dụng trong các trung tâm điều khiển động cơ, bảng điều khiển,và hệ thống tự động hóa quy trình, đảm bảo an toàn và hoạt động không bị gián đoạn của các quy trình công nghiệp quan trọng.
3Hệ thống năng lượng tái tạo: Máy ngắt mạch phù hợp để sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như các nhà máy năng lượng mặt trời và trang trại gió.đảm bảo bảo vệ thiết bị năng lượng tái tạo nhạy cảm và ngăn ngừa thiệt hại do quá tải hoặc lỗi.
4Trung tâm dữ liệu: Trung tâm dữ liệu đòi hỏi bảo vệ mạch rất đáng tin cậy và đáp ứng để bảo vệ cơ sở hạ tầng CNTT quan trọng.Bộ ngắt mạch từ vĩnh viễn thông minh có thể được sử dụng trong các đơn vị phân phối điện trung tâm dữ liệu (PDU) và bảng điều khiển điện, cung cấp giám sát tiên tiến, phát hiện lỗi nhanh chóng và quản lý năng lượng tối ưu.
5Ứng dụng lưới thông minh: Khả năng điều khiển thông minh của bộ ngắt mạch làm cho nó tương thích với các ứng dụng lưới thông minh.Nó có thể được tích hợp vào các hệ thống lưới điện thông minh để cho phép giám sát từ xa, chẩn đoán lỗi và quản lý tải, góp phần vào hiệu quả và độ tin cậy tổng thể của lưới.
6Các trạm sạc xe điện: Với việc ngày càng áp dụng xe điện (EV), bộ ngắt mạch từ vĩnh viễn thông minh có thể được sử dụng trong các trạm sạc xe điện.Nó cung cấp bảo vệ nhanh chóng và chính xác chống lại quá dòng và mạch ngắn, đảm bảo hoạt động sạc an toàn và đáng tin cậy.
7Các cơ sở quan trọng: Máy ngắt mạch phù hợp để bảo vệ các cơ sở quan trọng như bệnh viện, trung tâm dữ liệu và cơ sở viễn thông.Hành động kích hoạt chính xác và khả năng giám sát thông minh của nó giúp ngăn chặn sự gián đoạn điện và đảm bảo hoạt động không bị gián đoạn của các dịch vụ thiết yếu.
8Hệ thống quản lý năng lượng: Các tính năng điều khiển thông minh của bộ ngắt mạch làm cho nó tương thích với các hệ thống quản lý năng lượng.Nó có thể được tích hợp vào các hệ thống tự động hóa nhà thông minh hoặc tòa nhà để tối ưu hóa mức tiêu thụ năng lượng, giám sát các thông số điện, và cho phép các chức năng giảm tải hoặc đáp ứng nhu cầu.
Ưu điểm:
1.Kích thước nhỏ
2. Trọng lượng nhẹ
3Không cần bảo trì.
4- Chống ngưng tụ
5- Phù hợp với điều kiện thời tiết bất lợi và môi trường bẩn
Cấu trúc:
1. Frame: Khung phục vụ như là thành phần cấu trúc chính của bộ ngắt mạch, cung cấp hỗ trợ và nhà ở cho các thành phần bên trong.
2Các thành phần mang dòng điện: Các thành phần này bao gồm các tiếp xúc, dây dẫn và các bộ phận mang dòng điện tạo thành đường dẫn điện qua bộ ngắt mạch.Họ chịu trách nhiệm điều khiển và ngắt dòng chảy của hiện tại.
3Bộ từ tính vĩnh cửu: Bộ từ tính vĩnh cửu là một thành phần quan trọng của bộ ngắt mạch.Nó bao gồm nam châm vĩnh viễn tạo ra một từ trường để điều khiển hành động kích hoạt của bộ ngắt mạchCác nam châm được đặt cẩn thận để cung cấp lực từ mong muốn cho hoạt động hiệu quả và chính xác.
4Cơ chế kích hoạt: Cơ chế kích hoạt chịu trách nhiệm bắt đầu mở bộ ngắt mạch khi phát hiện lỗi hoặc tình trạng quá tải.Trong một bộ ngắt mạch từ vĩnh viễn thông minh, cơ chế kích hoạt được thiết kế để phản ứng nhanh chóng và chính xác với các tín hiệu lỗi được nhận từ hệ thống điều khiển thông minh.
5Hệ thống điều khiển thông minh: Hệ thống điều khiển thông minh là bộ não của bộ ngắt mạch.và các thành phần điện tử khác giám sát các thông số điệnHệ thống điều khiển cũng có thể có giao diện liên lạc để theo dõi từ xa, ghi dữ liệu,và tích hợp với các hệ thống khác.
6Các thành phần phụ trợ: Có thể có nhiều thành phần phụ trợ khác nhau trong bộ ngắt mạch từ vĩnh viễn thông minh, tùy thuộc vào ứng dụng và yêu cầu cụ thể.Chúng có thể bao gồm các chỉ số, liên lạc phụ trợ cho mục đích báo hiệu và điều khiển, khóa cơ học và đầu cuối cho kết nối dây dẫn bên ngoài.
7Vỏ: Máy ngắt mạch thường được đóng trong một vỏ để bảo vệ chống lại các yếu tố môi trường, chẳng hạn như bụi, độ ẩm và thiệt hại vật lý.Khung có thể được làm bằng vật liệu bền như kim loại hoặc nhựa chất lượng cao.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc(Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
