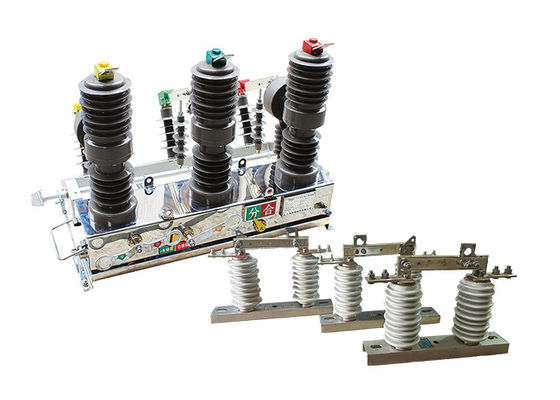

ZW32-12 Series Pole Mounted Automatic Circuit Breaker Easy Operation GB1984 / GB11022 Với công tắc ngắt kết nối ngoài trời
Mô tả sản phẩm:
Máy ngắt mạch gắn cột ZW32-12 là thiết bị phân phối ngoài trời ba pha AC 50Hz điện áp cố định 12KV. Nó chủ yếu được sử dụng để ngắt và đóng dòng tải,dòng điện quá tải và dòng mạch ngắnMô hình tiện ích phù hợp cho việc bảo vệ và kiểm soát trong hệ thống phân phối của các trạm phụ và các doanh nghiệp công nghiệp và khai thác mỏ,và những nơi mà mạng lưới điện nông thôn hoạt động thường xuyên. Nó cũng có thể vận hành công tắc phân đoạn của lưới điện, và sau khi cài đặt bộ điều khiển, nó có thể nhận ra tự động hóa của mạng lưới phân phối.
GW9-10 công tắc ngắt điện áp cao là một công tắc điện được thiết kế để cô lập một phần của một mạng hoặc hệ thống điện từ phần còn lại của hệ thống cho mục đích bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp cao.
Các công tắc được thiết kế để mở và đóng trong điều kiện bình thường hoặc bất thường, chẳng hạn như một lỗi hoặc quá mức.nó tách phần của hệ thống ra khỏi phần còn lại của mạng, ngăn chặn dòng điện vào phần đó.
Các công tắc ngắt điện áp cao thường được thiết kế để hoạt động ở điện áp từ 600 volt đến 765.000 volt, và chúng có thể được vận hành bằng tay hoặc tự động.Chúng thường được lắp đặt trong các trạm phụ hoặc trên các cột điện, và chúng là một thành phần quan trọng của cơ sở hạ tầng lưới điện.
hiệu ứng đôi khi sử dụng khi các bộ ngắt mạch sử dụngD với ngắt kết nối cách ly!!
Cấu trúc:
1. Frame: Khung phục vụ như là thành phần cấu trúc chính của bộ ngắt mạch, cung cấp hỗ trợ và nhà ở cho các thành phần bên trong.
2Các thành phần mang dòng điện: Các thành phần này bao gồm các tiếp xúc, dây dẫn và các bộ phận mang dòng điện tạo thành đường điện thông qua bộ ngắt mạch.Họ chịu trách nhiệm điều khiển và ngắt dòng chảy của hiện tại.
3Bộ từ tính vĩnh cửu: Bộ từ tính vĩnh cửu là một thành phần quan trọng của bộ ngắt mạch.Nó bao gồm nam châm vĩnh viễn tạo ra một từ trường để điều khiển hành động kích hoạt của bộ ngắt mạchCác nam châm được đặt cẩn thận để cung cấp lực từ mong muốn cho hoạt động hiệu quả và chính xác.
4Cơ chế kích hoạt: Cơ chế kích hoạt chịu trách nhiệm bắt đầu mở bộ ngắt mạch khi phát hiện lỗi hoặc tình trạng quá tải.Trong một bộ ngắt mạch từ vĩnh viễn thông minh, cơ chế kích hoạt được thiết kế để phản ứng nhanh chóng và chính xác với các tín hiệu lỗi được nhận từ hệ thống điều khiển thông minh.
5Hệ thống điều khiển thông minh: Hệ thống điều khiển thông minh là bộ não của bộ ngắt mạch.và các thành phần điện tử khác giám sát các thông số điệnHệ thống điều khiển cũng có thể có giao diện liên lạc để theo dõi từ xa, ghi dữ liệu,và tích hợp với các hệ thống khác.
6Các thành phần phụ trợ: Có thể có nhiều thành phần phụ trợ khác nhau trong bộ ngắt mạch từ vĩnh viễn thông minh, tùy thuộc vào ứng dụng và yêu cầu cụ thể.Chúng có thể bao gồm các chỉ số, liên lạc phụ trợ cho mục đích báo hiệu và điều khiển, khóa cơ học và đầu cuối cho kết nối dây dẫn bên ngoài.
7Vỏ: Máy ngắt mạch thường được đóng trong một vỏ để bảo vệ chống lại các yếu tố môi trường, chẳng hạn như bụi, ẩm và thiệt hại vật lý.Khung có thể được làm bằng vật liệu bền như kim loại hoặc nhựa chất lượng cao.
Tính năng:
1.Cấu trúc đóng hoàn toàn kiểu trụ ba pha với hiệu suất niêm phong cao.
A. Hiệu suất phá vỡ ổn định và đáng tin cậy, không có nguy cơ cháy hoặc nổ; không cần bảo trì, kích thước nhỏ, trọng lượng nhẹ và tuổi thọ dài.
B. Hiệu suất chống ẩm và sương rất tốt, đặc biệt phù hợp để sử dụng trong các khu vực lạnh hoặc ẩm.
C. Các vật liệu nhập khẩu có hiệu suất cách nhiệt tốt, chống nhiệt độ cao, chống tia cực tím và chống lão hóa.
2Cơ chế hoạt động xuân thu nhỏ hiệu quả và đáng tin cậy.
A. Động cơ lưu trữ năng lượng có mức tiêu thụ năng lượng thấp cho các hoạt động mở và đóng; cơ chế sử dụng phương pháp truyền trực tiếp với ít thành phần hơn, dẫn đến độ tin cậy cao.
B. Cơ chế hoạt động được đặt trong một hộp niêm phong để ngăn ngừa gỉ hiệu quả và cải thiện độ tin cậy của cơ chế.
3- Điều khiển thuận tiện và linh hoạt và hiệu suất kết hợp tự do.
A. Nó có thể được vận hành bằng tay để phá vỡ hoặc sử dụng điện để mở và đóng, cũng như điều khiển từ xa từ một vị trí từ xa.
B. Nó có thể được ghép nối với một bộ điều khiển thông minh để đạt được tự động hóa phân phối hoặc kết hợp với một bộ điều khiển khóa lại để tạo thành một bộ khóa lại hoặc phân khúc tự động.
C. Nó có thể được trang bị các bộ biến áp dòng điện hai hoặc ba pha để bảo vệ quá dòng hoặc mạch ngắn.
D. Nó có thể cung cấp tín hiệu thu thập dòng điện cho các bộ điều khiển thông minh và có thể được trang bị bộ biến đổi dòng điện theo yêu cầu của người dùng.
E. Nó có thể được trang bị một công tắc cách ly ba giai đoạn với một thiết bị khóa chống lỗi hoạt động tích hợp;Nó cũng có thể được cài đặt với các chất cô lập trụ cột arrester sóng để bảo trì dễ dàng.
Ứng dụng:
1Các trạm phụ: Nó thường được sử dụng trong cả trạm phụ trong nhà và ngoài trời để bảo vệ và kiểm soát phân phối điện áp trung bình.Các bộ ngắt mạch chân không đảm bảo gián đoạn đáng tin cậy của dòng lỗi, dòng quá tải và dòng tải, bảo vệ thiết bị trạm phụ.
2Các doanh nghiệp công nghiệp và khai thác mỏ: Máy ngắt mạch chân không ZW32-12 được sử dụng trong hệ thống phân phối của các doanh nghiệp công nghiệp và khai thác mỏ để bảo vệ động cơ, biến áp,và các thiết bị điện khác từ quá điện và mạch ngắnNó giúp duy trì sự ổn định và an toàn của nguồn cung cấp điện trong các cơ sở này.
3. Mạng điện nông thôn: Do khả năng chịu được hoạt động thường xuyên, bộ ngắt mạch chân không phù hợp để áp dụng trong lưới điện nông thôn. Nó có thể được sử dụng như một công tắc cắt,cho phép phân khúc hiệu quả của lưới điệnNgoài ra, khi được trang bị bộ điều khiển, nó cho phép tự động hóa mạng lưới phân phối, cải thiện độ tin cậy và hiệu quả của hệ thống điện nông thôn.
4Các tòa nhà thương mại: Máy ngắt mạch chân không cũng được sử dụng trong các tòa nhà thương mại để phân phối và bảo vệ điện.ngăn ngừa thiệt hại cho thiết bị và giảm thiểu thời gian chết.
Parameter kỹ thuật:
ZW32-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
