Đường cắt mạch tự động được gắn trên cột 630A 700Pa 3000m Độ cao để bảo vệ trạm phụ điện

Đường cắt mạch tự động được gắn trên cột 630A 700Pa 3000m Độ cao để bảo vệ trạm phụ điện

Mô tả sản phẩm:

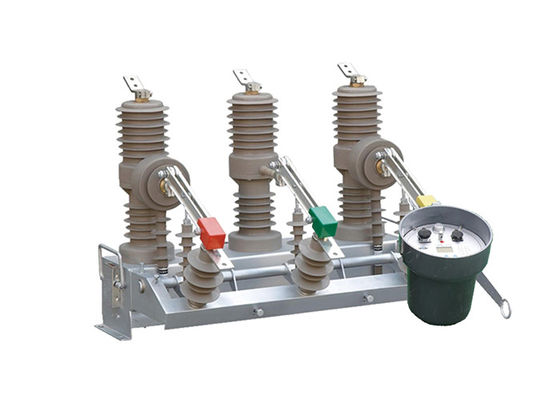

Máy ngắt mạch gắn cột ZW32-12 là một thiết bị phân phối mạnh mẽ được thiết kế cho các ứng dụng ngoài trời. Nó hoạt động ở điện áp định số 12kV và tần số AC ba pha 50Hz.Bộ ngắt mạch này chủ yếu được sử dụng để ngắt và đóng dòng tải, dòng quá tải và dòng mạch ngắn trong các hệ thống điện tử.
Một trong những lợi thế chính của bộ ngắt mạch ZW32-12 là tính linh hoạt của nó. Nó được sử dụng rộng rãi trong nhiều môi trường khác nhau, bao gồm các trạm phụ, hệ thống phân phối doanh nghiệp công nghiệp và khai thác mỏ,và lưới điện nông thônĐiều này làm cho nó trở thành một sự lựa chọn phù hợp cho một loạt các ứng dụng bảo vệ và kiểm soát.
Ngoài ra, bộ ngắt mạch ZW32-12 có thể hoạt động như một công tắc cắt, cho phép hoạt động lưới điện hiệu quả.Các phần cụ thể của mạng phân phối có thể được cô lập cho mục đích bảo trì hoặc xử lý lỗi.
Để tăng cường chức năng hơn nữa, bộ ngắt mạch ZW32-12 có thể được tích hợp với bộ điều khiển.tạo thuận lợi cho điều khiển từ xa, giám sát và tự động hóa các hoạt động của bộ ngắt mạch.

Ưu điểm:

1Độ bền cơ học: Máy ngắt mạch phải được thiết kế để chịu được một số lượng hoạt động cơ học nhất định.000 hoạt động cơ khí, trước khi yêu cầu bảo trì hoặc thay thế các thành phần chính.

2Độ bền điện: Máy ngắt mạch phải có độ bền điện xác định, chỉ ra số lượng các hoạt động điện mà nó có thể thực hiện đáng tin cậy.Điều này bao gồm khả năng ngắt dòng lỗi và dòng tải mà không làm suy giảm hiệu suấtCác giá trị sức bền điện thường được cung cấp theo số lượng hoạt động hoặc chỉ số điện cắt ngắn.

3Đánh giá dòng mạch ngắn (SCCR): Máy ngắt mạch phải có chỉ định dòng mạch ngắn, chỉ ra dòng lỗi tiềm năng tối đa mà nó có thể gián đoạn một cách an toàn.Chứng chỉ này đảm bảo rằng bộ ngắt mạch có thể xử lý các điều kiện lỗi mà không vượt quá giới hạn thiết kế của nó.

4Mức độ cách điện: Máy ngắt mạch phải có mức độ cách điện thích hợp để chịu được các căng thẳng điện áp mà nó phải chịu.Điều này bao gồm sự phối hợp cách điện theo tiêu chuẩn quốc tế, như IEC 62271-100 hoặc tương đương.

5. Bảo vệ vỏ: Vỏ của bộ ngắt mạch phải cung cấp sự bảo vệ đầy đủ chống lại các ảnh hưởng bên ngoài, chẳng hạn như vật rắn, bụi, nước và các yếu tố môi trường khác.Nó nên có một xếp hạng bảo vệ xâm nhập (IP) được xác định, cho thấy khả năng chống xâm nhập của các vật thể lạ và nước.

6Độ bền cơ học: Máy ngắt mạch phải mạnh mẽ về mặt cơ học để chịu được vận chuyển, lắp đặt và điều kiện hoạt động bình thường. Nó nên được thiết kế để chống lại căng thẳng cơ học,rung động, và sốc.

7Chống ăn mòn: Vì nó là một bộ ngắt mạch ngoài trời, nó nên được thiết kế để chống ăn mòn.và các phương pháp xử lý cung cấp bảo vệ chống lại các yếu tố ăn mòn môi trường.

5Chống tia cực tím: Để chịu được ánh sáng mặt trời,Khung và vật liệu của bộ ngắt mạch phải có tính chất chống tia UV để ngăn ngừa sự phân hủy hoặc đổi màu do tiếp xúc với ánh nắng mặt trời kéo dài.

Tính năng:

1Bộ ngắt mạch chân không điện áp cao: Nó áp dụng công nghệ dập xiềng chân không và có hiệu suất ngắt tốt và khả năng dập xiềng mạnh mẽ. Nó có thể ngắt dòng tải đáng tin cậy,dòng điện quá tải, và dòng mạch ngắn.

2Thiết kế ngoài trời: Nó phù hợp với môi trường ngoài trời và có khả năng chống thời tiết và hiệu suất bảo vệ tốt, cho phép nó hoạt động bình thường trong các điều kiện thời tiết khắc nghiệt khác nhau.

3Năng lượng và tần số định số: Nó phù hợp với các hệ thống phân phối với điện áp định số 12kV và tần số AC ba pha 50Hz, đáp ứng các yêu cầu điện tương ứng.

4Chức năng bảo vệ và kiểm soát: Nó chủ yếu được sử dụng để bảo vệ và kiểm soát tải trong các trạm phụ và hệ thống phân phối doanh nghiệp công nghiệp và khai thác mỏ.Nó có thể bảo vệ hiệu quả hoạt động an toàn của thiết bị và hệ thống điện.

5Ứng dụng lưới điện nông thôn: Do hoạt động thường xuyên trong lưới điện nông thôn,bộ ngắt mạch này được sử dụng rộng rãi và có thể được sử dụng như một công tắc phần và cho tự động hóa mạng lưới phân phối trong lưới điện nông thôn.

Cấu trúc:

Chuyển tải bao gồm ba phần: cột, cơ sở và treo để lắp đặt, cố định và nâng.

1.Điều chuyển tải điện áp cao gắn trên cột với buồng dập cung chân không có hiệu suất phá vỡ ổn định và đáng tin cậy. Nó không có nguy cơ cháy hoặc nổ, an toàn,không cần bảo trì, kích thước nhỏ, trọng lượng nhẹ và tuổi thọ dài.

2Chuyển đổi tải áp dụng một cấu trúc hoàn toàn kín với hiệu suất niêm phong tốt, khả năng ngăn ngừa ẩm và sương, phù hợp để sử dụng trong các khu vực nhiệt độ cao và ẩm.

3.Bật tải có thể được vận hành bằng tay hoặc điện để mở và đóng, và nó cũng có thể được điều khiển từ xa.

4Cơ chế hoạt động là sáng tạo, đơn giản, đáng tin cậy trong hoạt động, nhỏ gọn về kích thước và có tuổi thọ cơ học lên đến 10.000 hoạt động.và mức điện áp có thể được chọn từ -220V, 110V, 48V, hoặc 24V.

Ứng dụng:

1Các trạm phụ: Nó thường được sử dụng trong cả trạm phụ trong nhà và ngoài trời để bảo vệ và kiểm soát phân phối điện áp trung bình.Các bộ ngắt mạch chân không đảm bảo gián đoạn đáng tin cậy của dòng lỗi, dòng quá tải và dòng tải, bảo vệ thiết bị trạm phụ.

2Các doanh nghiệp công nghiệp và khai thác mỏ: Máy ngắt mạch chân không ZW32-12 được sử dụng trong hệ thống phân phối của các doanh nghiệp công nghiệp và khai thác mỏ để bảo vệ động cơ, biến áp,và các thiết bị điện khác từ quá điện và mạch ngắnNó giúp duy trì sự ổn định và an toàn của nguồn cung cấp điện trong các cơ sở này.

3. Mạng điện nông thôn: Do khả năng chịu được hoạt động thường xuyên, bộ ngắt mạch chân không phù hợp để áp dụng trong lưới điện nông thôn. Nó có thể được sử dụng như một công tắc cắt,cho phép phân khúc hiệu quả của lưới điệnNgoài ra, khi được trang bị bộ điều khiển, nó cho phép tự động hóa mạng lưới phân phối, cải thiện độ tin cậy và hiệu quả của hệ thống điện nông thôn.

4Các tòa nhà thương mại: Máy ngắt mạch chân không cũng được sử dụng trong các tòa nhà thương mại để phân phối và bảo vệ điện.ngăn ngừa thiệt hại cho

Parameter kỹ thuật:
