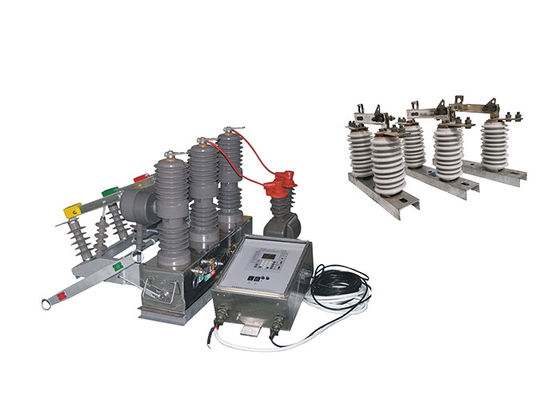

Phân phối ngoài trời HV Cột gắn bộ ngắt mạch với bộ điều khiển của hệ thống thông minh phù hợp với cột móc ngoài trời
Mô tả sản phẩm:
ZW32-12 ((F) bộ ngắt mạch cột điện áp cao là một thiết bị phân phối ngoài trời với điện áp định số 12kV và tần số AC ba pha 50Hz.Nó chủ yếu được sử dụng để phá vỡ và đóng dòng tảiNó phù hợp với việc bảo vệ và điều khiển trong các trạm phụ và hệ thống phân phối của các doanh nghiệp công nghiệp và khai thác mỏ.cũng như cho các hoạt động thường xuyên trong lưới điện nông thônNó cũng có thể được sử dụng như là một công tắc phần cho hoạt động lưới điện.ZW32-12 tự động recloser sectionlizer điện có thể tích hợp liền mạch vào các hoạt động lưới điệnNó cho phép giám sát từ xa, kiểm soát và tự động hóa mạng lưới phân phối, tối ưu hóa hiệu suất hệ thống và tạo điều kiện quản lý năng lượng hiệu quả.
Cây móc được vận hành GW9-10 là một loại công tắc điện được sử dụng để cô lập một phần của đường truyền điện trên không để bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống điện cao áp, chẳng hạn như những người được sử dụng bởi các công ty điện để truyền điện qua những khoảng cách dài.
Cây móc được gắn trên một cấu trúc trên cao, chẳng hạn như một tháp truyền tải hoặc cột, và được thiết kế để chịu được điều kiện môi trường khắc nghiệt gặp phải trong các hệ thống điện ngoài trời.Nó có tính năng một chiều dọc, hoặc chuyển động lên và xuống, để kết nối hoặc ngắt kết nối các liên lạc công tắc, thường được làm bằng đồng hoặc vật liệu dẫn điện khác.
Cây móc được thiết kế để cung cấp một sự phá vỡ có thể nhìn thấy trong đường truyền, cho phép nhân viên bảo trì làm việc an toàn trên đường dây mà không có nguy cơ bị điện giật hoặc làm hỏng thiết bị.Nó thường được sử dụng cùng với các thiết bị an toàn khác, chẳng hạn như các công tắc nối đất và ngăn sóng, để bảo vệ hệ thống điện và những người làm việc trên đó.
Giới thiệu bộ điều khiển:
Bộ điều khiển hỗ trợ giao tiếp thông qua giao diện 485/232, cho phép giám sát và điều khiển từ xa. Nó cũng có thể giao tiếp thông qua sợi quang hoặc kết nối không dây.
Khi phát hiện một công tắc nặng, thiết bị sẽ tự động tăng tốc quá trình kích hoạt trong trường hợp có lỗi vĩnh viễn.
Khóa và khóa lại từ xa / thủ công: Người dùng có tùy chọn để từ xa hoặc bằng tay đóng và khóa lại mạch.nếu người dùng quên tháo công tắc nối đất khi khôi phục điện sau khi sửa chữa đường dây, thiết bị có thể tăng tốc quá trình kích hoạt để đảm bảo an toàn.
Nó cho phép điều chỉnh ba thời gian trì hoãn khép lại. Tính năng này cung cấp tính linh hoạt trong việc xác định thời gian trì hoãn thích hợp trước khi khép lại mạch sau khi lỗi.
Vòng kết nối đóng nhảy của bộ điều khiển kết hợp thiết kế chống lỗi hoạt động. Nó bao gồm chức năng chống nhảy để ngăn chặn việc đóng mạch không mong muốn.
Bộ điều khiển có thể phân biệt giữa các lỗi trong và ngoài vùng dựa trên dòng dòng không.Khả năng này giúp xác định vị trí lỗi và cho phép khắc phục sự cố và bảo trì có mục tiêu hơn.
Phòng ngừa sai lệch hoạt động: Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn sai lệch hoạt động.do đó làm giảm nguy cơ các hành động không mong muốn.
Ứng dụng:
1Hệ thống phân phối điện: Máy ngắt mạch có thể được sử dụng trong các mạng lưới phân phối điện, bao gồm các trạm phụ, thiết bị chuyển mạch và bảng phân phối.Các tính năng điều khiển thông minh của nó cung cấp khả năng giám sát và bảo vệ nâng cao, cho phép hoạt động hiệu quả và đáng tin cậy của hệ thống phân phối.
2Thiết bị công nghiệp: Máy cắt mạch này phù hợp để bảo vệ thiết bị điện và máy móc trong môi trường công nghiệp.và hệ thống tự động hóa quy trình, đảm bảo an toàn và hoạt động không bị gián đoạn của các quy trình công nghiệp quan trọng.
3Hệ thống năng lượng tái tạo: Máy ngắt mạch phù hợp để sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như các nhà máy năng lượng mặt trời và trang trại gió.đảm bảo bảo vệ thiết bị năng lượng tái tạo nhạy cảm và ngăn ngừa thiệt hại do quá tải hoặc lỗi.
4Trung tâm dữ liệu: Trung tâm dữ liệu đòi hỏi bảo vệ mạch rất đáng tin cậy và đáp ứng để bảo vệ cơ sở hạ tầng CNTT quan trọng.Bộ ngắt mạch từ vĩnh viễn thông minh có thể được sử dụng trong các đơn vị phân phối điện trung tâm dữ liệu (PDU) và bảng điều khiển điện, cung cấp giám sát tiên tiến, phát hiện lỗi nhanh chóng và quản lý năng lượng tối ưu.
5Các trạm sạc xe điện: Với việc ngày càng áp dụng xe điện (EV), bộ ngắt mạch từ vĩnh viễn thông minh có thể được sử dụng trong các trạm sạc xe điện.Nó cung cấp bảo vệ nhanh chóng và chính xác chống lại quá dòng và mạch ngắn, đảm bảo hoạt động sạc an toàn và đáng tin cậy.
6Hệ thống quản lý năng lượng: Các tính năng điều khiển thông minh của bộ ngắt mạch làm cho nó tương thích với các hệ thống quản lý năng lượng.Nó có thể được tích hợp vào các hệ thống tự động hóa nhà thông minh hoặc tòa nhà để tối ưu hóa mức tiêu thụ năng lượng, giám sát các thông số điện, và cho phép các chức năng giảm tải hoặc đáp ứng nhu cầu.
Tính năng:
1Bộ ngắt mạch chân không điện áp cao: Nó áp dụng công nghệ dập xiềng chân không và có hiệu suất ngắt tốt và khả năng dập xiềng mạnh mẽ. Nó có thể ngắt dòng tải đáng tin cậy,dòng điện quá tải, và dòng mạch ngắn.
2Thiết kế ngoài trời: Nó phù hợp với môi trường ngoài trời và có khả năng chống thời tiết và hiệu suất bảo vệ tốt, cho phép nó hoạt động bình thường trong các điều kiện thời tiết khắc nghiệt khác nhau.
3Năng lượng và tần số định số: Nó phù hợp với các hệ thống phân phối với điện áp định số 12kV và tần số AC ba pha 50Hz, đáp ứng các yêu cầu điện tương ứng.
4Chức năng bảo vệ và kiểm soát: Nó chủ yếu được sử dụng để bảo vệ và kiểm soát tải trong các trạm phụ và hệ thống phân phối doanh nghiệp công nghiệp và khai thác mỏ.Nó có thể bảo vệ hiệu quả hoạt động an toàn của thiết bị và hệ thống điện.
5Ứng dụng lưới điện nông thôn: Do hoạt động thường xuyên trong lưới điện nông thôn,bộ ngắt mạch này được sử dụng rộng rãi và có thể được sử dụng như một công tắc phần và cho tự động hóa mạng lưới phân phối trong lưới điện nông thôn.
Điều kiện:
1. Độ cao không quá 2000m;
2Nhiệt độ không khí xung quanh: -45 ° C ~ + 40 ° C. Sự khác biệt nhiệt độ hàng ngày: 25 ° C;
3.Tốc độ gió không quá 35 m / s
4Không có chỗ ăn mòn hóa học dễ cháy, nổ nguy hiểm và rung động dữ dội.
Parameter kỹ thuật:
ZW32-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc(Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
