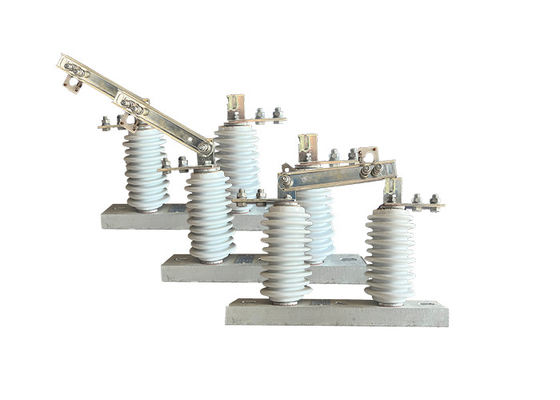

Chuyển mạch ngắt kết nối điện AC Với công nghệ tiên tiến Chuyển mạch hoạt động bằng gậy móc gốm một pha GB1985-2014

Chuyển mạch ngắt kết nối điện AC Với công nghệ tiên tiến Chuyển mạch hoạt động bằng gậy móc gốm một pha GB1985-2014

Mô tả sản phẩm:

The high voltage disconnect switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.

Các công tắc ngắt kết nối bao gồm một cơ sở, cột cách điện, các bộ phận dẫn điện, và các bộ phận cơ học. Nó có những lợi thế của cấu trúc đơn giản, bảo trì thấp, cao phá vỡ và đóng tuyến tính,và độ tin cậy cao, đạt mức sản phẩm tương tự trong nước và quốc tế.

Hơn nữa, có một loại công tắc ngắt kết nối khác được gọi là GW9-12 ((W), có cấu trúc một giai đoạn và phù hợp với các hệ thống điện với tần số 50Hz và điện áp đường dây 10kV.Nó được sử dụng như một mạch để phá vỡ và đóng các đường dây khi có điện áp nhưng không có tải. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.

Ứng dụng:

1.Circcuit cô lập: High voltage điện cô lập chủ yếu được sử dụng để cô lập các phần của một hệ thống điện cho bảo trì hoặc sửa chữa công việc.Điều này cho phép người lao động làm việc an toàn trên mạch bị cô lập mà không có nguy cơ bị điện giật hoặc các mối nguy hiểm điện khác.

2An toàn: Các bộ cách ly điện cao áp cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân và công chúng khỏi các mối nguy hiểm điện.Các bộ cách ly điện cao áp ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động của hệ thống và giảm nguy cơ tai nạn điện.

3Bảo vệ lỗi: Các bộ cách ly điện cao áp cũng có thể được sử dụng để bảo vệ hệ thống điện khỏi lỗi, chẳng hạn như mạch ngắn và quá tải.Các bộ cách ly điện cao áp ngăn lỗi lây lan sang các bộ phận khác của hệ thống và gây ra thiệt hại thêm.

4Chuyển đổi: Các bộ cách ly điện cao áp có thể được sử dụng như một thiết bị chuyển đổi để điều khiển dòng điện trong một hệ thống.dòng điện có thể được hướng đến các bộ phận khác nhau của hệ thống khi cần thiết.

5Kiểm tra: Máy cách ly điện cao áp cũng có thể được sử dụng cho mục đích thử nghiệm, chẳng hạn như để đo điện áp hoặc dòng trong mạch, hoặc để kiểm tra hiệu suất của các thành phần khác trong hệ thống.

Hoạt động

1Chuẩn bị: Trước khi kích hoạt công tắc, mạch phải được khử năng lượng và nối đất đúng cách để ngăn ngừa bất kỳ mối nguy hiểm điện nào.Các công tắc nên được kiểm tra cho bất kỳ dấu hiệu của thiệt hại hoặc hao mòn.
2. Đóng công tắc: Để đóng công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí đóng.cho phép dòng chảy qua mạch.
3Mở công tắc: Để mở công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển sang vị trí mở. Điều này ngắt kết nối mạch với nguồn điện,ngắt dòng điện.
4Quản lý vòng cung: Khi công tắc được mở, một vòng cung điện có thể xảy ra giữa các liên lạc, có thể nguy hiểm và gây ra thiệt hại cho công tắc.Chuyển đổi có thể được trang bị các thiết bị như cầu vồng hoặc cuộn cuộn nổ.
5An toàn: Người vận hành các công tắc ngắt điện áp cao phải tuân thủ các quy trình an toàn thích hợp để ngăn ngừa các mối nguy hiểm điện.và sau các thủ tục khóa/đặt thẻ.

Ưu điểm:

1Cấu trúc đơn giản: Chuyển đổi cách ly được thiết kế với một cấu trúc đơn giản, làm cho nó dễ hiểu và vận hành.

Bảo trì thấp: Do thiết kế và cấu trúc của nó, công tắc cách ly đòi hỏi bảo trì tối thiểu, giảm nhu cầu kiểm tra và sửa chữa thường xuyên.

2.Linearity phá vỡ và đóng cao: Chuyển đổi cách ly có tính tuyến tính phá vỡ và đóng tuyệt vời, đảm bảo hoạt động trơn tru và đáng tin cậy trong các hoạt động chuyển đổi.

3Độ tin cậy cao: Chuyển đổi được xây dựng để cung cấp hiệu suất đáng tin cậy, giảm thiểu nguy cơ trục trặc hoặc thất bại trong quá trình hoạt động.

4.So sánh với các tiêu chuẩn quốc tế: Chuyển đổi cách ly GW9-12 ((W) đáp ứng hoặc vượt quá mức sản phẩm tương tự cả trong nước và quốc tế,đảm bảo tính tương thích và khả năng cạnh tranh trên thị trường.

Điều kiện:

1Độ cao tối đa cho việc lắp đặt không được vượt quá 1000m.

2Nhiệt độ không khí xung quanh không nên vượt quá +40'C, và trong các khu vực chung, nó không nên giảm xuống dưới -30'C. Trong các khu vực Paramos, nó không nên giảm xuống dưới -40'C.

3Áp lực gió không được vượt quá 700Pa, tương ứng với tốc độ gió 34m/s.

4.Điện cách ly sẽ có thể chịu được động đất lên đến 8 độ.

5. Các thiết bị cô lập nên được lắp đặt ở một vị trí mà không có rung động mạnh mẽ thường xuyên.

6Đối với các loại cách ly thông thường, chúng nên được giữ xa khỏi khí, khói, lắng đọng hóa học, sương mù, bụi,và các vật liệu nổ và ăn mòn khác có thể ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly.

7Các loại cách ly chống ô nhiễm phù hợp để sử dụng trong các khu vực dẫn điện bẩn nghiêm trọng, nhưng chúng không nên được lắp đặt trong các khu vực có bất kỳ vật liệu nổ hoặc gây cháy nào.
