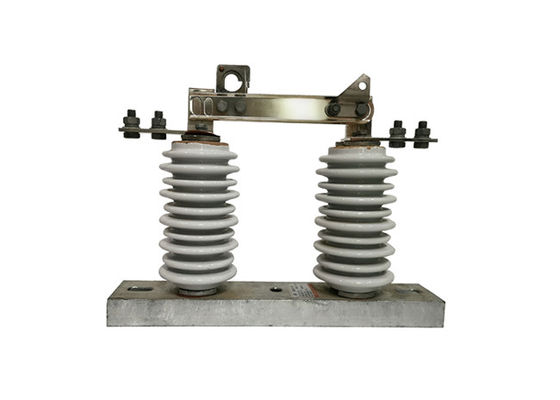

GW9-10/1000A Porcelain Single Phase High Voltage Disconnect Switch Vacuum Outdoor Disconnector
Mô tả sản phẩm:
GW9-10/1000A Single Phase High Voltage Disconnect Switch là một công tắc điện được sử dụng để cô lập một mạch cao áp đơn pha từ nguồn điện của nó.Nó thường được sử dụng trong các hệ thống phân phối điện để cung cấp một phương tiện an toàn để ngắt kết nối điện đến một phần cụ thể của mạch cho mục đích bảo trì hoặc sửa chữaCác công tắc thường bao gồm một bộ các liên lạc có thể được mở hoặc đóng bằng tay hoặc tự động, tùy thuộc vào ứng dụng.dòng chảy có thể chảy qua mạch, và khi công tắc mở, mạch được ngắt kết nối với nguồn điện.
Cấu trúc:
Sản phẩm này bao gồm cơ sở (bảng), thanh cách nhiệt, phần dẫn và thiết bị khóa.và đầu kia của con dao được kết nối riêng với đầu liên lạc tĩnh, và mỗi bên được duy trì trong một trạng thái tiếp xúc tốt bởi áp lực của mùa xuân nén.nhưng cũng có lợi cho việc giảm nhiệt độ tăng, và cải thiện sức mạnh cơ học của con dao, làm cho sự ổn định nhiệt động chống lại mạch ngắn.Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của con dao tiếp xúc và móc khóa tĩnh trên tiếp xúc tĩnh tạo thành thiết bị khóa mở, tự khóa khi phanh được đóng, để dao phanh không tự rơi ra do trọng lượng của chính nó hoặc tác động của điện,dẫn đến việc mở phanh mà không có lý do.
Hoạt động:
1 Chuẩn bị:Trước khi sử dụng công tắc, mạch nên được khử năng lượng và nối đất đúng cách để ngăn ngừa mọi mối nguy hiểm điện.
2 Tắt công tắc:Để đóng công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí đóng.cho phép dòng chảy qua mạch.
3 Mở công tắc:Để mở công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí mở.ngắt dòng điện.
4 Quản lý Arc:Khi công tắc được mở, một vòng cung điện có thể xảy ra giữa các tiếp xúc, có thể nguy hiểm và gây ra thiệt hại cho công tắc.Chuyển đổi có thể được trang bị các thiết bị như cầu vồng hoặc cuộn cuộn nổ.
5 An toàn:Người vận hành các công tắc ngắt điện áp cao phải tuân thủ các quy trình an toàn thích hợp để ngăn ngừa các mối nguy hiểm điện.và sau các thủ tục khóa/đặt thẻ.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
