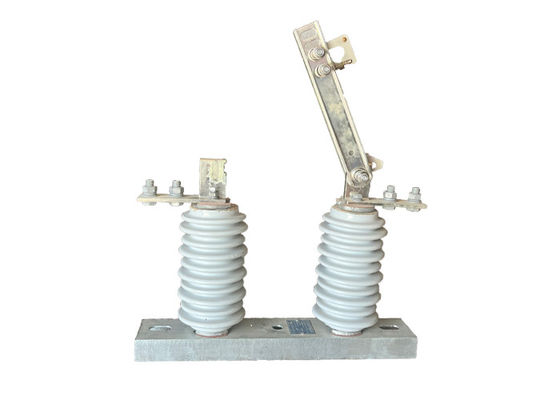

1000A Điện áp cao GW9-10 Ngắt kết nối 12kV Với bộ ngắt mạch chân không ngoài trời hoạt động tự động
Mô tả sản phẩm:
Các công tắc ngắt điện áp cao đóng một vai trò quan trọng trong hệ thống truyền tải và phân phối điện.công việc sửa chữaThiết kế và xây dựng các công tắc này tập trung vào khả năng xử lý điện áp và dòng điện cao,cũng như chịu được điều kiện môi trường khắc nghiệt.
Các loại công tắc ngắt điện áp cao khác nhau, chẳng hạn như công tắc ngắt không khí, công tắc ngâm dầu và công tắc cách nhiệt khí, cung cấp nhiều lợi thế khác nhau tùy thuộc vào ứng dụng cụ thể.Các công tắc phanh không khí là phổ biến nhất và dựa trên các liên lạc tách ra về mặt vật lý để ngắt mạch. Các công tắc ngâm dầu được lấp đầy dầu để ngăn chặn vòng cung, làm cho chúng phù hợp với các ứng dụng điện áp cao. Các công tắc cách nhiệt khí sử dụng khí hexafluoride lưu huỳnh để cách nhiệt,cho phép thiết kế nhỏ gọn hơn.
Hoạt động và bảo trì các công tắc ngắt điện áp cao đòi hỏi nhân viên có trình độ và được đào tạo thích hợp.bao gồm việc sử dụng thiết bị bảo vệ cá nhân và tuân thủ các giao thức khóa/đặt thẻ, rất quan trọng để ngăn ngừa tai nạn và đảm bảo an toàn cho công nhân.
Ứng dụng:
1Phân lập trạm phụ: Trong trạm phụ, các công tắc ngắt điện áp cao được sử dụng để ngắt kết nối các bộ biến áp, bộ ngắt mạch và các thiết bị khác khỏi hệ thống điện để bảo trì hoặc sửa chữa.
2.Cô lập đường truyền: Các công tắc ngắt điện áp cao được sử dụng để cô lập các phần của đường truyền điện áp cao để bảo trì, sửa chữa hoặc ngăn chặn dòng điện trong trường hợp khẩn cấp.
3Chuyển đổi ngân hàng tụ điện: Trong các hệ thống điện với các ngân hàng tụ điện, các công tắc ngắt điện áp cao được sử dụng để ngắt kết nối ngân hàng tụ điện với hệ thống điện để bảo trì hoặc sửa chữa.
4. Load shedding: Trong trường hợp quá tải hoặc tình huống khẩn cấp khác, các công tắc ngắt điện áp cao có thể được sử dụng để giảm tải bằng cách ngắt kết nối một số phần của hệ thống điện.
5. Phân biệt lỗi: Các công tắc ngắt điện áp cao được sử dụng để cô lập các phần bị lỗi của hệ thống điện để ngăn ngừa thiệt hại cho thiết bị và đảm bảo tính liên tục của nguồn cung cấp điện.
Hoạt động:
High voltage ngắt kết nối công tắc tách phần dẫn từ cơ sở bằng cách sử dụng một cách cô lập để đảm bảo một khoảng cách cách cách ly làm việc bình thường và cố định phần dẫn, cách ly,và cơ sở như một thiết bị chuyển mạch tích hợpKhi nó ở vị trí mở, có một khoảng trống có thể nhìn thấy và một khoảng cách cách cách ly thích hợp để chịu được điện áp hoạt động bình thường.nó có thể mang theo dòng điện làm việc bình thường và dòng lỗi mạch ngắn một cách đáng tin cậyDo sự hiện diện của một thiết bị dập cung chuyên dụng, nó chỉ có thể được sử dụng để chuyển mạch với điện áp nhưng không có tải.Các hoạt động mở và đóng được thực hiện bằng cách sử dụng một móc cách nhiệt để kéo hoặc đẩy lỗ tròn trong khóa, làm cho móc khóa động thoát và tham gia với móc khóa tĩnh.
Cấu trúc:
Sản phẩm này bao gồm cơ sở (bảng), thanh cách nhiệt, phần dẫn và thiết bị khóa.và đầu kia của con dao được kết nối riêng với đầu liên lạc tĩnh, và mỗi bên được duy trì trong một trạng thái tiếp xúc tốt bởi áp lực của mùa xuân nén.nhưng cũng có lợi cho việc giảm nhiệt độ tăng, và cải thiện sức mạnh cơ học của con dao, làm cho sự ổn định nhiệt động chống lại mạch ngắn.Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của con dao tiếp xúc và móc khóa tĩnh trên tiếp xúc tĩnh tạo thành thiết bị khóa mở, tự khóa khi phanh được đóng, để dao phanh không tự rơi ra do trọng lượng của chính nó hoặc tác động của điện,dẫn đến việc mở phanh mà không có lý do.
Địa điểm:
Mối quan hệ giữa bộ ngắt mạch chân không ngoài trời và bộ cô lập ngắt điện áp cao ngoài trời nằm trong vai trò bổ sung của chúng trong hệ thống điện:
Ngắt mạch: Máy ngắt mạch chân không chịu trách nhiệm ngắt mạch điện trong quá trình hoạt động bình thường hoặc trong trường hợp lỗi.Nó hoạt động như là phương tiện chính để phá vỡ dòng chảy hiện tạiNgược lại, bộ cô lập ngắt kết nối được sử dụng để cô lập mạch khỏi nguồn điện trong các hoạt động bảo trì hoặc sửa chữa.Nó cung cấp một lớp bảo mật bổ sung bằng cách mở mạch.
Sự phối hợp: Trong hệ thống điện cao áp, bộ ngắt mạch chân không và bộ cách ly thường được phối hợp để làm việc cùng nhau.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.
An toàn và bảo trì: Máy cách ly đóng một vai trò quan trọng trong việc đảm bảo an toàn cho nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng thiết bị được khử năng lượng và an toàn để làm việc.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
