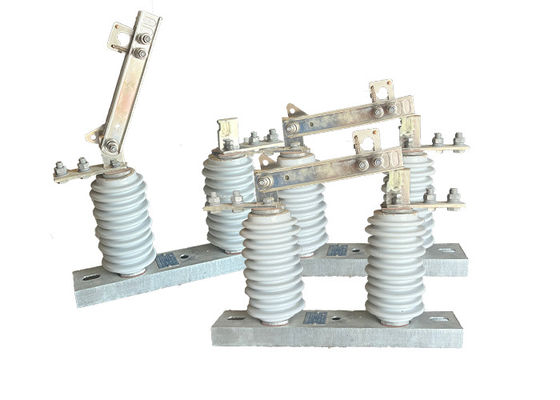

12kV 630A HV AC Hiệu quả caođóng mạch ngắt kết nối Gb 1985-2014 Rủi ro thấp Với bộ ngắt mạch chân không ngoài trời

12kV 630A HV AC Hiệu quả caođóng mạch ngắt kết nối Gb 1985-2014 Rủi ro thấp Với bộ ngắt mạch chân không ngoài trời

Mô tả sản phẩm:

Các công tắc ngắt điện áp cao là các thành phần thiết yếu trong hệ thống truyền tải và phân phối điện.vì chúng cho phép cô lập các phần cụ thể của mạng để bảo trì hoặc sửa chữaChúng cũng có thể được sử dụng để cô lập các phần của mạng trong trường hợp lỗi hoặc tình trạng bất thường khác.

Các công tắc này được thiết kế để xử lý điện áp và dòng điện cao, và thường được chế tạo từ vật liệu bền và mạnh mẽ như thép không gỉ, nhôm hoặc đồng.Chúng được thiết kế để chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực đoan, gió mạnh và mưa lớn.

Có một số loại công tắc ngắt điện áp cao, bao gồm công tắc ngắt không khí, công tắc ngâm dầu và công tắc cách nhiệt khí.và họ làm việc bằng cách sử dụng một bộ các liên lạc mà tách ra vật lý khi chuyển đổi được mở. Các công tắc ngâm dầu thường được sử dụng trong các ứng dụng điện áp cao và được lấp đầy dầu để ngăn chặn vòng cung khi công tắc được mở.Các công tắc cách nhiệt bằng khí sử dụng khí hexafluoride lưu huỳnh để cách nhiệt các liên lạc của công tắc, cho phép thiết kế công tắc nhỏ hơn và nhỏ gọn hơn.

Các công tắc ngắt điện áp cao phải được vận hành và duy trì bởi nhân viên có trình độ và được đào tạo thích hợp.bao gồm việc sử dụng các thiết bị bảo vệ cá nhân thích hợp và tuân thủ các quy trình khóa / gắn thẻ để ngăn ngừa năng lượng vô tình của thiết bịBảo trì và kiểm tra thường xuyên các công tắc ngắt điện áp cao cũng rất quan trọng để đảm bảo rằng chúng hoạt động đúng cách và an toàn để sử dụng.

Địa điểm:

Mối quan hệ giữa bộ ngắt mạch chân không ngoài trời và bộ cô lập ngắt điện áp cao ngoài trời nằm trong vai trò bổ sung của chúng trong hệ thống điện:

Ngắt mạch: Máy ngắt mạch chân không chịu trách nhiệm ngắt mạch điện trong quá trình hoạt động bình thường hoặc trong trường hợp lỗi.Nó hoạt động như là phương tiện chính để phá vỡ dòng chảy hiện tạiNgược lại, bộ cô lập ngắt kết nối được sử dụng để cô lập mạch khỏi nguồn điện trong các hoạt động bảo trì hoặc sửa chữa.Nó cung cấp một lớp bảo mật bổ sung bằng cách mở mạch.

Sự phối hợp: Trong hệ thống điện cao áp, bộ ngắt mạch chân không và bộ cách ly thường được phối hợp để làm việc cùng nhau.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.

An toàn và bảo trì: Máy cách ly đóng một vai trò quan trọng trong việc đảm bảo an toàn cho nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng thiết bị được khử năng lượng và an toàn để làm việc.

Cấu trúc:

Sản phẩm được mô tả bao gồm một cơ sở (bảng), thanh cách nhiệt, phần dẫn điện và thiết bị khóa.Con dao được lắp đặt trên đầu dao tiếp xúc động thông qua các bu lông và được kết nối riêng với đầu tiếp xúc tĩnh. Mỗi mặt được duy trì trong một tình trạng tiếp xúc tốt bởi áp lực của xuân nén.làm tăng bề mặt phân tán nhiệt và làm giảm sự gia tăng nhiệt độĐiều này góp phần vào sức mạnh cơ học của con dao và làm cho nó ổn định nhiệt động chống lại mạch ngắn.
Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của con dao tiếp xúc và móc khóa tĩnh trên liên lạc tĩnh tạo thành thiết bị khóa mở. Khi phanh đóng,thiết bị tự khóa, để dao phanh sẽ không rơi ra do trọng lượng của chính nó hoặc tác động của điện, có thể làm cho phanh mở mà không có lý do.
Sản phẩm này thường được sử dụng trong hệ thống truyền tải và phân phối điện và đóng một vai trò quan trọng trong việc đảm bảo hoạt động đúng đắn của lưới điện.Các thủ tục an toàn thích hợp nên được tuân thủ khi làm việc với các công tắc này, và chỉ có nhân viên có trình độ và được đào tạo nên được phép vận hành và bảo trì chúng.

Ưu điểm:

1Cấu trúc đơn giản: Chuyển đổi cách ly được thiết kế với một cấu trúc đơn giản, làm cho nó dễ hiểu và vận hành.

Bảo trì thấp: Do thiết kế và cấu trúc của nó, công tắc cách ly đòi hỏi bảo trì tối thiểu, giảm nhu cầu kiểm tra và sửa chữa thường xuyên.

2.Linearity phá vỡ và đóng cao: Chuyển đổi cách ly có tính tuyến tính phá vỡ và đóng tuyệt vời, đảm bảo hoạt động trơn tru và đáng tin cậy trong các hoạt động chuyển đổi.

3Độ tin cậy cao: Chuyển đổi được xây dựng để cung cấp hiệu suất đáng tin cậy, giảm thiểu nguy cơ trục trặc hoặc thất bại trong quá trình hoạt động.

4.So sánh với các tiêu chuẩn quốc tế: Chuyển đổi cách ly GW9-12 ((W) đáp ứng hoặc vượt quá mức sản phẩm tương tự cả trong nước và quốc tế,đảm bảo tính tương thích và khả năng cạnh tranh trên thị trường.

Ứng dụng:

1. Mạng điện: Chuyển đổi cách ly thẳng đứng điện áp cao trên cao là một thành phần quan trọng trong lưới điện, nơi nó được sử dụng để cách ly các phần của đường truyền để bảo trì hoặc sửa chữa.Điều này giúp đảm bảo rằng lưới điện vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.

2. Các trạm phụ điện: Chuyển đổi cách ly thẳng đứng điện áp cao trên cao cũng thường được sử dụng trong các trạm phụ điện,khi nó được sử dụng để cô lập các bộ biến đổi riêng lẻ hoặc các thiết bị khác để bảo trì hoặc sửa chữaĐiều này giúp đảm bảo rằng trạm phụ vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.

3Các hệ thống năng lượng tái tạo: Chuyển bộ cách ly thẳng đứng điện áp cao trên cao cũng được sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như các nhà máy điện gió và mặt trời,để cô lập các phần của đường truyền để bảo trì hoặc sửa chữaĐiều này giúp đảm bảo rằng hệ thống năng lượng tái tạo vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.

Điều kiện:

1. Độ cao không vượt quá 1000m

2. Nhiệt độ không khí xung quanh: tối đa + 40'C; tối thiểu:Khu vực chung -30'C, Paramos -40 C;

3. Áp lực gió không vượt quá 700Pa. ((tương ứng với tốc độ gió 34m/s);

4Trận động đất không quá 8 độ.

5Tình hình làm việc không có rung động dữ dội thường xuyên;

6Các vị trí lắp đặt của bình thường loại cách ly nên được giữ xa hình thức khí, khói hóa chất lắng đọng, muối phun muối, bụi

và các chất nổ và ăn mòn khác ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly

7.Pollution-proof loại cách ly áp dụng cho khu vực dẫn độ bẩn nghiêm trọng, tuy nhiên, nó không nên là bất kỳ vật liệu nổ và vật liệu gây cháy

Các thông số kỹ thuật:
