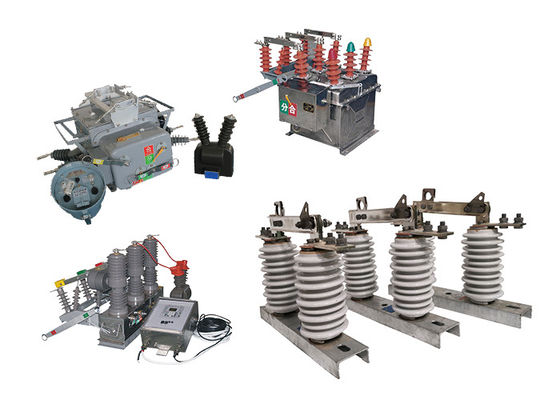

Max 1250A Khóa ngắt kết nối ngoài trời cao áp dùng với bộ ngắt mạch chân không điện
Mô tả sản phẩm:
Chuyển mạch ngắt điện áp cao là một loại công tắc điện được sử dụng trong các hệ thống điện áp cao để cô lập các phần của mạng vì mục đích bảo trì hoặc an toàn.Chuyển đổi thường được gắn trên một cột hoặc cấu trúc hỗ trợ khác và được sử dụng để ngắt kết nối một đường dây điện trên không từ phần còn lại của hệ thống.
Các công tắc ngắt điện áp cao được thiết kế để xử lý điện áp và dòng điện cao và thường được lắp đặt ở các vị trí ngoài trời.Chúng bao gồm một bộ các liên lạc cố định và di động được tách bởi một khoảng cách không khí. Khi công tắc ở vị trí đóng, các liên lạc tiếp xúc với nhau, cho phép dòng chảy qua mạch. Khi công tắc được mở, các liên lạc được tách,ngắt dòng điện thông qua mạch và cô lập nó khỏi phần còn lại của hệ thống.
Các công tắc ngắt điện áp cao là một thành phần quan trọng của an toàn và độ tin cậy hệ thống điện và được thiết kế để hoạt động trong nhiều điều kiện môi trường khác nhau.Chúng thường phải chịu các yêu cầu kiểm tra và chứng nhận nghiêm ngặt để đảm bảo rằng chúng đáp ứng các tiêu chuẩn công nghiệp về hiệu suất và an toàn.
Chuyển mạch ngắt điện áp cao thường được sử dụng trong hệ thống truyền và phân phối điện áp cao để cô lập các phần của mạng cho các công việc bảo trì hoặc sửa chữa.Chúng cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân khỏi các mối nguy hiểm về điện, chẳng hạn như tiếp xúc tình cờ với các bộ phận hoạt động của hệ thống.
Cấu trúc:
Sản phẩm được mô tả bao gồm một cơ sở (bảng), thanh cách nhiệt, phần dẫn điện và thiết bị khóa.Con dao được lắp đặt trên đầu dao tiếp xúc động thông qua các bu lông và được kết nối riêng với đầu tiếp xúc tĩnh. Mỗi mặt được duy trì trong một tình trạng tiếp xúc tốt bởi áp lực của xuân nén.làm tăng bề mặt phân tán nhiệt và làm giảm sự gia tăng nhiệt độĐiều này góp phần vào sức mạnh cơ học của con dao và làm cho nó ổn định nhiệt động chống lại mạch ngắn.
Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của dao tiếp xúc và móc khóa tĩnh trên dây tiếp xúc tĩnh tạo thành thiết bị khóa mở. Khi phanh đóng,thiết bị tự khóa, để dao phanh sẽ không rơi ra do trọng lượng của chính nó hoặc tác động của điện, có thể khiến phanh mở mà không có lý do.
Sản phẩm này thường được sử dụng trong hệ thống truyền tải và phân phối điện và đóng một vai trò quan trọng trong việc đảm bảo hoạt động đúng đắn của lưới điện.Các thủ tục an toàn thích hợp nên được tuân thủ khi làm việc với các công tắc này, và chỉ có nhân viên có trình độ và được đào tạo nên được phép vận hành và bảo trì chúng.
Sản phẩm được mô tả bao gồm một cơ sở (bảng), thanh cách nhiệt, phần dẫn điện và thiết bị khóa.Con dao được lắp đặt trên đầu dao tiếp xúc động thông qua các bu lông và được kết nối riêng với đầu tiếp xúc tĩnh. Mỗi mặt được duy trì trong một tình trạng tiếp xúc tốt bởi áp lực của xuân nén.làm tăng bề mặt phân tán nhiệt và làm giảm sự gia tăng nhiệt độĐiều này góp phần vào sức mạnh cơ học của con dao và làm cho nó ổn định nhiệt động chống lại mạch ngắn.
Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của dao tiếp xúc và móc khóa tĩnh trên dây tiếp xúc tĩnh tạo thành thiết bị khóa mở. Khi phanh đóng,thiết bị tự khóa, để dao phanh sẽ không rơi ra do trọng lượng của chính nó hoặc tác động của điện, có thể khiến phanh mở mà không có lý do.
Sản phẩm này thường được sử dụng trong hệ thống truyền tải và phân phối điện và đóng một vai trò quan trọng trong việc đảm bảo hoạt động đúng đắn của lưới điện.Các thủ tục an toàn thích hợp nên được tuân thủ khi làm việc với các công tắc này, và chỉ có nhân viên có trình độ và được đào tạo nên được phép vận hành và bảo trì chúng.
Điều kiện:
Đặc điểm:
1Khả năng xử lý điện áp và dòng điện cao: các công tắc ngắt điện áp cao được thiết kế để xử lý điện áp và dòng điện cao thường thấy trong các hệ thống điện cao áp,và thường được đánh giá cho 69 kV trở lên.
2Các liên lạc cố định và di động: các công tắc ngắt điện áp cao có một bộ các liên lạc cố định và di động được tách ra bởi một khoảng cách không khí.các thiết bị tiếp xúc tiếp xúc với nhau, cho phép dòng chảy chảy qua mạch. Khi công tắc được mở, các liên lạc được tách ra, gián đoạn dòng chảy của dòng chảy qua mạch.
3Hoạt động bằng tay hoặc động cơ: các công tắc ngắt điện áp cao có thể được vận hành bằng tay hoặc động cơ, tùy thuộc vào ứng dụng và yêu cầu cụ thể.Các công tắc có động cơ cho phép điều khiển từ xa, có thể cải thiện an toàn và tiện lợi.
4Xây dựng ngoài trời: các công tắc ngắt điện áp cao được thiết kế để sử dụng ngoài trời và thường được xây dựng bằng vật liệu bền như thép hoặc nhôm.Chúng được xây dựng để chịu được những điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực đoan, gió, mưa và bụi.
5Các chỉ số trực quan: các công tắc ngắt điện áp cao thường có các chỉ số trực quan để hiển thị trạng thái của công tắc, chẳng hạn như mở hoặc đóng.Điều này cho phép các nhà khai thác nhanh chóng và dễ dàng xác định tình trạng của công tắc.
6Các tính năng an toàn: Các công tắc ngắt điện áp cao được thiết kế với các tính năng an toàn để bảo vệ công nhân và công chúng khỏi các mối nguy hiểm điện.như tiếp xúc vô tình với các bộ phận hoạt động của hệ thốngCác tính năng này có thể bao gồm khóa an toàn, các điều khoản nối đất và nhãn cảnh báo.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
