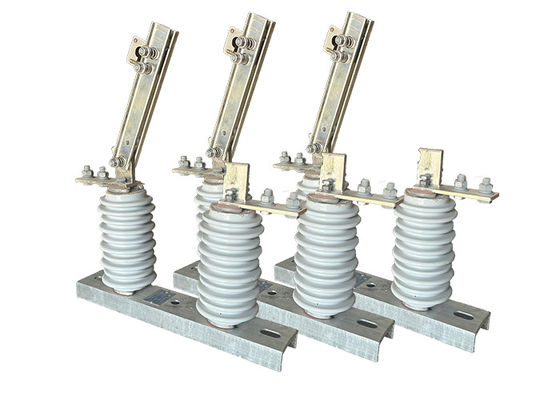

High Voltage AC Power Isolator Disconnect Switch Ceramic Isolator Single Phase Hookstick hoạt động với nút ngắt kết nối
Mô tả sản phẩm:
Máy cách ly điện cao áp, còn được gọi là công tắc ngắt kết nối hoặc công tắc cách ly, là một thành phần thiết yếu trong các hệ thống điện cao áp.Nó phục vụ mục đích ngắt kết nối hoặc cô lập một phần cụ thể của mạch điện từ nguồn điện của nó.
Chức năng chính của công tắc cô lập điện áp cao là phá vỡ mạch điện, tạo ra một sự tách biệt giữa thiết bị và nguồn điện.Việc ngắt kết nối và cô lập này cho phép nhân viên bảo trì làm việc an toàn trên thiết bị mà không có nguy cơ sốc điện.
Không giống như bộ ngắt mạch chân không, bộ cách ly điện cao áp không cung cấp khả năng tắt cung.Nó không được thiết kế để ngắt hoặc tắt các vòng cung điện có thể xảy ra trong quá trình chuyển mạch hoặc các điều kiện lỗi.
Trong hệ thống điện cao áp, bộ cách ly điện cao áp thường được phối hợp với bộ ngắt mạch chân không.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được vận hành để cô lập vật lý mạch và hiển thị trực quan việc ngắt kết nối.
Máy cách ly điện cao áp đóng một vai trò quan trọng trong việc đảm bảo an toàn cho nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và tạo ra một khoảng trống không khí có thể nhìn thấyHành động này xác nhận rằng thiết bị đã được khử năng lượng và an toàn cho các hoạt động bảo trì.
Hoạt động:
1 Chuẩn bị: Trước khi sử dụng công tắc, mạch nên được khử năng lượng và nối đất đúng cách để ngăn ngừa bất kỳ mối nguy hiểm điện nào.Các công tắc nên được kiểm tra cho bất kỳ dấu hiệu của thiệt hại hoặc hao mòn.
2 Đóng công tắc: Để đóng công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí đóng.cho phép dòng chảy qua mạch.
3 Mở công tắc: Để mở công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển sang vị trí mở.ngắt dòng điện.
4 Quản lý vòng cung: Khi công tắc được mở, một vòng cung điện có thể xảy ra giữa các tiếp xúc, có thể nguy hiểm và gây ra thiệt hại cho công tắc.Chuyển đổi có thể được trang bị các thiết bị như cầu vồng hoặc cuộn cuộn nổ.
5 An toàn: Người vận hành các công tắc ngắt điện áp cao phải tuân thủ các quy trình an toàn thích hợp để ngăn ngừa các mối nguy hiểm điện.và sau các thủ tục khóa/đặt thẻ.
Cấu trúc:
Sản phẩm này bao gồm cơ sở (bảng), thanh cách nhiệt, phần dẫn và thiết bị khóa.và đầu kia của con dao được kết nối riêng với đầu liên lạc tĩnh, và mỗi bên được duy trì trong một trạng thái tiếp xúc tốt bởi áp lực của mùa xuân nén.nhưng cũng có lợi cho việc giảm nhiệt độ tăng, và cải thiện sức mạnh cơ học của con dao, làm cho sự ổn định nhiệt động chống lại mạch ngắn.Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của con dao tiếp xúc và móc khóa tĩnh trên tiếp xúc tĩnh tạo thành thiết bị khóa mở, tự khóa khi phanh được đóng, để dao phanh không tự rơi ra do trọng lượng của chính nó hoặc tác động của điện,dẫn đến việc mở phanh mà không có lý do.
Rủi ro an toàn
Động lực điện: Các công tắc ngắt điện áp cao có thể gây ra một cú sốc điện gây tử vong nếu chúng không được xử lý đúng cách.Điều này có thể xảy ra nếu công tắc không được cách ly đúng cách trước khi mở hoặc nếu có lỗi trong thiết bị.
2 Arc flash: Khi các công tắc ngắt điện áp cao được mở, một tia sáng cung có thể xảy ra, có thể giải phóng một lượng năng lượng đáng kể dưới dạng nhiệt, ánh sáng và áp suất.tổn thương mắt, và những vết thương khác.
3Thất bại thiết bị: Các công tắc ngắt điện áp cao có thể bị hỏng nếu không được bảo trì đúng cách hoặc bị quá tải. Điều này có thể dẫn đến hư hỏng thiết bị, hỏa hoạn điện và các mối nguy khác.
4Các nguy cơ môi trường: Các công tắc ngắt điện áp cao thường được đặt trong môi trường ngoài trời, nơi chúng có thể tiếp xúc với điều kiện thời tiết khắc nghiệt, chẳng hạn như gió mạnh, mưa lớn,và sét đâmNhững điều kiện này có thể tạo ra các rủi ro an toàn bổ sung cho nhân viên đang vận hành hoặc bảo trì thiết bị.
P.S.
Để giảm thiểu rủi ro liên quan đến các công tắc ngắt điện áp cao, điều quan trọng là phải tuân thủ các quy trình an toàn thích hợp, bao gồm sử dụng thiết bị bảo vệ cá nhân phù hợp.sau các thủ tục khóa và rút, và đảm bảo rằng chỉ có nhân viên có trình độ và được đào tạo được phép vận hành và bảo trì thiết bị.Bảo trì và kiểm tra thường xuyên thiết bị cũng có thể giúp giảm nguy cơ bị hỏng thiết bị và các mối nguy khác.
Ứng dụng:
1.Circcuit cô lập: High voltage điện cô lập chủ yếu được sử dụng để cô lập các phần của một hệ thống điện cho bảo trì hoặc sửa chữa công việc.Điều này cho phép người lao động làm việc an toàn trên mạch bị cô lập mà không có nguy cơ bị điện giật hoặc các mối nguy hiểm điện khác.
2An toàn: Các bộ cách ly điện cao áp cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân và công chúng khỏi các mối nguy hiểm điện.Các bộ cách ly điện cao áp ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động của hệ thống và giảm nguy cơ tai nạn điện.
3Bảo vệ lỗi: Các bộ cách ly điện cao áp cũng có thể được sử dụng để bảo vệ hệ thống điện khỏi lỗi, chẳng hạn như mạch ngắn và quá tải.Các bộ cách ly điện cao áp ngăn lỗi lây lan sang các bộ phận khác của hệ thống và gây ra thiệt hại thêm.
4Chuyển đổi: Các bộ cách ly điện cao áp có thể được sử dụng như một thiết bị chuyển đổi để điều khiển dòng điện trong một hệ thống.dòng điện có thể được hướng đến các bộ phận khác nhau của hệ thống khi cần thiết.
5Kiểm tra: Máy cách ly điện cao áp cũng có thể được sử dụng cho mục đích thử nghiệm, chẳng hạn như để đo điện áp hoặc dòng trong mạch, hoặc để kiểm tra hiệu suất của các thành phần khác trong hệ thống.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
