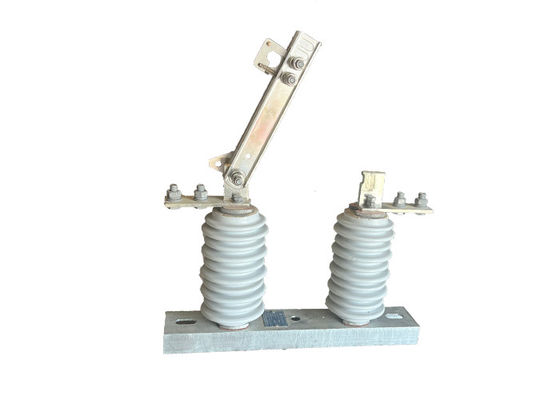

Hookstick Switch ngoài trời 1 chân đai tự động điều khiển cách ly điện lắp đặt cho đường dây điện trên cao
Mô tả sản phẩm:
Máy cô lập điện cao áp là một công tắc điện được sử dụng để cô lập một mạch điện cao áp đơn pha từ nguồn điện của nó.Nó thường được sử dụng trong các hệ thống phân phối điện để cung cấp một phương tiện an toàn để ngắt kết nối điện đến một phần cụ thể của mạch cho mục đích bảo trì hoặc sửa chữaCác công tắc thường bao gồm một bộ các liên lạc có thể được mở hoặc đóng bằng tay hoặc tự động, tùy thuộc vào ứng dụng.dòng chảy có thể chảy qua mạch, và khi công tắc mở, mạch được ngắt kết nối với nguồn điện.
Chuyển đổi cách ly thường được trang bị một bộ các liên lạc có thể được vận hành bằng tay hoặc tự động, tùy thuộc vào các yêu cầu ứng dụng và hệ thống cụ thể.Bằng cách mở hoặc đóng các liên lạc này, công tắc điều khiển dòng điện trong mạch. Khi công tắc đóng, mạch được kết nối với nguồn điện, cho phép dòng điện chảy. Ngược lại, khi công tắc mở,mạch bị ngắt kết nối với nguồn điện, hiệu quả gián đoạn dòng chảy hiện tại.
Ưu điểm:
1Cấu trúc đơn giản: Chuyển đổi cách ly được thiết kế với một cấu trúc đơn giản, làm cho nó dễ hiểu và vận hành.
Bảo trì thấp: Do thiết kế và cấu trúc của nó, công tắc cách ly đòi hỏi bảo trì tối thiểu, giảm nhu cầu kiểm tra và sửa chữa thường xuyên.
2.Linearity phá vỡ và đóng cao: Chuyển đổi cách ly có tính tuyến tính phá vỡ và đóng tuyệt vời, đảm bảo hoạt động trơn tru và đáng tin cậy trong các hoạt động chuyển đổi.
3Độ tin cậy cao: Chuyển đổi được xây dựng để cung cấp hiệu suất đáng tin cậy, giảm thiểu nguy cơ trục trặc hoặc thất bại trong quá trình hoạt động.
4.So sánh với các tiêu chuẩn quốc tế: Chuyển đổi cách ly GW9-12 ((W) đáp ứng hoặc vượt quá mức sản phẩm tương tự cả trong nước và quốc tế,đảm bảo tính tương thích và khả năng cạnh tranh trên thị trường.
Cấu trúc:
1Cơ thể cô lập sứ: Cơ thể cô lập là thành phần chính của bộ cô lập và thường được làm bằng sứ bền cao.Nó được thiết kế để cung cấp cách điện giữa dây dẫn và cấu trúc hỗ trợ, và được đúc thành hình dạng và kích thước mong muốn.
2Thiết bị kết thúc kim loại: Thiết bị kết thúc kim loại được gắn vào thân cách điện và cung cấp một phương tiện để kết nối cách điện với dây dẫn và cấu trúc hỗ trợ.Chúng thường được làm bằng thép kẽm hoặc vật liệu chống ăn mòn khác, và có thể được thiết kế với các tính năng đặc biệt như các khe tách hoặc các khớp bóng và ổ cắm để dễ dàng lắp đặt.
3Hợp chất niêm phong: Một hợp chất niêm phong được sử dụng để niêm phong khớp giữa cơ thể cách điện và phụ kiện cuối kim loại, ngăn ngừa độ ẩm và chất gây ô nhiễm xâm nhập vào bên trong của cách điện.
4Phần cứng: Phần cứng như bu lông, hạt và máy giặt được sử dụng để gắn các phụ kiện cuối kim loại vào cơ thể cách nhiệt và cấu trúc hỗ trợ.
Nắp nắp: Nắp nắp được sử dụng để bảo vệ các phụ kiện cuối kim loại khỏi ăn mòn và hư hỏng, và có thể được làm bằng nhựa hoặc vật liệu khác.
5Các tính năng bổ sung: Tùy thuộc vào ứng dụng cụ thể, các bộ cách ly điện cao áp bằng sứ có thể được thiết kế với các tính năng bổ sung như rào cản cách ly, đường vòm,và chuyển mạch đất để cải thiện hiệu suất và an toàn của họ.
Mẹo an toàn:
1Thực hiện kiểm tra và bảo trì thường xuyên trên công tắc để đảm bảo hoạt động đúng đắn của nó. Điều này bao gồm kiểm tra sức đề kháng cách nhiệt của công tắc, xác minh hoạt động của khóa an toàn,và kiểm tra bất kỳ sự nóng lên bất thường hoặc rung động.
2. Thực hiện một quy trình khóa / gắn thẻ trước khi thực hiện bảo trì hoặc sửa chữa công việc trên công tắc.Quy trình này liên quan đến khóa và đánh dấu công tắc để ngăn ngừa năng lượng ngẫu nhiên trong khi làm việc đang được thực hiện, cung cấp một lớp an toàn bổ sung.
3Cung cấp đào tạo đầy đủ cho nhân viên sẽ vận hành hoặc làm việc trên công tắc.cũng như các mối nguy tiềm ẩn liên quan đến việc chuyển đổi.
4Thực hiện một hệ thống quản lý an toàn toàn bao gồm kiểm toán an toàn thường xuyên, đánh giá nguy hiểm và báo cáo sự cố.Cách tiếp cận chủ động về an toàn này giúp xác định và giải quyết các rủi ro tiềm ẩn trước khi chúng dẫn đến tai nạn hoặc thương tích.
5Đảm bảo có hệ thống thông gió và làm mát thích hợp cho các công tắc cô lập điện áp cao nằm trong không gian kín hoặc kín. 6.Việc thông gió đầy đủ giúp phân tán nhiệt và ngăn chặn công tắc quá nóng, có thể dẫn đến trục trặc hoặc thậm chí cháy.
Điều kiện:
1. Độ cao không vượt quá 1000m
2. Nhiệt độ không khí xung quanh: tối đa + 40'C; tối thiểu:Khu vực chung -30'C, Paramos -40 C;
3. Áp lực gió không vượt quá 700Pa. ((tương ứng với tốc độ gió 34m/s);
4Trận động đất không quá 8 độ.
5Tình hình làm việc không có rung động dữ dội thường xuyên;
6Các vị trí lắp đặt của bình thường loại cách ly nên được giữ xa hình thức khí, khói hóa chất lắng đọng, muối phun muối, bụi
và các chất nổ và ăn mòn khác ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly
7.Pollution-proof loại cách ly được áp dụng cho khu vực dẫn độ bẩn nghiêm trọng, tuy nhiên, nó không nên là bất kỳ vật liệu nổ và vật liệu gây cháy
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
