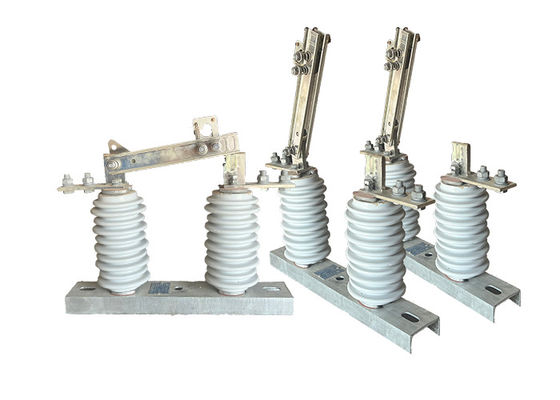

Động tay ngoài trời 1 Pole Disconnector Switch An toàn vận hành AC Power 1000A Vertical Group Disconnect Switches
Mô tả sản phẩm:
Máy cách ly điện cao áp, còn được gọi là công tắc ngắt kết nối hoặc công tắc cách ly, là một thành phần thiết yếu trong các hệ thống điện cao áp.Nó phục vụ mục đích ngắt kết nối hoặc cô lập một phần cụ thể của mạch điện từ nguồn điện của nó.
Chức năng chính của bộ cách ly điện cao áp là phá vỡ mạch điện, tạo ra một sự tách biệt giữa thiết bị và nguồn điện.Việc ngắt kết nối và cô lập này cho phép nhân viên bảo trì làm việc an toàn trên thiết bị mà không có nguy cơ sốc điện.
Không giống như bộ ngắt mạch chân không, bộ cách ly điện cao áp không cung cấp khả năng tắt cung.Nó không được thiết kế để ngắt hoặc tắt các vòng cung điện có thể xảy ra trong quá trình chuyển mạch hoặc các điều kiện lỗi.
Trong hệ thống điện cao áp, bộ cách ly điện cao áp thường được phối hợp với bộ ngắt mạch chân không.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được vận hành để cô lập vật lý mạch và hiển thị trực quan việc ngắt kết nối.
Máy cách ly điện cao áp đóng một vai trò quan trọng trong việc đảm bảo an toàn của nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và tạo ra một khoảng trống không khí có thể nhìn thấyHành động này xác nhận rằng thiết bị đã được khử năng lượng và an toàn cho các hoạt động bảo trì.
Tính năng:
1Đánh giá điện áp cao: Các công tắc cách ly điện áp cao được thiết kế để chịu được mức điện áp cao, thường dao động từ vài ngàn volt đến vài trăm ngàn volt.
2Xây dựng mạnh mẽ: Các công tắc cách ly điện áp cao thường được làm bằng vật liệu có khả năng chống điện cao, ăn mòn và các hình thức thiệt hại khác, chẳng hạn như đồ sứ hoặc polyme.
3.Arc Chutes: Nhiều công tắc cách ly điện áp cao được thiết kế với các công tắc cung, giúp phân tán nhiệt do cung điện tạo ra và ngăn ngừa hư hỏng công tắc.
4. Earth Switch: Một số công tắc cô lập điện áp cao được trang bị một công tắc nối đất, cung cấp một mức độ an toàn bổ sung bằng cách nối đất phần cô lập của mạch.
5Cơ chế khóa: Để ngăn chặn việc đóng ngẫu nhiên của công tắc trong khi thực hiện công việc bảo trì,nhiều công tắc cách ly điện áp cao được trang bị một cơ chế khóa nhau ngăn chặn công tắc được đóng cho đến khi tất cả các thủ tục an toàn đã được tuân thủ.
6. Chỉ báo trực quan: Các công tắc cách ly điện áp cao cũng có thể bao gồm các chỉ báo trực quan, chẳng hạn như đèn hoặc cờ,cung cấp một dấu hiệu rõ ràng cho thấy nếu công tắc ở vị trí mở hoặc đóng.
Ứng dụng:
1. Mạng điện: Chuyển đổi cách ly thẳng đứng điện áp cao trên cao là một thành phần quan trọng trong lưới điện, nơi nó được sử dụng để cách ly các phần của đường truyền để bảo trì hoặc sửa chữa.Điều này giúp đảm bảo rằng lưới điện vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.
2. Các trạm phụ điện: Chuyển đổi cách ly thẳng đứng điện áp cao trên cao cũng thường được sử dụng trong các trạm phụ điện,khi nó được sử dụng để cô lập các bộ biến đổi riêng lẻ hoặc các thiết bị khác để bảo trì hoặc sửa chữaĐiều này giúp đảm bảo rằng trạm phụ vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.
3Các hệ thống năng lượng tái tạo: Chuyển bộ cách ly thẳng đứng điện áp cao trên cao cũng được sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như các nhà máy điện gió và mặt trời,để cô lập các phần của đường truyền để bảo trì hoặc sửa chữaĐiều này giúp đảm bảo rằng hệ thống năng lượng tái tạo vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.
Hoạt động:
1Các chỉ số trực quan: Các công tắc ngắt điện áp cao có thể có các chỉ số trực quan, chẳng hạn như các chỉ số vị trí hoặc đèn trạng thái, để cung cấp khả năng nhìn rõ tình trạng của công tắc (mở hoặc đóng).Những chỉ số này giúp người vận hành nhanh chóng xác định vị trí của công tắc và tránh tình cờ tiếp xúc với mạch điện.
2Cơ chế khóa: Một số công tắc ngắt điện áp cao được trang bị các cơ chế khóa ngăn chặn công tắc được mở hoặc đóng trong một số điều kiện nhất định.một công tắc có thể có một khóa kết nối cơ học hoặc điện yêu cầu mạch phải được khử năng lượng trước khi công tắc có thể hoạt động, tăng cường an toàn.
3Hoạt động từ xa: Các công tắc ngắt điện áp cao có thể được vận hành từ xa bằng cách sử dụng các hệ thống điều khiển hoặc thiết bị. Hoạt động từ xa giảm thiểu nhu cầu nhân viên ở gần công tắc,Giảm nguy cơ nguy hiểm do điện và cải thiện hiệu quả hoạt động.
4Độ bền môi trường: Các công tắc ngắt điện áp cao thường được thiết kế để chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, độ ẩm và môi trường ăn mòn.Chúng có thể có vỏ cứng, các chất niêm phong và lớp phủ để đảm bảo hoạt động đáng tin cậy và tuổi thọ trong môi trường khó khăn.
5Khám phá và chỉ ra lỗi: Các công tắc ngắt điện áp cao tiên tiến có thể kết hợp các cơ chế phát hiện và chỉ ra lỗi.như quá mức hoặc mạch ngắn, và cung cấp các báo động trực quan hoặc âm thanh để cảnh báo các nhà khai thác về các vấn đề tiềm ẩn, tạo điều kiện cho hành động nhanh chóng và giảm thiểu thiệt hại.
Điều kiện:
1Độ cao tối đa trong khu vực được chỉ định không vượt quá 1000 mét so với mực nước biển.
2Nhiệt độ không khí xung quanh có giới hạn nhất định. Nhiệt độ tối đa không được vượt quá +40 °C, và nhiệt độ tối thiểu có thể thay đổi tùy thuộc vào khu vực cụ thể.Nhiệt độ tối thiểu không nên giảm xuống dưới -30°C, trong khi ở các khu vực Paramos, nó không nên giảm xuống dưới -40 ° C.
3Áp lực gió không được vượt quá 700 Pascal (Pa), tương ứng với tốc độ gió khoảng 34 mét/giây.Giới hạn này đảm bảo rằng thiết bị có thể chịu được sức mạnh của gió mà không ảnh hưởng đến chức năng hoặc tính toàn vẹn của cấu trúc.
4Độ mạnh của trận động đất không nên vượt quá 8 độ. Điều này đề cập đến cường độ hoạt động địa chấn tối đa mà thiết bị có thể chịu đựng mà không bị hư hỏng.Thang đo cụ thể được sử dụng để đo cường độ động đất có thể phụ thuộc vào khu vực hoặc quốc gia.
5Môi trường làm việc phải không có rung động mạnh mẽ thường xuyên. Yêu cầu này đảm bảo rằng thiết bị vẫn ổn định và hoạt động trong điều kiện hoạt động bình thường.Động thái quá mức có thể ảnh hưởng đến hiệu suất và tuổi thọ của bộ cách ly.
6Các thiết bị cô lập loại thông thường nên được lắp đặt ở những nơi tránh xa khí, khói, trầm tích hóa học, sương mù, bụi và các chất nổ hoặc ăn mòn khác.Các vật liệu này có thể có tác động có hại đến khả năng cách nhiệt và dẫn của bộ cách nhiệt, có khả năng làm ảnh hưởng đến hiệu suất và an toàn của nó.
7Các loại cách ly chống ô nhiễm được thiết kế để sử dụng trong các khu vực bị ô nhiễm nghiêm trọng.không nên có sự hiện diện của các chất nổ hoặc vật liệu có thể gây cháyYêu cầu này đảm bảo rằng bộ cách ly vẫn an toàn và hoạt động mặc dù các điều kiện môi trường đầy thách thức.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
