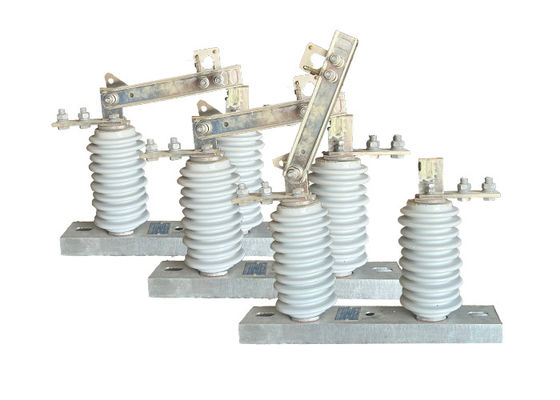

GW9 Series Tự động ngắt kết nối hookstick Switch 630A Overload Function Industrial High Voltage Electrical Isolator

GW9 Series Tự động ngắt kết nối hookstick Switch 630A Overload Function Industrial High Voltage Electrical Isolator

Mô tả sản phẩm:

High Voltage Electrical Isolator là một loại công tắc điện được sử dụng trong các hệ thống điện để cô lập một mạch từ phần còn lại của hệ thống cho mục đích bảo trì hoặc an toàn.Thuật ngữ "chẳng" đề cập đến định hướng của bộ cách ly, được lắp thẳng đứng trên cấu trúc hỗ trợ.

Máy cô lập điện cao áp thường được sử dụng trong hệ thống truyền và phân phối điện cao áp để cô lập các phần của mạng cho các công việc bảo trì hoặc sửa chữa.Chúng được thiết kế để xử lý điện áp và dòng điện cao và thường được lắp đặt ở các địa điểm ngoài trời.

Máy cách ly điện cao áp thường bao gồm một bộ các liên lạc tĩnh và di động được tách ra bởi một khoảng cách không khí.các thiết bị tiếp xúc tiếp xúc với nhau, cho phép dòng chảy chảy qua mạch.ngắt dòng điện thông qua mạch và cô lập nó khỏi phần còn lại của hệ thống.

Các bộ cô lập điện cao áp là một thành phần quan trọng của an toàn và độ tin cậy hệ thống điện và được thiết kế để hoạt động trong nhiều điều kiện môi trường khác nhau.Chúng thường phải chịu các yêu cầu kiểm tra và chứng nhận nghiêm ngặt để đảm bảo rằng chúng đáp ứng các tiêu chuẩn công nghiệp về hiệu suất và an toàn.

Tính năng:

1Đánh giá điện áp cao: Các công tắc cách ly điện áp cao được thiết kế để chịu được mức điện áp cao, thường dao động từ vài ngàn volt đến vài trăm ngàn volt.

2Xây dựng mạnh mẽ: Các công tắc cách ly điện áp cao thường được làm bằng vật liệu có khả năng chống điện cao, ăn mòn và các hình thức thiệt hại khác, chẳng hạn như đồ sứ hoặc polyme.

3.Arc Chutes: Nhiều công tắc cách ly điện áp cao được thiết kế với các công tắc cung, giúp phân tán nhiệt do cung điện tạo ra và ngăn ngừa hư hỏng công tắc.

4. Earth Switch: Một số công tắc cô lập điện áp cao được trang bị một công tắc nối đất, cung cấp một mức độ an toàn bổ sung bằng cách nối đất phần cô lập của mạch.

5Cơ chế khóa: Để ngăn chặn việc đóng ngẫu nhiên của công tắc trong khi thực hiện công việc bảo trì,nhiều công tắc cách ly điện áp cao được trang bị một cơ chế khóa nhau ngăn chặn công tắc được đóng cho đến khi tất cả các thủ tục an toàn đã được tuân thủ.

6. Chỉ báo trực quan: Các công tắc cách ly điện áp cao cũng có thể bao gồm các chỉ báo trực quan, chẳng hạn như đèn hoặc cờ,cung cấp một dấu hiệu rõ ràng cho thấy nếu công tắc ở vị trí mở hoặc đóng.

Ứng dụng:

1Bảo trì và sửa chữa: Chuyển đổi ngắt kết nối được sử dụng để cô lập một phần của đường dây điện cho mục đích bảo trì hoặc sửa chữa.Điều này cho phép nhân viên bảo trì làm việc an toàn mà không có nguy cơ bị điện giật.

2. Load Shedding: Trong trường hợp quá tải điện, công tắc ngắt kết nối có thể được sử dụng để giảm tải và ngăn ngừa thiệt hại cho đường dây điện hoặc thiết bị.

3Phân biệt lỗi: Chuyển đổi ngắt kết nối có thể được sử dụng để cô lập một phần của đường dây điện trong trường hợp lỗi, chẳng hạn như mạch ngắn hoặc lỗi mặt đất.Điều này ngăn chặn lỗi lây lan sang các phần khác của mạng và gây ra thiệt hại thêm.

4Hoạt động chuyển đổi: Chuyển đổi ngắt kết nối được sử dụng cho các hoạt động chuyển đổi, chẳng hạn như kết nối hoặc ngắt kết nối các nguồn điện hoặc chuyển hướng điện đến các phần khác nhau của mạng.

5Bảo vệ: Chuyển đổi ngắt kết nối thường được sử dụng kết hợp với các thiết bị bảo vệ khác, chẳng hạn như bộ ngắt mạch và bộ bảo hiểm, để bảo vệ đường dây điện và thiết bị khỏi bị hư hại.

6Năng lượng tái tạo: Với việc sử dụng ngày càng nhiều các nguồn năng lượng tái tạo, chẳng hạn như gió và mặt trời, các công tắc ngắt kết nối được sử dụng để kết nối và ngắt kết nối các nguồn này với lưới điện.

Hoạt động:

1Các chỉ số trực quan: Các công tắc ngắt điện áp cao có thể có các chỉ số trực quan, chẳng hạn như các chỉ số vị trí hoặc đèn trạng thái, để cung cấp khả năng nhìn rõ tình trạng của công tắc (mở hoặc đóng).Những chỉ số này giúp người vận hành nhanh chóng xác định vị trí của công tắc và tránh tình cờ tiếp xúc với mạch điện.
2Cơ chế khóa: Một số công tắc ngắt điện áp cao được trang bị các cơ chế khóa ngăn chặn công tắc được mở hoặc đóng trong một số điều kiện nhất định.một công tắc có thể có một khóa kết nối cơ học hoặc điện yêu cầu mạch phải được khử năng lượng trước khi công tắc có thể hoạt động, tăng cường an toàn.
3Hoạt động từ xa: Các công tắc ngắt điện áp cao có thể được vận hành từ xa bằng cách sử dụng các hệ thống điều khiển hoặc thiết bị. Hoạt động từ xa giảm thiểu nhu cầu nhân viên ở gần công tắc,Giảm nguy cơ nguy hiểm do điện và cải thiện hiệu quả hoạt động.
4Độ bền môi trường: Các công tắc ngắt điện áp cao thường được thiết kế để chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, độ ẩm và môi trường ăn mòn.Chúng có thể có vỏ cứng, các chất niêm phong và lớp phủ để đảm bảo hoạt động đáng tin cậy và tuổi thọ trong môi trường khó khăn.
5Khám phá và chỉ ra lỗi: Các công tắc ngắt điện áp cao tiên tiến có thể kết hợp các cơ chế phát hiện và chỉ ra lỗi.như quá mức hoặc mạch ngắn, và cung cấp các báo động trực quan hoặc âm thanh để cảnh báo cho các nhà khai thác về các vấn đề tiềm ẩn, tạo điều kiện cho hành động nhanh chóng và giảm thiểu thiệt hại.

Điều kiện:

1Độ cao tối đa cho việc lắp đặt không được vượt quá 1000m.

2Nhiệt độ không khí xung quanh không nên vượt quá +40'C, và trong các khu vực chung, nó không nên giảm xuống dưới -30'C. Trong các khu vực Paramos, nó không nên giảm xuống dưới -40'C.

3Áp lực gió không được vượt quá 700Pa, tương ứng với tốc độ gió 34m/s.

4.Điện cách ly sẽ có thể chịu được động đất lên đến 8 độ.

5. Các thiết bị cô lập nên được lắp đặt ở một vị trí mà không có rung động mạnh mẽ thường xuyên.

6Đối với các loại cách ly thông thường, chúng nên được giữ xa khỏi khí, khói, lắng đọng hóa học, sương mù, bụi,và các vật liệu nổ và ăn mòn khác có thể ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly.

7Các loại cách ly chống ô nhiễm phù hợp để sử dụng trong các khu vực dẫn điện bẩn nghiêm trọng, nhưng chúng không nên được lắp đặt trong các khu vực có bất kỳ vật liệu nổ hoặc gây cháy nào.

Các thông số kỹ thuật:
