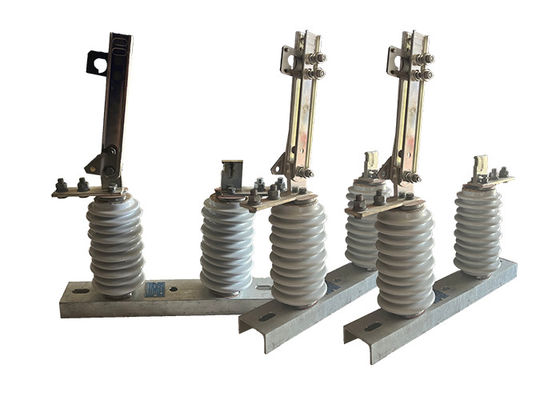

Tự động vận hành điện cao áp cách ly 8 cấp độ cường độ động đất phá vỡ móc móc gốm
Mô tả sản phẩm:
Máy cách ly điện cao áp là một loại công tắc điện được sử dụng để cách ly một phần của đường truyền điện trên không để bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống điện cao áp, chẳng hạn như những người được sử dụng bởi các công ty điện để truyền điện qua những khoảng cách dài.
Chuyển đổi được gắn trên một cấu trúc trên cao, chẳng hạn như một tháp truyền tải hoặc cột, và được thiết kế để chịu được điều kiện môi trường khắc nghiệt gặp phải trong các hệ thống điện ngoài trời.Nó có tính năng một chiều dọc, hoặc chuyển động lên và xuống, để kết nối hoặc ngắt kết nối các liên lạc công tắc, thường được làm bằng đồng hoặc các vật liệu dẫn điện khác.
Máy cách ly điện được thiết kế để cung cấp một sự gián đoạn rõ ràng trong đường truyền, cho phép nhân viên bảo trì làm việc an toàn trên đường dây mà không có nguy cơ bị điện giật hoặc làm hỏng thiết bị.Nó thường được sử dụng kết hợp với các thiết bị an toàn khác, chẳng hạn như công tắc nối đất và ngăn sóng, để bảo vệ hệ thống điện và những người làm việc trên đó.
Nhìn chung, bộ cách ly điện cao áp là một thành phần quan trọng của các hệ thống truyền tải điện hiện đại, đảm bảo hoạt động đáng tin cậy và an toàn của lưới điện.
Ứng dụng:
1Bảo trì và sửa chữa: Loadbuster Electrical Isolator thường được sử dụng để cô lập và nối đất các đường dây phân phối điện cho các hoạt động bảo trì và sửa chữa.Nó cho phép nhân viên bảo trì làm việc an toàn trên thiết bị năng lượng mà không có nguy cơ bị điện giật.
2Phản ứng khẩn cấp: Loadbuster Electrical Isolator có thể được sử dụng trong các tình huống khẩn cấp, chẳng hạn như mất điện hoặc thiên tai,để cô lập và nối đất các đường dây phân phối điện và khôi phục điện an toàn.
3Hoạt động chuyển mạch: Loadbuster Electrical Isolator có thể được sử dụng để mở hoặc đóng các công tắc và thực hiện các hoạt động chuyển mạch khác trên các đường dây phân phối điện.
Mẹo an toàn:
1Luôn đeo trang thiết bị bảo vệ cá nhân thích hợp (PPE) như găng tay, kính bảo vệ và quần áo chống cháy.
Trước khi làm việc trên công tắc, hãy đảm bảo rằng nguồn cung cấp điện được tắt và công tắc được nối đất đúng cách.
2.Làm theo hướng dẫn của nhà sản xuất để sử dụng công tắc, và không cố gắng bỏ qua các tính năng an toàn hoặc sử dụng công tắc cho các mục đích khác ngoài mục đích sử dụng dự định.
3Khi làm việc trên công tắc, sử dụng các công cụ và thiết bị cách nhiệt để ngăn ngừa sốc điện.
4Tránh chạm vào bất kỳ bộ phận dẫn của công tắc và giữ khoảng cách an toàn với công tắc khi nó đang hoạt động.
5Không bao giờ cố gắng sửa chữa hoặc sửa đổi công tắc của chính mình trừ khi bạn là một chuyên gia có trình độ và được đào tạo.
6Giữ khu vực xung quanh công tắc sạch sẽ và không có chất thải có thể cản trở hoạt động của nó.
7.Thường xuyên kiểm tra công tắc để tìm dấu hiệu hao mòn hoặc hư hỏng, và thay thế bất kỳ bộ phận bị hư hỏng hoặc bị mòn càng sớm càng tốt.
8Chỉ có nhân viên được ủy quyền mới được phép vận hành hoặc thực hiện bảo trì trên công tắc.
9. Trong trường hợp khẩn cấp, làm theo các quy trình khẩn cấp được thiết lập và tắt điện cho công tắc ngay lập tức.
Hoạt động:
1. Đóng công tắc: Khi công tắc được đóng, hai phần dẫn điện của mạch được đưa vào tiếp xúc với nhau, cho phép dòng điện chảy qua mạch.
2Mở công tắc: Khi công tắc được mở, một khoảng cách không khí được tạo ra giữa hai phần dẫn của mạch, cách ly phần này khỏi phần còn lại của hệ thống.Điều này thường được thực hiện để cho phép bảo trì, sửa chữa, hoặc thử nghiệm công việc được thực hiện an toàn.
3Đặt mạch đất: Trước khi bất kỳ công việc nào có thể được thực hiện trên phần cô lập của mạch, điều quan trọng là phải đặt mạch đất để ngăn chặn bất kỳ điện tích dư thừa nào tích tụ.Điều này thường được thực hiện bằng cách sử dụng một công tắc đất hoặc điện cực nối đất.
Cấu trúc:
Sản phẩm này bao gồm cơ sở (bảng), thanh cách nhiệt, phần dẫn và thiết bị khóa.và đầu kia của con dao được kết nối riêng với đầu liên lạc tĩnh, và mỗi bên được duy trì trong một trạng thái tiếp xúc tốt bởi áp lực của mùa xuân nén.nhưng cũng có lợi cho việc giảm nhiệt độ tăng, và cải thiện sức mạnh cơ học của con dao, làm cho sự ổn định nhiệt động chống lại mạch ngắn.Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của con dao tiếp xúc và móc khóa tĩnh trên tiếp xúc tĩnh tạo thành thiết bị khóa mở, tự khóa khi phanh được đóng, để dao phanh không tự rơi ra do trọng lượng của chính nó hoặc tác động của điện,dẫn đến việc mở phanh mà không có lý do.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
