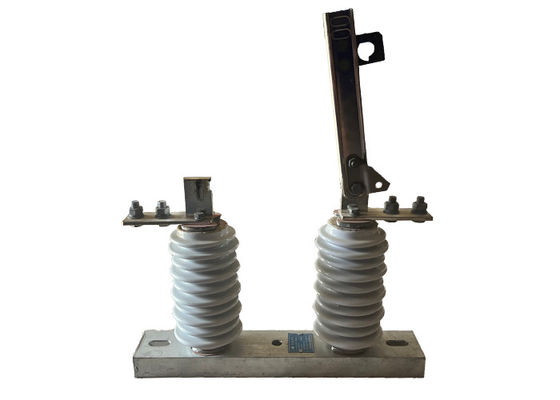

Dễ dàng lắp đặt High Voltage Electrical Isolator Single Phase hoạt động trong hệ thống phân phối điện ngoài trời
Mô tả sản phẩm:
Máy cách ly điện cao áp là một loại thiết bị di động được sử dụng để cách ly và nối đất các đường dây phân phối điện cho mục đích bảo trì, sửa chữa hoặc khẩn cấp.Nó là một công cụ linh hoạt có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm các dây chuyền phân phối trên không, trạm phụ và các cơ sở công nghiệp.
Máy cách ly điện cao áp được thiết kế để được vận hành bởi một người, làm cho nó dễ dàng sử dụng và cơ động.có thể được mở rộng để đạt đến thiết bị điện, và một tập hợp các phụ kiện có thể thay thế, cho phép người dùng thực hiện nhiều nhiệm vụ khác nhau, chẳng hạn như mở hoặc đóng các công tắc và đường nối đất.
Máy cách ly điện được thiết kế để cung cấp một sự gián đoạn rõ ràng trong mạch điện, giúp bảo vệ chống lại sự tiếp xúc vô tình với thiết bị điện.Nó cũng được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh, mưa và tuyết, làm cho nó phù hợp để sử dụng trong môi trường ngoài trời.
Hoạt động:
1Khi bộ cô lập điện HV ở vị trí đóng, các tiếp xúc của bộ cô lập tiếp xúc với nhau, cho phép dòng chảy qua mạch.Các HV cách ly điện được đóng bằng cách tự động hoặc điều khiển từ xa các cách ly, tùy thuộc vào loại cách ly điện HV.
2Để cô lập một phần của hệ thống điện, bộ cô lập điện HV phải được mở.Điều này thường được thực hiện bằng cách tự động hoặc từ xa vận hành bộ cô lập để tách các liên lạc và ngắt dòng chảy của dòng thông qua mạch.
3. Một khi bộ cô lập điện HV được mở, phần của hệ thống điện được kết nối với bộ cô lập được cô lập khỏi phần còn lại của hệ thống.Điều này cho phép bảo trì hoặc sửa chữa công việc được thực hiện an toàn trên mạch cô lập.
4Khi công việc bảo trì hoặc sửa chữa hoàn thành, bộ cô lập điện HV có thể được đóng để khôi phục nguồn điện cho mạch cô lập.Điều này được thực hiện bằng cách sử dụng bằng tay hoặc từ xa các bộ cách ly để kết nối các liên lạc và khôi phục dòng chảy của dòng thông qua mạch.
Nguy cơ an toàn:
Động lực điện: Các công tắc ngắt điện áp cao có thể gây ra một cú sốc điện gây tử vong nếu chúng không được xử lý đúng cách.Điều này có thể xảy ra nếu công tắc không được cách ly đúng cách trước khi mở hoặc nếu có lỗi trong thiết bị.
2 Arc flash: Khi các công tắc ngắt điện áp cao được mở, một tia sáng cung có thể xảy ra, có thể giải phóng một lượng năng lượng đáng kể dưới dạng nhiệt, ánh sáng và áp suất.tổn thương mắt, và những vết thương khác.
3Thất bại thiết bị: Các công tắc ngắt điện áp cao có thể bị hỏng nếu chúng không được bảo trì đúng cách hoặc bị quá tải. Điều này có thể dẫn đến hư hỏng thiết bị, cháy điện và các mối nguy khác.
4Mối nguy hiểm cho môi trường: Các công tắc ngắt điện áp cao thường được đặt trong môi trường ngoài trời, nơi chúng có thể tiếp xúc với điều kiện thời tiết khắc nghiệt, chẳng hạn như gió mạnh, mưa lớn,và sét đâmNhững điều kiện này có thể tạo ra các rủi ro an toàn bổ sung cho nhân viên đang vận hành hoặc bảo trì thiết bị.
P.S.
Để giảm thiểu rủi ro liên quan đến các công tắc ngắt điện áp cao, điều quan trọng là phải tuân thủ các quy trình an toàn thích hợp, bao gồm sử dụng thiết bị bảo vệ cá nhân phù hợp.sau các thủ tục khóa và rút, và đảm bảo rằng chỉ có nhân viên có trình độ và được đào tạo được phép vận hành và bảo trì thiết bị.Bảo trì và kiểm tra thường xuyên thiết bị cũng có thể giúp giảm nguy cơ bị hỏng thiết bị và các mối nguy khác.
Mẹo an toàn:
1Thực hiện kiểm tra và bảo trì thường xuyên trên công tắc để đảm bảo hoạt động đúng đắn của nó. Điều này bao gồm kiểm tra sức đề kháng cách nhiệt của công tắc, xác minh hoạt động của khóa an toàn,và kiểm tra bất kỳ sự nóng lên bất thường hoặc rung động.
2. Thực hiện một quy trình khóa / gắn thẻ trước khi thực hiện bảo trì hoặc sửa chữa công việc trên công tắc.Quy trình này liên quan đến khóa và đánh dấu công tắc để ngăn ngừa năng lượng ngẫu nhiên trong khi làm việc đang được thực hiện, cung cấp một lớp an toàn bổ sung.
3Cung cấp đào tạo đầy đủ cho nhân viên sẽ vận hành hoặc làm việc trên công tắc.cũng như các mối nguy tiềm ẩn liên quan đến việc chuyển đổi.
4Thực hiện một hệ thống quản lý an toàn toàn bao gồm kiểm toán an toàn thường xuyên, đánh giá nguy hiểm và báo cáo sự cố.Cách tiếp cận chủ động về an toàn này giúp xác định và giải quyết các rủi ro tiềm ẩn trước khi chúng dẫn đến tai nạn hoặc thương tích.
5Đảm bảo có hệ thống thông gió và làm mát thích hợp cho các công tắc cô lập điện áp cao nằm trong không gian kín hoặc kín. 6.Việc thông gió đầy đủ giúp phân tán nhiệt và ngăn chặn công tắc quá nóng, có thể dẫn đến trục trặc hoặc thậm chí cháy.
Điều kiện:
1Độ cao tối đa trong khu vực được chỉ định không vượt quá 1000 mét so với mực nước biển.
2Nhiệt độ không khí xung quanh có giới hạn nhất định. Nhiệt độ tối đa không được vượt quá +40 °C, và nhiệt độ tối thiểu có thể thay đổi tùy thuộc vào khu vực cụ thể.Nhiệt độ tối thiểu không nên giảm xuống dưới -30°C, trong khi ở các khu vực Paramos, nó không nên giảm xuống dưới -40 ° C.
3Áp lực gió không được vượt quá 700 Pascal (Pa), tương ứng với tốc độ gió khoảng 34 mét/giây.Giới hạn này đảm bảo rằng thiết bị có thể chịu được sức mạnh của gió mà không ảnh hưởng đến chức năng hoặc tính toàn vẹn của cấu trúc.
4Độ mạnh của trận động đất không nên vượt quá 8 độ. Điều này đề cập đến cường độ hoạt động địa chấn tối đa mà thiết bị có thể chịu đựng mà không bị hư hỏng.Thang đo cụ thể được sử dụng để đo cường độ động đất có thể phụ thuộc vào khu vực hoặc quốc gia.
5Môi trường làm việc phải không có rung động mạnh mẽ thường xuyên. Yêu cầu này đảm bảo rằng thiết bị vẫn ổn định và hoạt động trong điều kiện hoạt động bình thường.Động thái quá mức có thể ảnh hưởng đến hiệu suất và tuổi thọ của bộ cách ly.
6Các thiết bị cô lập loại thông thường nên được lắp đặt ở những nơi tránh xa khí, khói, trầm tích hóa học, sương mù, bụi và các chất nổ hoặc ăn mòn khác.Các vật liệu này có thể có tác động có hại đến khả năng cách nhiệt và dẫn của bộ cách nhiệt, có khả năng làm ảnh hưởng đến hiệu suất và an toàn của nó.
7Các loại cách ly chống ô nhiễm được thiết kế để sử dụng trong các khu vực bị ô nhiễm nghiêm trọng.không nên có sự hiện diện của các chất nổ hoặc vật liệu có thể gây cháyYêu cầu này đảm bảo rằng bộ cách ly vẫn an toàn và hoạt động mặc dù các điều kiện môi trường đầy thách thức.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
