50/60Hz đơn pha điện cao áp cô lập với hoạt động an toàn và dễ dàng lắp đặt công tắc ngắt dọc

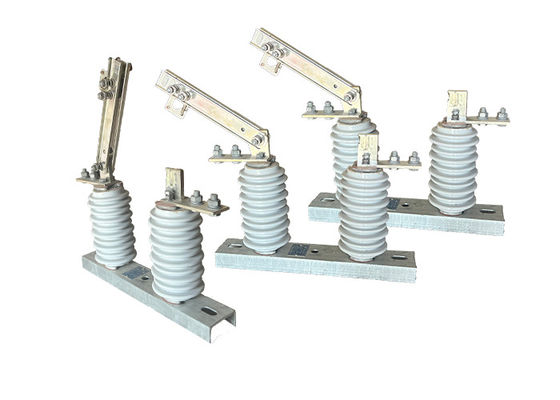

Mô tả sản phẩm:
Máy cô lập điện cao áp, còn được gọi là công tắc ngắt kết nối, được thiết kế đặc biệt để ngắt kết nối hoặc cô lập một phần của mạch điện từ nguồn điện của nó.Nó cung cấp một sự gián đoạn vật lý trong mạch, cho phép nhân viên bảo trì làm việc trên thiết bị một cách an toàn mà không có nguy cơ sốc điện.
Trong hệ thống điện cao áp, công tắc cách ly cao áp và ngắt mạch chân không thường được phối hợp để làm việc cùng nhau.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.
Máy cách ly điện cao áp đóng một vai trò quan trọng trong việc đảm bảo an toàn cho nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng các thiết bị được khử năng lượng và an toàn để làm việc trên.
Cấu trúc:
1Cơ thể cô lập sứ: Cơ thể cô lập là thành phần chính của bộ cô lập và thường được làm bằng sứ bền cao.Nó được thiết kế để cung cấp cách điện giữa dây dẫn và cấu trúc hỗ trợ, và được đúc thành hình dạng và kích thước mong muốn.
2Thiết bị kết thúc kim loại: Thiết bị kết thúc kim loại được gắn vào thân cách điện và cung cấp một phương tiện để kết nối cách điện với dây dẫn và cấu trúc hỗ trợ.Chúng thường được làm bằng thép kẽm hoặc vật liệu chống ăn mòn khác, và có thể được thiết kế với các tính năng đặc biệt như các khe tách hoặc các khớp bóng và ổ cắm để dễ dàng lắp đặt.
3Hợp chất niêm phong: Một hợp chất niêm phong được sử dụng để niêm phong khớp giữa cơ thể cách điện và phụ kiện cuối kim loại, ngăn ngừa độ ẩm và chất gây ô nhiễm xâm nhập vào bên trong của cách điện.
4Phần cứng: Phần cứng như bu lông, hạt và máy giặt được sử dụng để gắn các phụ kiện cuối kim loại vào cơ thể cách nhiệt và cấu trúc hỗ trợ.
Nắp nắp: Nắp nắp được sử dụng để bảo vệ các phụ kiện cuối kim loại khỏi ăn mòn và hư hỏng, và có thể được làm bằng nhựa hoặc vật liệu khác.
5Các tính năng bổ sung: Tùy thuộc vào ứng dụng cụ thể, các bộ cách ly điện cao áp bằng sứ có thể được thiết kế với các tính năng bổ sung như rào cản cách ly, đường vòm,và chuyển mạch đất để cải thiện hiệu suất và an toàn của họ.
Hoạt động:
1Khả năng tương tác: Các công tắc ngắt điện áp cao được thiết kế để tích hợp với các thành phần khác của hệ thống điện, chẳng hạn như bộ ngắt mạch, biến áp hoặc rơle bảo vệ.Sự tương tác này cho phép hoạt động phối hợp và bảo vệ toàn bộ hệ thống, đảm bảo phân phối điện đáng tin cậy và hiệu quả.
2Giám sát và chẩn đoán từ xa: Một số công tắc ngắt điện áp cao được trang bị khả năng giám sát và chẩn đoán từ xa.Các hệ thống này cho phép theo dõi thời gian thực các thông số chuyển đổi, chẳng hạn như nhiệt độ, áp suất và sức đề kháng tiếp xúc, cho phép bảo trì chủ động và khắc phục sự cố để ngăn ngừa lỗi và tối ưu hóa hiệu suất.
3Hoạt động khẩn cấp: Các công tắc ngắt điện áp cao có thể có các quy định cho hoạt động khẩn cấp, chẳng hạn như thay thế bằng tay hoặc nguồn điện khẩn cấp.Các tính năng này đảm bảo rằng công tắc có thể được vận hành ngay cả trong tình huống khẩn cấp, chẳng hạn như mất điện hoặc lỗi thiết bị, cung cấp một lớp độ tin cậy và an toàn bổ sung.
4. Tuân thủ các tiêu chuẩn: Các công tắc ngắt điện áp cao được thiết kế và sản xuất để đáp ứng các tiêu chuẩn và quy định của ngành, đảm bảo an toàn và hiệu suất của chúng.Tuân thủ các tiêu chuẩn như IEC, ANSI hoặc NEMA đảm bảo rằng công tắc đã trải qua các thử nghiệm nghiêm ngặt và đáp ứng các yêu cầu cần thiết cho hoạt động trong các ứng dụng điện áp cao.
Ứng dụng:
1.Circuit Isolation: High voltage isolator switches được sử dụng để cô lập một phần của một mạch cao áp cho mục đích bảo trì, sửa chữa hoặc thử nghiệm.phần có thể được ngắt kết nối hiệu quả với phần còn lại của hệ thống, cho phép làm việc được thực hiện an toàn.
2. Load Switching: Các công tắc cô lập điện áp cao có thể được sử dụng làm công tắc tải để điều khiển dòng điện trong mạch.Chúng đặc biệt hữu ích trong những tình huống mà tải trọng tương đối nhỏ và không cần một bộ ngắt mạch hoặc an toàn.
3Bảo vệ đường dây trên cao: Các công tắc cách ly điện áp cao thường được lắp đặt trên các đường dây điện trên cao để cung cấp bảo vệ chống chọi sét và các nhiễu điện khác.Bằng cách cô lập một phần của đường dây, công tắc có thể giúp ngăn ngừa thiệt hại cho thiết bị và giảm nguy cơ mất điện.
4Bảo vệ biến áp: Các công tắc cách ly điện áp cao cũng được sử dụng để bảo vệ biến áp bằng cách cô lập chúng khỏi mạng điện trong trường hợp lỗi hoặc quá tải.bộ biến áp có thể bị ngắt kết nối với mạng lưới, ngăn ngừa thiệt hại cho bộ biến áp và các thiết bị khác.
Điều kiện:
1Độ cao tối đa cho việc lắp đặt không được vượt quá 1000m.
2Nhiệt độ không khí xung quanh không nên vượt quá +40'C, và trong các khu vực chung, nó không nên giảm xuống dưới -30'C. Trong các khu vực Paramos, nó không nên giảm xuống dưới -40'C.
3Áp lực gió không được vượt quá 700Pa, tương ứng với tốc độ gió 34m/s.
4.Điện cách ly sẽ có thể chịu được động đất lên đến 8 độ.
5. Các thiết bị cô lập nên được lắp đặt ở một vị trí mà không có rung động mạnh mẽ thường xuyên.
6Đối với các loại cách ly thông thường, chúng nên được giữ xa khỏi khí, khói, lắng đọng hóa học, sương mù, bụi,và các vật liệu nổ và ăn mòn khác có thể ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly.
7Các loại cách ly chống ô nhiễm phù hợp để sử dụng trong các khu vực dẫn điện bẩn nghiêm trọng, nhưng chúng không nên được lắp đặt trong các khu vực có bất kỳ vật liệu nổ hoặc gây cháy nào.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
