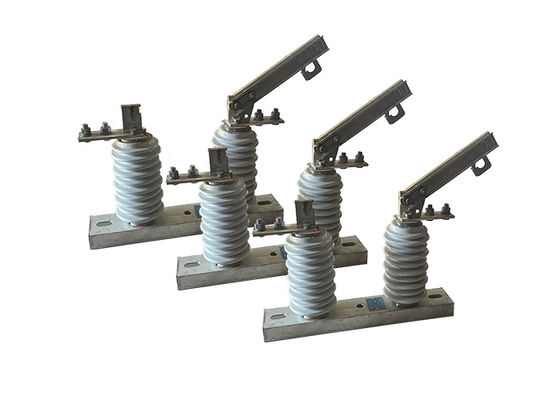

12kV 1000A Động tay Hookstick hoạt động ngắt kết nối chuyển đổi gốm cho ngoài trời Substation điện áp cao ngắt kết nối chuyển đổi

12kV 1000A Động tay Hookstick hoạt động ngắt kết nối chuyển đổi gốm cho ngoài trời Substation điện áp cao ngắt kết nối chuyển đổi

Mô tả sản phẩm:

Chuyển mạch ngắt điện áp cao, còn được gọi là công tắc cách ly, được thiết kế đặc biệt để ngắt hoặc cách ly một phần của mạch điện từ nguồn điện của nó.Nó cung cấp một sự gián đoạn vật lý trong mạch, cho phép nhân viên bảo trì làm việc trên thiết bị một cách an toàn mà không có nguy cơ sốc điện.
Trong hệ thống điện cao áp,điện áp caongắt kết nốivà bộ ngắt mạch chân không thường được phối hợp để làm việc cùng nhau. bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy,trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.
Các công tắc cách ly điện áp cao đóng một vai trò quan trọng trong việc đảm bảo an toàn của nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng các thiết bị được khử năng lượng và an toàn để làm việc trên.

Ứng dụng:

Các công tắc ngắt điện áp cao là các thành phần thiết yếu trong hệ thống truyền tải và phân phối điện.vì chúng cho phép cô lập các phần cụ thể của mạng để bảo trì hoặc sửa chữaChúng cũng có thể được sử dụng để cô lập các phần của mạng trong trường hợp lỗi hoặc tình trạng bất thường khác.

Các công tắc này được thiết kế để xử lý điện áp và dòng điện cao, và thường được chế tạo từ các vật liệu bền và mạnh mẽ như thép không gỉ, nhôm hoặc đồng.Chúng được thiết kế để chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực đoan, gió mạnh và mưa lớn.

Có một số loại công tắc ngắt điện áp cao, bao gồm công tắc ngắt không khí, công tắc ngâm dầu và công tắc cách nhiệt khí.và họ làm việc bằng cách sử dụng một bộ các liên lạc mà tách ra vật lý khi chuyển đổi được mở. Các công tắc ngâm dầu thường được sử dụng trong các ứng dụng điện áp cao và được lấp đầy dầu để ngăn chặn vòng cung khi công tắc được mở.Các công tắc cách nhiệt bằng khí sử dụng khí hexafluoride lưu huỳnh để cách nhiệt các liên lạc của công tắc, cho phép thiết kế công tắc nhỏ hơn và nhỏ gọn hơn.

Các công tắc ngắt điện áp cao phải được vận hành và duy trì bởi nhân viên có trình độ và được đào tạo thích hợp.bao gồm việc sử dụng các thiết bị bảo vệ cá nhân thích hợp và tuân thủ các quy trình khóa / gắn thẻ để ngăn ngừa năng lượng vô tình của thiết bịBảo trì và kiểm tra thường xuyên các công tắc ngắt điện áp cao cũng rất quan trọng để đảm bảo rằng chúng hoạt động đúng cách và an toàn để sử dụng.

Hoạt động:

1Các chỉ số trực quan: Các công tắc ngắt điện áp cao có thể có các chỉ số trực quan, chẳng hạn như các chỉ số vị trí hoặc đèn trạng thái, để cung cấp khả năng nhìn rõ tình trạng của công tắc (mở hoặc đóng).Những chỉ số này giúp người vận hành nhanh chóng xác định vị trí của công tắc và tránh tình cờ tiếp xúc với mạch điện.
2Cơ chế khóa: Một số công tắc ngắt điện áp cao được trang bị các cơ chế khóa ngăn chặn công tắc được mở hoặc đóng trong một số điều kiện nhất định.một công tắc có thể có một khóa kết nối cơ học hoặc điện yêu cầu mạch phải được khử năng lượng trước khi công tắc có thể hoạt động, tăng cường an toàn.
3Hoạt động từ xa: Các công tắc ngắt điện áp cao có thể được vận hành từ xa bằng cách sử dụng các hệ thống điều khiển hoặc thiết bị. Hoạt động từ xa giảm thiểu nhu cầu nhân viên ở gần công tắc,Giảm nguy cơ nguy hiểm do điện và cải thiện hiệu quả hoạt động.
4Độ bền môi trường: Các công tắc ngắt điện áp cao thường được thiết kế để chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, độ ẩm và môi trường ăn mòn.Chúng có thể có vỏ cứng, các chất niêm phong và lớp phủ để đảm bảo hoạt động đáng tin cậy và tuổi thọ trong môi trường khó khăn.
5Khám phá và chỉ ra lỗi: Các công tắc ngắt điện áp cao tiên tiến có thể kết hợp các cơ chế phát hiện và chỉ ra lỗi.như quá mức hoặc mạch ngắn, và cung cấp các báo động trực quan hoặc âm thanh để cảnh báo cho các nhà khai thác về các vấn đề tiềm ẩn, tạo điều kiện cho hành động nhanh chóng và giảm thiểu thiệt hại.

Cấu trúc:

Sản phẩm được mô tả bao gồm một cơ sở (bảng), thanh cách nhiệt, phần dẫn điện và thiết bị khóa.Con dao được lắp đặt trên đầu dao tiếp xúc động thông qua các bu lông và được kết nối riêng với đầu tiếp xúc tĩnh. Mỗi mặt được duy trì trong một tình trạng tiếp xúc tốt bởi áp lực của xuân nén.làm tăng bề mặt phân tán nhiệt và làm giảm sự gia tăng nhiệt độĐiều này góp phần vào sức mạnh cơ học của con dao và làm cho nó ổn định nhiệt động chống lại mạch ngắn.
Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của dao tiếp xúc và móc khóa tĩnh trên dây tiếp xúc tĩnh tạo thành thiết bị khóa mở. Khi phanh đóng,thiết bị tự khóa, để dao phanh sẽ không rơi ra do trọng lượng của chính nó hoặc tác động của điện, có thể khiến phanh mở mà không có lý do.
Sản phẩm này thường được sử dụng trong hệ thống truyền tải và phân phối điện và đóng một vai trò quan trọng trong việc đảm bảo hoạt động đúng đắn của lưới điện.Các thủ tục an toàn thích hợp nên được tuân thủ khi làm việc với các công tắc này, và chỉ có nhân viên có trình độ và được đào tạo nên được phép vận hành và bảo trì chúng.

Mẹo an toàn:
