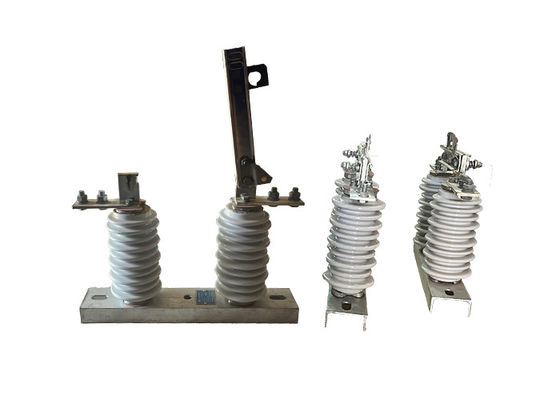

Ceramic High Voltage Disconnect Switch 50Hz Đối với phân phối ngoài trời Dễ dàng vận hành Đổi ngắt dọc mạnh mẽ
Mô tả sản phẩm:
Chuyển mạch ngắt điện áp cao là một loại công tắc điện được sử dụng để cô lập một phần của đường truyền điện trên không để bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống điện cao áp, chẳng hạn như những người được sử dụng bởi các công ty điện để truyền điện qua những khoảng cách dài.
Các công tắc ngắt kết nối được gắn trên một cấu trúc trên cao, chẳng hạn như một tháp truyền hoặc cột,và được thiết kế để chịu được các điều kiện môi trường khắc nghiệt gặp phải trong các hệ thống điện ngoài trờiNó có một chuyển động dọc, hoặc lên xuống, để tham gia hoặc tháo liên lạc công tắc, thường được làm bằng đồng hoặc vật liệu dẫn điện khác.
Chuyển đổi idisconnect được thiết kế để cung cấp một sự gián đoạn rõ ràng trong đường truyền, cho phép nhân viên bảo trì làm việc an toàn trên đường dây mà không có nguy cơ bị điện giật hoặc làm hỏng thiết bị.Nó thường được sử dụng cùng với các thiết bị an toàn khác, chẳng hạn như các công tắc nối đất và ngăn sóng, để bảo vệ hệ thống điện và những người làm việc trên đó.
Nhìn chung, công tắc ngắt điện áp cao là một thành phần quan trọng của các hệ thống truyền tải điện hiện đại, đảm bảo hoạt động đáng tin cậy và an toàn của lưới điện.
Ứng dụng
Các công tắc ngắt điện áp cao là các thành phần thiết yếu trong hệ thống truyền tải và phân phối điện.vì chúng cho phép cô lập các phần cụ thể của mạng để bảo trì hoặc sửa chữaChúng cũng có thể được sử dụng để cô lập các phần của mạng trong trường hợp lỗi hoặc tình trạng bất thường khác.
Các công tắc này được thiết kế để xử lý điện áp và dòng điện cao, và thường được chế tạo từ vật liệu bền và mạnh mẽ như thép không gỉ, nhôm hoặc đồng.Chúng được thiết kế để chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực đoan, gió mạnh và mưa lớn.
Có một số loại công tắc ngắt điện áp cao, bao gồm công tắc ngắt không khí, công tắc ngâm dầu và công tắc cách nhiệt khí.và họ làm việc bằng cách sử dụng một bộ các liên lạc mà tách ra vật lý khi chuyển đổi được mở. Các công tắc ngâm dầu thường được sử dụng trong các ứng dụng điện áp cao và được lấp đầy dầu để ngăn chặn vòng cung khi công tắc được mở.Các công tắc cách nhiệt bằng khí sử dụng khí hexafluoride lưu huỳnh để cách nhiệt các liên lạc của công tắc, cho phép thiết kế công tắc nhỏ hơn và nhỏ gọn hơn.
Các công tắc ngắt điện áp cao phải được vận hành và duy trì bởi nhân viên có trình độ và được đào tạo thích hợp.bao gồm việc sử dụng các thiết bị bảo vệ cá nhân thích hợp và tuân thủ các quy trình khóa / gắn thẻ để ngăn ngừa năng lượng vô tình của thiết bịBảo trì và kiểm tra thường xuyên các công tắc ngắt điện áp cao cũng rất quan trọng để đảm bảo rằng chúng hoạt động đúng cách và an toàn để sử dụng.
Nguy cơ an toàn:
1Tích hợp thiết bị chuyển mạch: Các công tắc cách ly điện áp cao thường được tích hợp vào các hệ thống thiết bị chuyển mạch, bao gồm các thiết bị bảo vệ khác như bộ ngắt mạch, bộ an toàn và rơle.Sự tích hợp này cho phép kiểm soát toàn diện và bảo vệ mạch điện áp cao, đảm bảo hoạt động an toàn và hiệu quả.
2Hoạt động từ xa: Nhiều công tắc cách ly điện áp cao được trang bị khả năng hoạt động từ xa, cho phép chúng được điều khiển từ một vị trí tập trung.Tính năng này làm tăng sự tiện lợi và an toàn bằng cách loại bỏ sự cần thiết phải vận hành bằng tay trong môi trường có khả năng nguy hiểm.
3. Arc Suppression: Các công tắc cách ly điện áp cao được thiết kế để ngăn chặn sự hình thành và lan truyền của các vòng cung điện khi mở hoặc đóng công tắc.chẳng hạn như sử dụng các đường thả cung hoặc các buồng dập cung, giúp giảm thiểu nguy cơ thiệt hại cho công tắc và thiết bị xung quanh, cũng như giảm khả năng xảy ra tai nạn điện.
4Phát hiện lỗi: Một số công tắc cách ly điện áp cao được trang bị các cơ chế phát hiện lỗi có thể phát hiện các điều kiện bất thường, chẳng hạn như dòng điện hoặc điện áp quá cao,và kích hoạt một công tắc tự động mởKhả năng này tăng cường bảo vệ tổng thể của mạch bằng cách nhanh chóng cô lập phần bị lỗi và ngăn ngừa thiệt hại hơn nữa.
5.Modularity và khả năng mở rộng: Các công tắc cô lập điện áp cao thường được thiết kế để được mô-đun, cho phép lắp đặt, thay thế hoặc mở rộng dễ dàng trong hệ thống điện.Tính mô-đun này cho phép tính linh hoạt và khả năng mở rộng, làm cho nó thuận tiện để điều chỉnh hệ thống để thay đổi các yêu cầu hoạt động.
Mẹo an toàn:
1Thực hiện kiểm tra và bảo trì thường xuyên trên công tắc để đảm bảo hoạt động đúng đắn của nó. Điều này bao gồm kiểm tra sức đề kháng cách nhiệt của công tắc, xác minh hoạt động của khóa an toàn,và kiểm tra bất kỳ sự nóng lên bất thường hoặc rung động.
2. Thực hiện một quy trình khóa / gắn thẻ trước khi thực hiện bảo trì hoặc sửa chữa công việc trên công tắc.Quy trình này liên quan đến khóa và đánh dấu công tắc để ngăn ngừa năng lượng ngẫu nhiên trong khi làm việc đang được thực hiện, cung cấp một lớp an toàn bổ sung.
3Cung cấp đào tạo đầy đủ cho nhân viên sẽ vận hành hoặc làm việc trên công tắc.cũng như các mối nguy tiềm ẩn liên quan đến việc chuyển đổi.
4Thực hiện một hệ thống quản lý an toàn toàn bao gồm kiểm toán an toàn thường xuyên, đánh giá nguy hiểm và báo cáo sự cố.Cách tiếp cận chủ động về an toàn này giúp xác định và giải quyết các rủi ro tiềm ẩn trước khi chúng dẫn đến tai nạn hoặc thương tích.
5Đảm bảo có hệ thống thông gió và làm mát thích hợp cho các công tắc cô lập điện áp cao nằm trong không gian kín hoặc kín. 6.Việc thông gió đầy đủ giúp phân tán nhiệt và ngăn chặn công tắc quá nóng, có thể dẫn đến trục trặc hoặc thậm chí cháy.
Tính năng:
1 An toàn: Tính năng chính của một công tắc cắm móc là an toàn. Nó cho phép nhân viên bảo trì ngắt kết nối một mạch an toàn với nguồn điện mà không có nguy cơ bị điện giật.
2 Chế độ điều khiển từ xa: Chuyển đổi có thể được điều khiển từ một khoảng cách an toàn bằng cách sử dụng một cây cột dài hoặc "cây móc", loại bỏ nhu cầu nhân viên phải ở gần thiết bị điện áp cao.
3 Dễ sử dụng: Máy chuyển đổi bằng chốt cắm được thiết kế để dễ sử dụng và đòi hỏi ít huấn luyện để vận hành.
4 Sức bền: Chúng được thiết kế để chịu được những điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ, độ ẩm và chất ăn mòn.
5 Đánh giá điện áp cao: Chuyển hookstick thường được sử dụng trong hệ thống truyền tải và phân phối điện áp cao và có một định số điện áp cao,từ vài ngàn volt đến vài trăm ngàn volt.
6 Hiển năng: Chúng có thể được sử dụng cho một loạt các ứng dụng, bao gồm chuyển đổi và cô lập mạch, cũng như cho thiết bị nối đất và khử năng lượng.
7 Các chỉ số trực quan: Một số công tắc cắm móc có các chỉ số trực quan cho thấy nếu công tắc mở hoặc đóng, giúp người vận hành dễ dàng biết tình trạng của mạch.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
