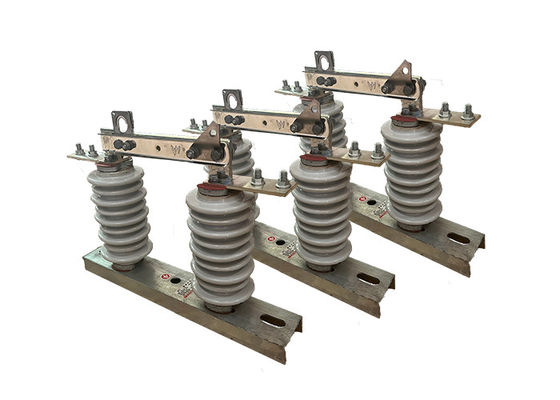

Công nghiệp điện áp cao ngắt kết nối chuyển mạch điện mạch cách ly được sử dụng để cách ly với hoạt động dễ dàng

Công nghiệp điện áp cao ngắt kết nối chuyển mạch điện mạch cách ly được sử dụng để cách ly với hoạt động dễ dàng

Mô tả sản phẩm:

Chuyển mạch ngắt điện áp cao là một loại công tắc điện được sử dụng trong các hệ thống điện áp cao để cô lập các phần của mạng vì mục đích bảo trì hoặc an toàn.Chuyển đổi thường được gắn trên một cột hoặc cấu trúc hỗ trợ khác và được sử dụng để ngắt kết nối một đường dây điện trên không từ phần còn lại của hệ thống.

Các công tắc ngắt điện áp cao được thiết kế để xử lý điện áp và dòng điện cao và thường được lắp đặt ở các vị trí ngoài trời.Chúng bao gồm một bộ các liên lạc cố định và di động được tách bởi một khoảng cách không khí. Khi công tắc ở vị trí đóng, các liên lạc tiếp xúc với nhau, cho phép dòng chảy qua mạch. Khi công tắc được mở, các liên lạc được tách,ngắt dòng điện thông qua mạch và cô lập nó khỏi phần còn lại của hệ thống.

Các công tắc ngắt điện áp cao là một thành phần quan trọng của an toàn và độ tin cậy hệ thống điện và được thiết kế để hoạt động trong nhiều điều kiện môi trường khác nhau.Chúng thường phải chịu các yêu cầu kiểm tra và chứng nhận nghiêm ngặt để đảm bảo rằng chúng đáp ứng các tiêu chuẩn công nghiệp về hiệu suất và an toàn.

Chuyển mạch ngắt điện áp cao thường được sử dụng trong hệ thống truyền và phân phối điện áp cao để cô lập các phần của mạng cho các công việc bảo trì hoặc sửa chữa.Chúng cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân khỏi các mối nguy hiểm về điện, chẳng hạn như tiếp xúc tình cờ với các bộ phận hoạt động của hệ thống.

Ứng dụng:

1.Circcuit cô lập: High voltage điện cô lập chủ yếu được sử dụng để cô lập các phần của một hệ thống điện cho bảo trì hoặc sửa chữa công việc.Điều này cho phép người lao động làm việc an toàn trên mạch bị cô lập mà không có nguy cơ bị điện giật hoặc các mối nguy hiểm điện khác.

2An toàn: Các bộ cách ly điện cao áp cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân và công chúng khỏi các mối nguy hiểm điện.Các bộ cách ly điện cao áp ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động của hệ thống và giảm nguy cơ tai nạn điện.

3Bảo vệ lỗi: Các bộ cách ly điện cao áp cũng có thể được sử dụng để bảo vệ hệ thống điện khỏi lỗi, chẳng hạn như mạch ngắn và quá tải.Các bộ cách ly điện cao áp ngăn lỗi lây lan sang các bộ phận khác của hệ thống và gây ra thiệt hại thêm.

4Chuyển đổi: Các bộ cách ly điện cao áp có thể được sử dụng như một thiết bị chuyển đổi để điều khiển dòng điện trong một hệ thống.dòng điện có thể được hướng đến các bộ phận khác nhau của hệ thống khi cần thiết.

5Kiểm tra: Máy cách ly điện cao áp cũng có thể được sử dụng cho mục đích thử nghiệm, chẳng hạn như để đo điện áp hoặc dòng trong mạch, hoặc để kiểm tra hiệu suất của các thành phần khác trong hệ thống.

Hoạt động:

1. Đóng công tắc: Khi công tắc được đóng, hai phần dẫn điện của mạch được đưa vào tiếp xúc với nhau, cho phép dòng điện chảy qua mạch.

2Mở công tắc: Khi công tắc được mở, một khoảng cách không khí được tạo ra giữa hai phần dẫn của mạch, cách ly phần này khỏi phần còn lại của hệ thống.Điều này thường được thực hiện để cho phép bảo trì, sửa chữa, hoặc thử nghiệm công việc được thực hiện an toàn.

3Đặt mạch đất: Trước khi bất kỳ công việc nào có thể được thực hiện trên phần cô lập của mạch, điều quan trọng là phải đặt mạch đất để ngăn chặn bất kỳ điện tích dư thừa nào tích tụ.Điều này thường được thực hiện bằng cách sử dụng một công tắc đất hoặc điện cực nối đất.

Điều quan trọng cần lưu ý là việc vận hành các công tắc cô lập điện áp cao chỉ nên được thực hiện bởi nhân viên được đào tạo và có trình độ,vì chúng có thể gây ra nguy cơ sốc điện hoặc chấn thương nghiêm trọng nếu xử lý saiNgoài ra, điều quan trọng là phải tuân thủ tất cả các quy trình và hướng dẫn an toàn khi làm việc với thiết bị điện áp cao, bao gồm cả việc mặc quần áo và thiết bị bảo vệ phù hợp.sử dụng các công cụ cách nhiệt, và đảm bảo rằng khu vực không có bất kỳ chất dễ cháy hoặc nổ

Cấu trúc:

1Cơ thể cô lập sứ: Cơ thể cô lập là thành phần chính của bộ cô lập, và thường được làm bằng sứ bền cao.Nó được thiết kế để cung cấp cách điện giữa dây dẫn và cấu trúc hỗ trợ, và được đúc thành hình dạng và kích thước mong muốn.

2Thiết bị kết thúc kim loại: Thiết bị kết thúc kim loại được gắn vào thân cách điện và cung cấp một phương tiện để kết nối cách điện với dây dẫn và cấu trúc hỗ trợ.Chúng thường được làm bằng thép kẽm hoặc vật liệu chống ăn mòn khác, và có thể được thiết kế với các tính năng đặc biệt như các khe tách hoặc các khớp bóng và ổ cắm để dễ dàng lắp đặt.

3Hợp chất niêm phong: Một hợp chất niêm phong được sử dụng để niêm phong khớp giữa cơ thể cách điện và phụ kiện cuối kim loại, ngăn ngừa độ ẩm và chất gây ô nhiễm xâm nhập vào bên trong của cách điện.

4Phần cứng: Phần cứng như bu lông, hạt và máy giặt được sử dụng để củng cố các phụ kiện cuối kim loại vào cơ thể cách nhiệt và cấu trúc hỗ trợ.

Nắp nắp: Nắp nắp được sử dụng để bảo vệ các phụ kiện cuối kim loại khỏi ăn mòn và hư hỏng, và có thể được làm bằng nhựa hoặc vật liệu khác.

5Các tính năng bổ sung: Tùy thuộc vào ứng dụng cụ thể, các bộ cách ly điện cao áp bằng sứ có thể được thiết kế với các tính năng bổ sung như rào cản cách ly, đường vòm,và chuyển mạch đất để cải thiện hiệu suất và an toàn của họ.

Điều kiện:

1. Độ cao không vượt quá 1000m

2. Nhiệt độ không khí xung quanh: tối đa + 40'C; tối thiểu:Khu vực chung -30'C, Paramos -40 C;

3. Áp lực gió không vượt quá 700Pa. ((tương ứng với tốc độ gió 34m/s);

4Trận động đất không quá 8 độ.

5Tình hình làm việc không có rung động dữ dội thường xuyên;

6Các vị trí lắp đặt của bình thường loại cách ly nên được giữ xa khí, khói hóa học lắng đọng, sương-bút sương, bụi

và các chất nổ và ăn mòn khác ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly

7.Pollution-proof loại cách ly được áp dụng cho khu vực dẫn độ bẩn nghiêm trọng, tuy nhiên, nó không nên là bất kỳ vật liệu nổ và vật liệu gây cháy

Các thông số kỹ thuật:
