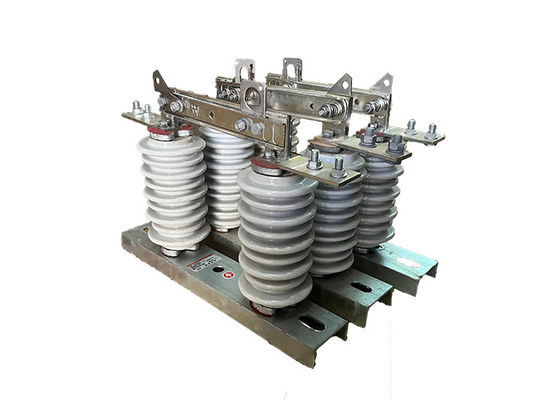

Đánh ly điện cao áp sứ 630A Trình ngắt nối thẳng đứng cho hệ thống phân phối ngoài trời

Đánh ly điện cao áp sứ 630A Trình ngắt nối thẳng đứng cho hệ thống phân phối ngoài trời

Mô tả sản phẩm:

Máy cách ly điện cao áp thường được sử dụng trong hệ thống truyền và phân phối điện cao áp để cách ly các phần của mạng cho các công việc bảo trì hoặc sửa chữa.Chúng cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân khỏi các mối nguy hiểm về điện, chẳng hạn như tiếp xúc tình cờ với các bộ phận hoạt động của hệ thống.

Chúng được thiết kế để xử lý điện áp và dòng điện cao, và chúng thường được lắp đặt ở các địa điểm ngoài trời, nơi chúng tiếp xúc với điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, gió,Vì vậy, chúng được xây dựng để chịu được những điều kiện này và thường được làm bằng vật liệu bền như thép hoặc nhôm.

Các bộ cách ly điện cao áp có nhiều loại và cấu hình khác nhau, tùy thuộc vào ứng dụng và yêu cầu cụ thể.một số máy cách ly điện được thiết kế để sử dụng trong nhàMột số được thiết kế để vận hành bằng tay, trong khi những người khác được tự động hóa và có thể được điều khiển từ xa.

Ngoài chức năng chính của chúng là cách ly mạch, các bộ cách ly điện cũng có các tính năng quan trọng khác, chẳng hạn như cung cấp một dấu hiệu trực quan về trạng thái của chúng (mở hoặc đóng),và đảm bảo rằng mạch không được năng lượng khi bộ cách ly mở.

Tính năng:

1Đánh giá điện áp cao: Các công tắc cách ly điện áp cao được thiết kế để chịu được mức điện áp cao, thường dao động từ vài ngàn volt đến vài trăm ngàn volt.

2Xây dựng mạnh mẽ: Các công tắc cách ly điện áp cao thường được làm bằng vật liệu có khả năng chống điện cao, ăn mòn và các hình thức thiệt hại khác, chẳng hạn như đồ sứ hoặc polyme.

3.Arc Chutes: Nhiều công tắc cách ly điện áp cao được thiết kế với các công tắc cung, giúp phân tán nhiệt do cung điện tạo ra và ngăn ngừa hư hỏng công tắc.

4. Earth Switch: Một số công tắc cô lập điện áp cao được trang bị một công tắc nối đất, cung cấp một mức độ an toàn bổ sung bằng cách nối đất phần cô lập của mạch.

5Cơ chế khóa: Để ngăn chặn việc đóng ngẫu nhiên của công tắc trong khi thực hiện công việc bảo trì,nhiều công tắc cách ly điện áp cao được trang bị một cơ chế khóa nhau ngăn chặn công tắc được đóng cho đến khi tất cả các thủ tục an toàn đã được tuân thủ.

6. Chỉ báo trực quan: Các công tắc cách ly điện áp cao cũng có thể bao gồm các chỉ báo trực quan, chẳng hạn như đèn hoặc cờ,cung cấp một dấu hiệu rõ ràng cho thấy nếu công tắc ở vị trí mở hoặc đóng.

Hoạt động:

1. Đóng công tắc: Khi công tắc được đóng, hai phần dẫn điện của mạch được đưa vào tiếp xúc với nhau, cho phép dòng điện chảy qua mạch.

2Mở công tắc: Khi công tắc được mở, một khoảng cách không khí được tạo ra giữa hai phần dẫn của mạch, cách ly phần này khỏi phần còn lại của hệ thống.Điều này thường được thực hiện để cho phép bảo trì, sửa chữa, hoặc thử nghiệm công việc được thực hiện an toàn.

3Đặt mạch đất: Trước khi bất kỳ công việc nào có thể được thực hiện trên phần cô lập của mạch, điều quan trọng là phải đặt mạch đất để ngăn chặn bất kỳ điện tích dư thừa nào tích tụ.Điều này thường được thực hiện bằng cách sử dụng một công tắc đất hoặc điện cực nối đất.

Mẹo an toàn:

1Luôn đeo trang thiết bị bảo vệ cá nhân thích hợp (PPE) như găng tay, kính bảo vệ và quần áo chống cháy.

Trước khi làm việc trên công tắc, hãy đảm bảo rằng nguồn cung cấp điện được tắt và công tắc được nối đất đúng cách.

2.Làm theo hướng dẫn của nhà sản xuất để sử dụng công tắc, và không cố gắng bỏ qua các tính năng an toàn hoặc sử dụng công tắc cho các mục đích khác ngoài mục đích sử dụng dự định.

3Khi làm việc trên công tắc, sử dụng các công cụ và thiết bị cách nhiệt để ngăn ngừa sốc điện.

4Tránh chạm vào bất kỳ bộ phận dẫn của công tắc và giữ khoảng cách an toàn với công tắc khi nó đang hoạt động.

5Không bao giờ cố gắng sửa chữa hoặc sửa đổi công tắc của chính mình trừ khi bạn là một chuyên gia có trình độ và được đào tạo.

6Giữ khu vực xung quanh công tắc sạch sẽ và không có chất thải có thể cản trở hoạt động của nó.

7.Thường xuyên kiểm tra công tắc để tìm dấu hiệu hao mòn hoặc hư hỏng, và thay thế bất kỳ bộ phận bị hư hỏng hoặc bị mòn càng sớm càng tốt.

8Chỉ có nhân viên được ủy quyền mới được phép vận hành hoặc thực hiện bảo trì trên công tắc.

9. Trong trường hợp khẩn cấp, làm theo các quy trình khẩn cấp được thiết lập và tắt điện cho công tắc ngay lập tức.

Điều kiện:

1Độ cao tối đa cho việc lắp đặt không được vượt quá 1000m.

2Nhiệt độ không khí xung quanh không nên vượt quá +40'C, và trong các khu vực chung, nó không nên giảm xuống dưới -30'C. Trong các khu vực Paramos, nó không nên giảm xuống dưới -40'C.

3Áp lực gió không được vượt quá 700Pa, tương ứng với tốc độ gió 34m/s.

4.Điện cách ly sẽ có thể chịu được động đất lên đến 8 độ.

5. Các thiết bị cô lập nên được lắp đặt ở một vị trí mà không có rung động mạnh mẽ thường xuyên.

6Đối với các loại cách ly thông thường, chúng nên được giữ xa khỏi khí, khói, lắng đọng hóa học, sương mù, bụi,và các vật liệu nổ và ăn mòn khác có thể ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly.

7Các loại cách ly chống ô nhiễm phù hợp để sử dụng trong các khu vực dẫn điện bẩn nghiêm trọng, nhưng chúng không nên được lắp đặt trong các khu vực có bất kỳ vật liệu nổ hoặc gây cháy nào.

Các thông số kỹ thuật:
