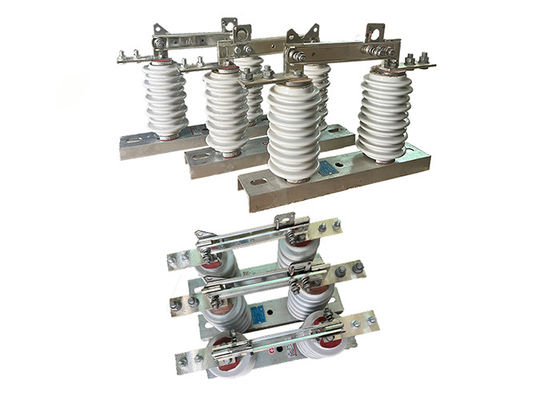

1250A Điện áp cao chuyển mạch điện 36kV gốm / thép được sử dụng cho các chuyển mạch ngắt kết nối nhóm trạm phụ
Mô tả sản phẩm:
Một bộ cô lập điện cao áp là một công tắc điện được thiết kế để cô lập một phần của một mạng lưới hoặc hệ thống điện từ phần còn lại của hệ thống cho mục đích bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp cao.
Các công tắc được thiết kế để mở và đóng trong điều kiện bình thường hoặc bất thường, chẳng hạn như một lỗi hoặc quá mức.nó tách phần của hệ thống ra khỏi phần còn lại của mạng, ngăn chặn dòng điện vào phần đó.
Các công tắc ngắt điện áp cao thường được thiết kế để hoạt động ở điện áp từ 600 volt đến 765.000 volt, và chúng có thể được vận hành bằng tay hoặc tự động.Chúng thường được lắp đặt trong các trạm phụ hoặc trên các cột điện, và chúng là một thành phần quan trọng của cơ sở hạ tầng lưới điện.
Tính năng:
1Đánh giá điện áp cao: Các công tắc cách ly điện áp cao được thiết kế để chịu được mức điện áp cao, thường dao động từ vài ngàn volt đến vài trăm ngàn volt.
2Xây dựng mạnh mẽ: Các công tắc cách ly điện áp cao thường được làm bằng vật liệu có khả năng chống điện cao, ăn mòn và các hình thức thiệt hại khác, chẳng hạn như đồ sứ hoặc polyme.
3.Arc Chutes: Nhiều công tắc cách ly điện áp cao được thiết kế với các công tắc cung, giúp phân tán nhiệt do cung điện tạo ra và ngăn ngừa hư hỏng công tắc.
4. Earth Switch: Một số công tắc cô lập điện áp cao được trang bị một công tắc nối đất, cung cấp một mức độ an toàn bổ sung bằng cách nối đất phần cô lập của mạch.
5Cơ chế khóa: Để ngăn chặn việc đóng ngẫu nhiên của công tắc trong khi thực hiện công việc bảo trì,nhiều công tắc cách ly điện áp cao được trang bị một cơ chế khóa nhau ngăn chặn công tắc được đóng cho đến khi tất cả các thủ tục an toàn đã được tuân thủ.
6. Chỉ báo trực quan: Các công tắc cách ly điện áp cao cũng có thể bao gồm các chỉ báo trực quan, chẳng hạn như đèn hoặc cờ,cung cấp một dấu hiệu rõ ràng cho thấy nếu công tắc ở vị trí mở hoặc đóng.
Ứng dụng:
Các công tắc ngắt điện áp cao là các thành phần thiết yếu trong hệ thống truyền tải và phân phối điện.vì chúng cho phép cô lập các phần cụ thể của mạng để bảo trì hoặc sửa chữaChúng cũng có thể được sử dụng để cô lập các phần của mạng trong trường hợp lỗi hoặc tình trạng bất thường khác.
Các công tắc này được thiết kế để xử lý điện áp và dòng điện cao, và thường được chế tạo từ các vật liệu bền và mạnh mẽ như thép không gỉ, nhôm hoặc đồng.Chúng được thiết kế để chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực đoan, gió mạnh và mưa lớn.
Có một số loại công tắc ngắt điện áp cao, bao gồm công tắc ngắt không khí, công tắc ngâm dầu và công tắc cách nhiệt khí.và chúng hoạt động bằng cách sử dụng một bộ các liên lạc mà tách ra vật lý khi công tắc được mở. Các công tắc ngâm dầu thường được sử dụng trong các ứng dụng điện áp cao và được lấp đầy dầu để ngăn chặn vòng cung khi công tắc được mở.Các công tắc cách nhiệt bằng khí sử dụng khí hexafluoride lưu huỳnh để cách nhiệt các liên lạc của công tắc, cho phép thiết kế công tắc nhỏ hơn và nhỏ gọn hơn.
Các công tắc ngắt điện áp cao phải được vận hành và duy trì bởi nhân viên có trình độ và được đào tạo thích hợp.bao gồm việc sử dụng các thiết bị bảo vệ cá nhân thích hợp và tuân thủ các quy trình khóa / gắn thẻ để ngăn ngừa năng lượng vô tình của thiết bịBảo trì và kiểm tra thường xuyên các công tắc ngắt điện áp cao cũng rất quan trọng để đảm bảo rằng chúng hoạt động đúng cách và an toàn để sử dụng.
Nguy cơ an toàn:
Động lực điện: Các công tắc ngắt điện áp cao có thể gây ra một cú sốc điện gây tử vong nếu chúng không được xử lý đúng cách.Điều này có thể xảy ra nếu công tắc không được cách ly đúng cách trước khi mở hoặc nếu có lỗi trong thiết bị.
2 Arc flash: Khi các công tắc ngắt điện áp cao được mở, một tia sáng cung có thể xảy ra, có thể giải phóng một lượng năng lượng đáng kể dưới dạng nhiệt, ánh sáng và áp suất.tổn thương mắt, và những vết thương khác.
3Thất bại thiết bị: Các công tắc ngắt điện áp cao có thể bị hỏng nếu không được bảo trì đúng cách hoặc bị quá tải. Điều này có thể dẫn đến hư hỏng thiết bị, hỏa hoạn điện và các mối nguy khác.
4Các nguy cơ môi trường: Các công tắc ngắt điện áp cao thường được đặt trong môi trường ngoài trời, nơi chúng có thể tiếp xúc với điều kiện thời tiết khắc nghiệt, chẳng hạn như gió mạnh, mưa lớn,và sét đâmNhững điều kiện này có thể tạo ra các rủi ro an toàn bổ sung cho nhân viên đang vận hành hoặc bảo trì thiết bị.
Điều kiện:
1Độ cao tối đa cho việc lắp đặt không được vượt quá 1000m.
2Nhiệt độ không khí xung quanh không nên vượt quá +40'C, và trong các khu vực chung, nó không nên giảm xuống dưới -30'C. Trong các khu vực Paramos, nó không nên giảm xuống dưới -40'C.
3Áp lực gió không được vượt quá 700Pa, tương ứng với tốc độ gió 34m/s.
4.Điện cách ly sẽ có thể chịu được động đất lên đến 8 độ.
5. Các thiết bị cô lập nên được lắp đặt ở một vị trí mà không có rung động mạnh mẽ thường xuyên.
6Đối với các loại cách ly thông thường, chúng nên được giữ xa khỏi khí, khói, lắng đọng hóa học, sương mù, bụi,và các vật liệu nổ và ăn mòn khác có thể ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly.
7Các loại cách ly chống ô nhiễm phù hợp để sử dụng trong các khu vực dẫn điện bẩn nghiêm trọng, nhưng chúng không nên được lắp đặt trong các khu vực có bất kỳ vật liệu nổ hoặc gây cháy nào.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
