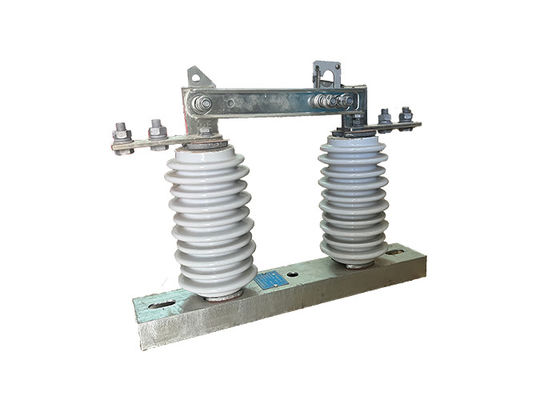

Hệ thống cách ly điện thẳng đứng cao áp được vận hành bằng tay hoặc tự động để phá vỡ để phá hủy

Hệ thống cách ly điện thẳng đứng cao áp được vận hành bằng tay hoặc tự động để phá vỡ để phá hủy

Mô tả sản phẩm:

High Voltage Electrical Isolator là một loại công tắc điện được sử dụng trong các hệ thống điện để cô lập một mạch từ phần còn lại của hệ thống cho mục đích bảo trì hoặc an toàn.Thuật ngữ "chẳng" đề cập đến định hướng của bộ cách ly, được lắp thẳng đứng trên cấu trúc hỗ trợ.
Máy cô lập điện cao áp thường được sử dụng trong hệ thống truyền và phân phối điện cao áp để cô lập các phần của mạng cho các công việc bảo trì hoặc sửa chữa.Chúng được thiết kế để xử lý điện áp và dòng điện cao và thường được lắp đặt ở các địa điểm ngoài trời.
Máy cách ly điện cao áp thường bao gồm một bộ các liên lạc tĩnh và di động được tách bởi một khoảng cách không khí.các thiết bị tiếp xúc tiếp xúc với nhau, cho phép dòng chảy chảy qua mạch.ngắt dòng điện thông qua mạch và cô lập nó khỏi phần còn lại của hệ thống.
Máy cô lập điện cao áp là một thành phần quan trọng của an toàn và độ tin cậy hệ thống điện và được thiết kế để hoạt động trong nhiều điều kiện môi trường khác nhau.Chúng thường phải chịu các yêu cầu kiểm tra và chứng nhận nghiêm ngặt để đảm bảo rằng chúng đáp ứng các tiêu chuẩn công nghiệp về hiệu suất và an toàn.

Ứng dụng:

1.Circcuit cô lập: High voltage điện cô lập chủ yếu được sử dụng để cô lập các phần của một hệ thống điện cho bảo trì hoặc sửa chữa công việc.Điều này cho phép công nhân làm việc an toàn trên mạch bị cô lập mà không có nguy cơ bị điện giật hoặc các mối nguy hiểm điện khác.

2An toàn: Các bộ cách ly điện cao áp cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân và công chúng khỏi các mối nguy hiểm điện.Các bộ cách ly điện cao áp ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động của hệ thống và giảm nguy cơ tai nạn điện.

3Bảo vệ lỗi: Các bộ cách ly điện cao áp cũng có thể được sử dụng để bảo vệ hệ thống điện khỏi lỗi, chẳng hạn như mạch ngắn và quá tải.Các bộ cách ly điện cao áp ngăn lỗi lây lan sang các bộ phận khác của hệ thống và gây ra thiệt hại thêm.

4Chuyển đổi: Các bộ cách ly điện cao áp có thể được sử dụng như một thiết bị chuyển đổi để điều khiển dòng điện trong một hệ thống.dòng điện có thể được hướng đến các bộ phận khác nhau của hệ thống khi cần thiết.

5Kiểm tra: Máy cách ly điện cao áp cũng có thể được sử dụng cho mục đích thử nghiệm, chẳng hạn như để đo điện áp hoặc dòng trong mạch, hoặc để kiểm tra hiệu suất của các thành phần khác trong hệ thống.

Cấu trúc:

1Cơ thể cô lập sứ: Cơ thể cô lập là thành phần chính của bộ cô lập và thường được làm bằng sứ bền cao.Nó được thiết kế để cung cấp cách điện giữa dây dẫn và cấu trúc hỗ trợ, và được đúc thành hình dạng và kích thước mong muốn.

2Thiết bị kết thúc kim loại: Thiết bị kết thúc kim loại được gắn vào thân cách điện và cung cấp một phương tiện để kết nối cách điện với dây dẫn và cấu trúc hỗ trợ.Chúng thường được làm bằng thép kẽm hoặc vật liệu chống ăn mòn khác, và có thể được thiết kế với các tính năng đặc biệt như các khe tách hoặc các khớp bóng và ổ cắm để dễ dàng lắp đặt.

3Hợp chất niêm phong: Một hợp chất niêm phong được sử dụng để niêm phong khớp giữa cơ thể cách điện và phụ kiện cuối kim loại, ngăn ngừa độ ẩm và chất gây ô nhiễm xâm nhập vào bên trong của cách điện.

4Phần cứng: Phần cứng như bu lông, hạt và máy giặt được sử dụng để gắn các phụ kiện cuối kim loại vào cơ thể cách nhiệt và cấu trúc hỗ trợ.
Nắp nắp: Nắp nắp được sử dụng để bảo vệ các phụ kiện cuối kim loại khỏi ăn mòn và hư hỏng, và có thể được làm bằng nhựa hoặc vật liệu khác.

5Các tính năng bổ sung: Tùy thuộc vào ứng dụng cụ thể, các bộ cách ly điện cao áp bằng sứ có thể được thiết kế với các tính năng bổ sung như rào cản cách ly, đường vòm,và chuyển mạch đất để cải thiện hiệu suất và an toàn của họ.

Hoạt động:

1Khi bộ cô lập điện HV ở vị trí đóng, các tiếp xúc của bộ cô lập tiếp xúc với nhau, cho phép dòng chảy qua mạch.Các HV cách ly điện được đóng bằng cách tự động hoặc điều khiển từ xa các cách ly, tùy thuộc vào loại cách ly điện HV.
2Để cô lập một phần của hệ thống điện, bộ cô lập điện HV phải được mở.Điều này thường được thực hiện bằng cách tự động hoặc từ xa vận hành bộ cô lập để tách các liên lạc và ngắt dòng chảy của dòng thông qua mạch.
3. Một khi bộ cô lập điện HV được mở, phần của hệ thống điện được kết nối với bộ cô lập được cô lập khỏi phần còn lại của hệ thống.Điều này cho phép bảo trì hoặc sửa chữa công việc được thực hiện an toàn trên mạch cô lập.
4Khi công việc bảo trì hoặc sửa chữa hoàn thành, bộ cô lập điện HV có thể được đóng để khôi phục nguồn điện cho mạch cô lập.Điều này được thực hiện bằng cách sử dụng bằng tay hoặc từ xa các bộ cách ly để kết nối các liên lạc và khôi phục dòng chảy của dòng thông qua mạch.

Điều kiện:

1. Độ cao không vượt quá 1000m

2Nhiệt độ không khí xung quanh: tối đa + 40'C; tối thiểu:Khu vực chung -30'C, Paramos -40 C;

3. Áp lực gió không vượt quá 700Pa. ((tương ứng với tốc độ gió 34m/s);

4Trận động đất không quá 8 độ.

5Tình hình làm việc không có rung động dữ dội thường xuyên;

6Các vị trí lắp đặt của bình thường loại cô lập nên được giữ xa khí, khói hóa chất lắng đọng, sương bột sương, bụi

và các chất nổ và ăn mòn khác ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly

7.Pollution-proof loại cách ly được áp dụng cho khu vực dẫn độ bẩn nghiêm trọng, tuy nhiên, nó không nên là bất kỳ vật liệu nổ và vật liệu gây cháy
