Phân cách điện Chuyển đổi ngắt điện áp cao để ngắt hoặc kết nối 630A Hook Stick Disconnect Switch
Mô tả sản phẩm:
Chuyển mạch ngắt điện áp cao là một thiết bị điện được thiết kế đặc biệt với mục đích cô lập một phần cụ thể của một mạng hoặc hệ thống điện từ phần còn lại của hệ thống.Điều này thường được thực hiện để tạo điều kiện cho việc bảo trì hoặc sửa chữa hệ thốngChuyển đổi thường được sử dụng trong hệ thống truyền tải và phân phối điện cao áp.
Chuyển đổi được thiết kế để mở và đóng trong điều kiện hoạt động bình thường cũng như trong điều kiện bất thường, chẳng hạn như lỗi hoặc quá mức.nó tách phần của hệ thống ra khỏi phần còn lại của mạng, ngăn chặn dòng điện vào phần đó.
Cấu trúc:

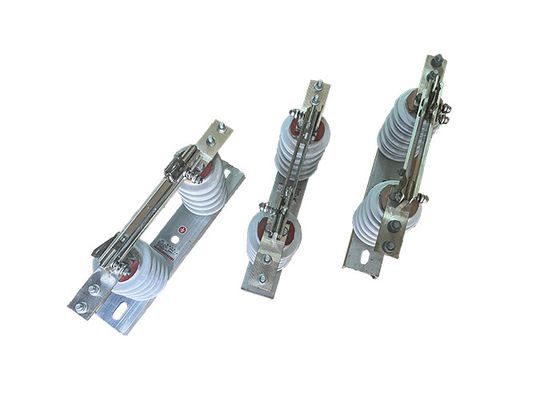

Sản phẩm được mô tả bao gồm một cơ sở (bảng), thanh cách nhiệt, phần dẫn điện và thiết bị khóa.Con dao được lắp đặt trên đầu dao tiếp xúc động thông qua các bu lông và được kết nối riêng với đầu tiếp xúc tĩnh. Mỗi mặt được duy trì trong một tình trạng tiếp xúc tốt bởi áp lực của xuân nén.làm tăng bề mặt phân tán nhiệt và làm giảm sự gia tăng nhiệt độĐiều này góp phần vào sức mạnh cơ học của con dao và làm cho nó ổn định nhiệt động chống lại mạch ngắn.
Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của dao tiếp xúc và móc khóa tĩnh trên dây tiếp xúc tĩnh tạo thành thiết bị khóa mở. Khi phanh đóng,thiết bị tự khóa, để dao phanh sẽ không rơi ra do trọng lượng của chính nó hoặc tác động của điện, có thể khiến phanh mở mà không có lý do.
Sản phẩm này thường được sử dụng trong hệ thống truyền tải và phân phối điện và đóng một vai trò quan trọng trong việc đảm bảo hoạt động đúng đắn của lưới điện.Các thủ tục an toàn thích hợp nên được tuân thủ khi làm việc với các công tắc này, và chỉ có nhân viên có trình độ và được đào tạo nên được phép vận hành và bảo trì chúng.
Điều kiện:
1Độ cao tối đa cho việc lắp đặt không được vượt quá 1000m.
2Nhiệt độ không khí xung quanh không nên vượt quá +40'C, và trong các khu vực chung, nó không nên giảm xuống dưới -30'C. Trong các khu vực Paramos, nó không nên giảm xuống dưới -40'C.
3Áp lực gió không được vượt quá 700Pa, tương ứng với tốc độ gió 34m/s.
4.Điện cách ly sẽ có thể chịu được động đất lên đến 8 độ.
5. Các thiết bị cô lập nên được lắp đặt ở một vị trí mà không có rung động mạnh mẽ thường xuyên.
6Đối với các loại cách ly thông thường, chúng nên được giữ xa khỏi khí, khói, lắng đọng hóa học, sương mù, bụi,và các vật liệu nổ và ăn mòn khác có thể ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly.
7Các loại cách ly chống ô nhiễm phù hợp để sử dụng trong các khu vực dẫn điện bẩn nghiêm trọng, nhưng chúng không nên được lắp đặt trong các khu vực có bất kỳ vật liệu nổ hoặc gây cháy nào.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
