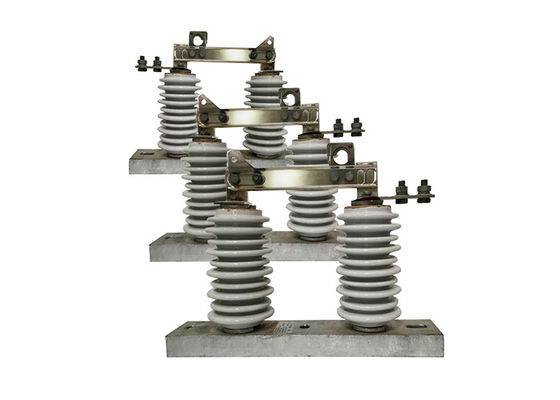

GW9-10 Series Outdoor High Voltage Disconnect Switch 1250A Vacuum Load Break Switch được sử dụng với bộ ngắt mạch
Mô tả sản phẩm:
GW9-10 Series high voltage disconnect switch là một công tắc điện được sử dụng trong hệ thống điện cao áp để cô lập hoặc ngắt kết nối một phần của hệ thống với phần còn lại của hệ thống.Nó được thiết kế để hoạt động trong điều kiện điện áp cao và hiện tại và được sử dụng chủ yếu cho bảo trì, sửa chữa, hoặc các tình huống khẩn cấp.
Chuyển đổi bao gồm một bộ các liên lạc có thể được mở hoặc đóng bằng một cơ chế, chẳng hạn như một bộ điều khiển bằng tay hoặc động cơ.nó cho phép dòng điện chảy qua hệ thống, trong khi khi nó mở, dòng điện bị gián đoạn, và hệ thống được thực sự ngắt kết nối.
Ứng dụng:
1 Phân cách trạm phụ:Trong một trạm phụ, các công tắc ngắt điện áp cao được sử dụng để ngắt kết nối biến áp, bộ ngắt mạch và các thiết bị khác khỏi hệ thống điện để bảo trì hoặc sửa chữa.
2 Phân biệt đường truyền:Các công tắc ngắt điện áp cao được sử dụng để cô lập các phần của đường truyền điện áp cao để bảo trì, sửa chữa hoặc ngăn chặn dòng điện trong trường hợp khẩn cấp.
3 Chuyển ban công tụ điện:Trong các hệ thống điện với các ngân hàng tụ điện, các công tắc ngắt điện áp cao được sử dụng để ngắt kết nối ngân hàng tụ điện từ hệ thống điện để bảo trì hoặc sửa chữa.
4 Phân tích tải:Trong trường hợp quá tải hoặc tình huống khẩn cấp khác, các công tắc ngắt điện áp cao có thể được sử dụng để giảm tải bằng cách ngắt kết nối một số phần của hệ thống điện.
5 Phân biệt lỗi:Các công tắc ngắt điện áp cao được sử dụng để cô lập các phần bị hỏng của hệ thống điện để ngăn ngừa thiệt hại cho thiết bị và đảm bảo tính liên tục của nguồn cung cấp điện.
Điều kiện:
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
