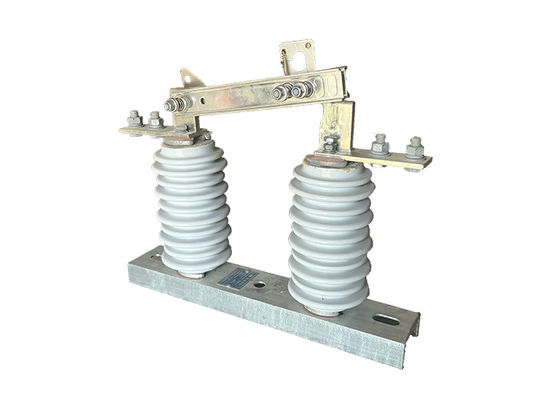

Mô hình mới GW9 Series Outdoor Disconnector Switch Độc lập đồ sứ được sử dụng với bộ ngắt mạch chân không điện áp cao
Mô tả sản phẩm:
Một công tắc ngắt kết nối ngoài trời là một công tắc điện được thiết kế để cô lập một phần của một mạng lưới hoặc hệ thống điện từ phần còn lại của hệ thống cho mục đích bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp cao.
Các công tắc được thiết kế để mở và đóng trong điều kiện bình thường hoặc bất thường, chẳng hạn như một lỗi hoặc quá mức.nó tách phần của hệ thống ra khỏi phần còn lại của mạng, ngăn chặn dòng điện vào phần đó.
Các công tắc ngắt kết nối ngoài trời thường được thiết kế để hoạt động ở điện áp từ 600 volt đến 765.000 volt, và chúng có thể được vận hành bằng tay hoặc tự động.Chúng thường được lắp đặt trong các trạm phụ hoặc trên các cột điện, và chúng là một thành phần quan trọng của cơ sở hạ tầng lưới điện.
Điều quan trọng là tuân thủ các quy trình an toàn thích hợp khi làm việc với các công tắc ngắt điện áp cao, vì chúng có thể nguy hiểm nếu không xử lý đúng cách.Chỉ có nhân viên có trình độ và được đào tạo nên được phép vận hành và bảo trì thiết bị điện áp cao.
Hoạt động:
1Khả năng tương tác: Các công tắc ngắt điện áp cao được thiết kế để tích hợp với các thành phần khác của hệ thống điện, chẳng hạn như bộ ngắt mạch, biến áp hoặc rơle bảo vệ.Sự tương tác này cho phép hoạt động phối hợp và bảo vệ toàn bộ hệ thống, đảm bảo phân phối điện đáng tin cậy và hiệu quả.
2Giám sát và chẩn đoán từ xa: Một số công tắc ngắt điện áp cao được trang bị khả năng giám sát và chẩn đoán từ xa.Các hệ thống này cho phép theo dõi thời gian thực các thông số chuyển đổi, chẳng hạn như nhiệt độ, áp suất và sức đề kháng tiếp xúc, cho phép bảo trì chủ động và khắc phục sự cố để ngăn ngừa lỗi và tối ưu hóa hiệu suất.
3Hoạt động khẩn cấp: Các công tắc ngắt điện áp cao có thể có các quy định cho hoạt động khẩn cấp, chẳng hạn như thay thế bằng tay hoặc nguồn điện khẩn cấp.Các tính năng này đảm bảo rằng công tắc có thể được vận hành ngay cả trong tình huống khẩn cấp, chẳng hạn như mất điện hoặc lỗi thiết bị, cung cấp một lớp độ tin cậy và an toàn bổ sung.
4. Tuân thủ các tiêu chuẩn: Các công tắc ngắt điện áp cao được thiết kế và sản xuất để đáp ứng các tiêu chuẩn và quy định của ngành, đảm bảo an toàn và hiệu suất của chúng.Tuân thủ các tiêu chuẩn như IEC, ANSI hoặc NEMA đảm bảo rằng công tắc đã trải qua các thử nghiệm nghiêm ngặt và đáp ứng các yêu cầu cần thiết cho hoạt động trong các ứng dụng điện áp cao.
Nguy cơ an toàn:
1Động lực điện: Các công tắc ngắt điện áp cao có thể gây ra một cú sốc điện gây tử vong nếu chúng không được xử lý đúng cách.Điều này có thể xảy ra nếu công tắc không được cách ly đúng cách trước khi mở hoặc nếu có lỗi trong thiết bị.
2. Arc flash: Khi các công tắc ngắt điện áp cao được mở, một tia sáng cung có thể xảy ra, có thể giải phóng một lượng năng lượng đáng kể dưới dạng nhiệt, ánh sáng và áp suất. Điều này có thể gây bỏng,tổn thương mắt, và những vết thương khác.
3.Thất bại thiết bị: Các công tắc ngắt điện áp cao có thể bị hỏng nếu không được bảo trì đúng cách hoặc nếu bị quá tải. Điều này có thể dẫn đến hư hỏng thiết bị, cháy điện và các mối nguy hiểm khác.
4Mối nguy hiểm cho môi trường: Các công tắc ngắt điện áp cao thường được đặt trong môi trường ngoài trời, nơi chúng có thể tiếp xúc với điều kiện thời tiết khắc nghiệt, chẳng hạn như gió mạnh, mưa lớn,và sét đâmNhững điều kiện này có thể tạo ra các rủi ro an toàn bổ sung cho nhân viên đang vận hành hoặc bảo trì thiết bị.
Mẹo an toàn:
1Thực hiện kiểm tra và bảo trì thường xuyên trên công tắc để đảm bảo hoạt động đúng đắn của nó. Điều này bao gồm kiểm tra sức đề kháng cách nhiệt của công tắc, xác minh hoạt động của khóa an toàn,và kiểm tra bất kỳ sự nóng lên bất thường hoặc rung động.
2. Thực hiện một quy trình khóa / gắn thẻ trước khi thực hiện bảo trì hoặc sửa chữa công việc trên công tắc.Quy trình này liên quan đến khóa và đánh dấu công tắc để ngăn ngừa năng lượng ngẫu nhiên trong khi làm việc đang được thực hiện, cung cấp một lớp an toàn bổ sung.
3Cung cấp đào tạo đầy đủ cho nhân viên sẽ vận hành hoặc làm việc trên công tắc.cũng như các mối nguy tiềm ẩn liên quan đến việc chuyển đổi.
4Thực hiện một hệ thống quản lý an toàn toàn bao gồm kiểm toán an toàn thường xuyên, đánh giá nguy hiểm và báo cáo sự cố.Cách tiếp cận chủ động về an toàn này giúp xác định và giải quyết các rủi ro tiềm ẩn trước khi chúng dẫn đến tai nạn hoặc thương tích.
5Đảm bảo có hệ thống thông gió và làm mát thích hợp cho các công tắc cô lập điện áp cao nằm trong không gian kín hoặc kín. 6.Việc thông gió đầy đủ giúp phân tán nhiệt và ngăn chặn công tắc quá nóng, có thể dẫn đến trục trặc hoặc thậm chí cháy.
Ưu điểm:
1Cấu trúc đơn giản: Chuyển đổi cách ly được thiết kế với một cấu trúc đơn giản, làm cho nó dễ hiểu và vận hành.
Bảo trì thấp: Do thiết kế và cấu trúc của nó, công tắc cách ly đòi hỏi bảo trì tối thiểu, giảm nhu cầu kiểm tra và sửa chữa thường xuyên.
2.Linearity phá vỡ và đóng cao: Chuyển đổi cách ly có tính tuyến tính phá vỡ và đóng tuyệt vời, đảm bảo hoạt động trơn tru và đáng tin cậy trong các hoạt động chuyển đổi.
3Độ tin cậy cao: Chuyển đổi được xây dựng để cung cấp hiệu suất đáng tin cậy, giảm thiểu nguy cơ trục trặc hoặc thất bại trong quá trình hoạt động.
4.So sánh với các tiêu chuẩn quốc tế: Chuyển đổi cách ly GW9-12 ((W) đáp ứng hoặc vượt quá mức của các sản phẩm tương tự cả trong nước và quốc tế,đảm bảo tính tương thích và khả năng cạnh tranh trên thị trường.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
