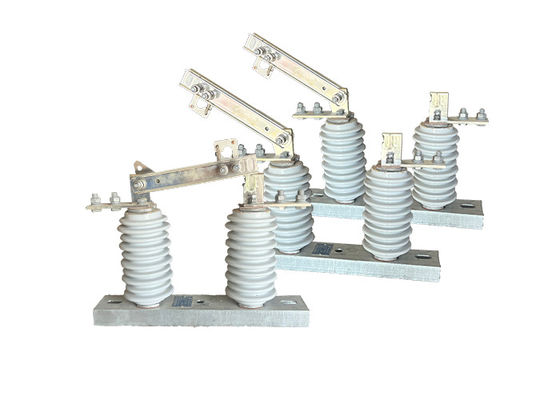

Chuyển mạch ngắt kết nối ngoài trời điện AC GW9 Series Single Phase Middle Voltage Porcelain Overhead Line
Mô tả sản phẩm:
Chuyển mạch ngắt kết nối ngoài trời GW9-10 là một loại thiết bị di động được sử dụng để cô lập và nối đất các đường dây phân phối điện để bảo trì, sửa chữa hoặc các mục đích khẩn cấp.Nó là một công cụ linh hoạt có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm các dây chuyền phân phối trên không, trạm phụ và các cơ sở công nghiệp.
Các công tắc ngắt kết nối ngoài trời được thiết kế để được vận hành bởi một người, làm cho nó dễ dàng sử dụng và cơ động.có thể được mở rộng để đạt đến thiết bị điện, và một tập hợp các phụ kiện có thể thay thế, cho phép người dùng thực hiện nhiều nhiệm vụ khác nhau, chẳng hạn như mở hoặc đóng các công tắc và đường nối đất.
Các công tắc ngắt kết nối ngoài trời được thiết kế để cung cấp một sự gián đoạn có thể nhìn thấy trong mạch điện, giúp bảo vệ chống lại sự tiếp xúc tình cờ với thiết bị năng lượng.Nó cũng được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh, mưa và tuyết, làm cho nó phù hợp để sử dụng trong môi trường ngoài trời.
Tính năng:
1Đánh giá điện áp cao: Các công tắc cô lập điện áp cao được thiết kế để chịu được mức điện áp cao, thường dao động từ vài ngàn volt đến vài trăm ngàn volt.
2Xây dựng mạnh mẽ: Các công tắc cách ly điện áp cao thường được làm bằng vật liệu có khả năng chống điện cao, ăn mòn và các hình thức thiệt hại khác, chẳng hạn như đồ sứ hoặc polyme.
3.Arc Chutes: Nhiều công tắc cách ly điện áp cao được thiết kế với các công tắc cung, giúp phân tán nhiệt do cung điện tạo ra và ngăn ngừa hư hỏng công tắc.
4. Earth Switch: Một số công tắc cô lập điện áp cao được trang bị một công tắc nối đất, cung cấp một mức độ an toàn bổ sung bằng cách nối đất phần cô lập của mạch.
5Cơ chế khóa: Để ngăn chặn việc đóng ngẫu nhiên của công tắc trong khi thực hiện công việc bảo trì,nhiều công tắc cách ly điện áp cao được trang bị một cơ chế khóa nhau ngăn chặn công tắc được đóng cho đến khi tất cả các thủ tục an toàn đã được tuân thủ.
6. Chỉ báo trực quan: Các công tắc cách ly điện áp cao cũng có thể bao gồm các chỉ báo trực quan, chẳng hạn như đèn hoặc cờ,cung cấp một dấu hiệu rõ ràng cho thấy nếu công tắc ở vị trí mở hoặc đóng.
Chức năng:
Chức năng chính của một bộ cách ly điện cao áp là cung cấp cách ly điện giữa dây dẫn điện cao áp AC và cấu trúc hỗ trợ,và để hỗ trợ trọng lượng của dây dẫnNó được thiết kế để chịu được mức điện áp và dòng điện cao, và thường được làm bằng vật liệu có khả năng chống điện và ăn mòn cao.như sứ hoặc polyme.
Hoạt động:
1Chuẩn bị: Trước khi kích hoạt công tắc, mạch phải được khử năng lượng và nối đất đúng cách để ngăn ngừa bất kỳ mối nguy hiểm điện nào.Các công tắc nên được kiểm tra cho bất kỳ dấu hiệu của thiệt hại hoặc hao mòn.
2. Đóng công tắc: Để đóng công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí đóng. Điều này kết nối mạch với nguồn điện,cho phép dòng chảy qua mạch.
3Mở công tắc: Để mở công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển sang vị trí mở. Điều này ngắt kết nối mạch với nguồn điện,ngắt dòng điện.
4Quản lý vòng cung: Khi công tắc được mở, một vòng cung điện có thể xảy ra giữa các liên lạc, có thể nguy hiểm và gây ra thiệt hại cho công tắc.Chuyển đổi có thể được trang bị các thiết bị như cầu vồng hoặc cuộn cuộn nổ.
5.An toàn: Người vận hành các công tắc ngắt điện áp cao phải tuân thủ các quy trình an toàn thích hợp để ngăn ngừa các mối nguy hiểm điện.và sau các thủ tục khóa/đặt thẻ.
1.Circuit Isolation: High voltage isolator switches được sử dụng để cô lập một phần của một mạch cao áp cho mục đích bảo trì, sửa chữa hoặc thử nghiệm.phần có thể được ngắt kết nối hiệu quả với phần còn lại của hệ thống, cho phép làm việc được thực hiện an toàn.
2. Load Switching: Các công tắc cô lập điện áp cao có thể được sử dụng làm công tắc tải để điều khiển dòng điện trong mạch.Chúng đặc biệt hữu ích trong những tình huống mà tải trọng tương đối nhỏ và không cần một bộ ngắt mạch hoặc an toàn.
3Bảo vệ đường dây trên cao: Các công tắc cách ly điện áp cao thường được lắp đặt trên các đường dây điện trên cao để cung cấp bảo vệ chống chọi sét và các nhiễu điện khác.Bằng cách cô lập một phần của đường dây, công tắc có thể giúp ngăn ngừa thiệt hại cho thiết bị và giảm nguy cơ mất điện.
4Bảo vệ biến áp: Các công tắc cách ly điện áp cao cũng được sử dụng để bảo vệ biến áp bằng cách cô lập chúng khỏi mạng điện trong trường hợp lỗi hoặc quá tải.bộ biến áp có thể bị ngắt kết nối với mạng lưới, ngăn ngừa thiệt hại cho bộ biến áp và các thiết bị khác.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
