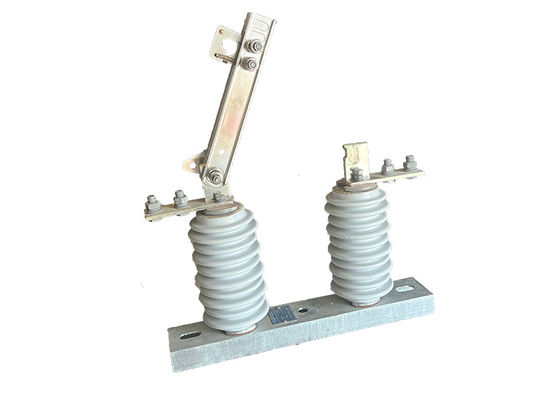

Khóa ngắt kết nối ngoài trời bảo vệ tự động GW9 Series Single Phase High Voltage Porcelain Disconnect Switch

Khóa ngắt kết nối ngoài trời bảo vệ tự động GW9 Series Single Phase High Voltage Porcelain Disconnect Switch

Mô tả sản phẩm:

Chuyển mạch ngắt kết nối ngoài trời là một loại công tắc điện được sử dụng trong các hệ thống điện để cô lập một mạch từ phần còn lại của hệ thống cho mục đích bảo trì hoặc an toàn.Thuật ngữ "chẳng" đề cập đến định hướng của bộ cách ly, được lắp thẳng đứng trên cấu trúc hỗ trợ.

Các công tắc ngắt kết nối ngoài trời thường được sử dụng trong hệ thống truyền và phân phối điện áp cao để cô lập các phần của mạng cho các công việc bảo trì hoặc sửa chữa.Chúng được thiết kế để xử lý điện áp và dòng điện cao và thường được lắp đặt ở các địa điểm ngoài trời.

Các công tắc ngắt kết nối ngoài trời thường bao gồm một bộ các liên lạc tĩnh và di động được tách bởi một khoảng cách không khí.các thiết bị tiếp xúc tiếp xúc với nhau, cho phép dòng chảy chảy qua mạch.ngắt dòng điện thông qua mạch và cô lập nó khỏi phần còn lại của hệ thống.

Các công tắc ngắt kết nối ngoài trời là một thành phần quan trọng của an toàn và độ tin cậy hệ thống điện và được thiết kế để hoạt động trong nhiều điều kiện môi trường khác nhau.Chúng thường phải chịu các yêu cầu kiểm tra và chứng nhận nghiêm ngặt để đảm bảo rằng chúng đáp ứng các tiêu chuẩn công nghiệp về hiệu suất và an toàn.

Chức năng:

Chức năng chính của một bộ cách ly điện cao áp là cung cấp cách ly điện giữa dây dẫn điện cao áp AC và cấu trúc hỗ trợ,và để hỗ trợ trọng lượng của dây dẫnNó được thiết kế để chịu được mức điện áp và dòng điện cao, và thường được làm bằng vật liệu có khả năng chống điện và ăn mòn.như sứ hoặc polyme.

Cấu trúc:

Sản phẩm này bao gồm cơ sở (bảng), thanh cách nhiệt, phần dẫn và thiết bị khóa.và đầu kia của con dao được kết nối riêng với đầu liên lạc tĩnh, và mỗi bên được duy trì trong một trạng thái tiếp xúc tốt bởi áp lực của mùa xuân nén.nhưng cũng có lợi cho việc giảm nhiệt độ tăng, và cải thiện sức mạnh cơ học của con dao, làm cho sự ổn định nhiệt động chống lại mạch ngắn.Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của con dao tiếp xúc và móc khóa tĩnh trên tiếp xúc tĩnh tạo thành thiết bị khóa mở, tự khóa khi phanh được đóng, để dao phanh không tự rơi ra do trọng lượng của chính nó hoặc tác động của điện,dẫn đến việc mở phanh mà không có lý do.

Ứng dụng:

1.Circcuit cô lập: High voltage điện cô lập chủ yếu được sử dụng để cô lập các phần của một hệ thống điện cho bảo trì hoặc sửa chữa công việc.Điều này cho phép công nhân làm việc an toàn trên mạch bị cô lập mà không có nguy cơ bị điện giật hoặc các mối nguy hiểm điện khác.

2An toàn: Các bộ cách ly điện cao áp cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân và công chúng khỏi các mối nguy hiểm điện.Các bộ cách ly điện cao áp ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động của hệ thống và giảm nguy cơ tai nạn điện.

3Bảo vệ lỗi: Các bộ cách ly điện cao áp cũng có thể được sử dụng để bảo vệ hệ thống điện khỏi lỗi, chẳng hạn như mạch ngắn và quá tải.Các bộ cách ly điện cao áp ngăn lỗi lây lan sang các bộ phận khác của hệ thống và gây ra thiệt hại thêm.

4Chuyển đổi: Các bộ cách ly điện cao áp có thể được sử dụng như một thiết bị chuyển đổi để điều khiển dòng điện trong một hệ thống.dòng điện có thể được hướng đến các bộ phận khác nhau của hệ thống khi cần thiết.

5Kiểm tra: Máy cách ly điện cao áp cũng có thể được sử dụng cho mục đích thử nghiệm, chẳng hạn như để đo điện áp hoặc dòng trong mạch, hoặc để kiểm tra hiệu suất của các thành phần khác trong hệ thống.

Điều kiện:

1Độ cao tối đa trong khu vực được chỉ định không vượt quá 1000 mét so với mực nước biển.

2Nhiệt độ không khí xung quanh có giới hạn nhất định. Nhiệt độ tối đa không được vượt quá +40 °C, và nhiệt độ tối thiểu có thể thay đổi tùy thuộc vào khu vực cụ thể.Nhiệt độ tối thiểu không nên giảm xuống dưới -30°C, trong khi ở các khu vực Paramos, nó không nên giảm xuống dưới -40 ° C.

3Áp lực gió không được vượt quá 700 Pascal (Pa), tương ứng với tốc độ gió khoảng 34 mét/giây.Giới hạn này đảm bảo rằng thiết bị có thể chịu được sức mạnh của gió mà không ảnh hưởng đến chức năng hoặc tính toàn vẹn của cấu trúc.

4Độ mạnh của trận động đất không nên vượt quá 8 độ. Điều này đề cập đến cường độ hoạt động địa chấn tối đa mà thiết bị có thể chịu đựng mà không bị hư hỏng.Thang đo cụ thể được sử dụng để đo cường độ động đất có thể phụ thuộc vào khu vực hoặc quốc gia.

5Môi trường làm việc phải không có rung động mạnh mẽ thường xuyên. Yêu cầu này đảm bảo rằng thiết bị vẫn ổn định và hoạt động trong điều kiện hoạt động bình thường.Động thái quá mức có thể ảnh hưởng đến hiệu suất và tuổi thọ của bộ cách ly.

6Các thiết bị cô lập loại thông thường nên được lắp đặt ở những nơi tránh xa khí, khói, trầm tích hóa học, sương mù, bụi và các chất nổ hoặc ăn mòn khác.Các vật liệu này có thể có tác động có hại đến khả năng cách nhiệt và dẫn của bộ cách nhiệt, có khả năng làm ảnh hưởng đến hiệu suất và an toàn của nó.

7Các loại cách ly chống ô nhiễm được thiết kế để sử dụng trong các khu vực bị ô nhiễm nghiêm trọng.không nên có sự hiện diện của các chất nổ hoặc vật liệu có thể gây cháyYêu cầu này đảm bảo rằng bộ cách ly vẫn an toàn và hoạt động mặc dù các điều kiện môi trường đầy thách thức.

Các thông số kỹ thuật:
