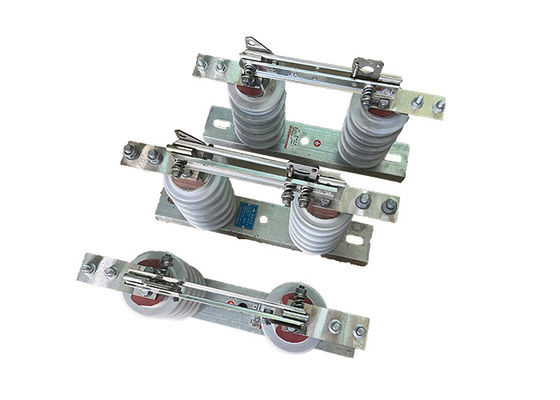

High Voltage Disconnect Switch GW9-10 Series 1250A Máy ngắt chân không được sử dụng với bộ ngắt mạch cho ngoài trời
Mô tả sản phẩm:
GW9-10 Series high voltage disconnect switch là một công tắc điện cao áp di động được sử dụng để cô lập mạch điện cho mục đích bảo trì và sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp trung bình đến cao.
Loadbuster Electrical Isolator được thiết kế để di động và có thể dễ dàng vận chuyển đến vị trí mà nó cần. Nó có khả năng xử lý mức điện áp cao,thường dao động từ một vài kilovolts đến vài trăm kilovolts.
Chuyển đổi được sử dụng để cô lập một phần của hệ thống điện cho mục đích bảo trì hoặc sửa chữa. Nó có các chỉ báo trực quan cho thấy nếu chuyển đổi mở hoặc đóng,giúp cho các nhà khai thác dễ dàng biết tình trạng của mạch.
Loadbuster Electrical Isolator có thể được sử dụng cho một loạt các ứng dụng, bao gồm chuyển mạch và cách ly mạch, cũng như cho thiết bị nối đất và khử năng lượng.Nó được thiết kế với các tính năng an toàn để bảo vệ người vận hành khỏi các mối nguy hiểm điện, chẳng hạn như vật liệu cách nhiệt ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động.
Chuyển đổi dễ sử dụng và đòi hỏi tối thiểu đào tạo để vận hành. Nó có lưỡi dao có thể thay thế dễ dàng, cho phép linh hoạt và linh hoạt hơn.
Ứng dụng:
1 Phân cách trạm phụ:Trong một trạm phụ, các công tắc ngắt điện áp cao được sử dụng để ngắt kết nối biến áp, bộ ngắt mạch và các thiết bị khác khỏi hệ thống điện để bảo trì hoặc sửa chữa.
2 Phân biệt đường truyền:Các công tắc ngắt điện áp cao được sử dụng để cô lập các phần của đường truyền điện áp cao để bảo trì, sửa chữa hoặc ngăn chặn dòng điện trong trường hợp khẩn cấp.
3 Chuyển ban công tụ điện:Trong các hệ thống điện với các ngân hàng tụ điện, các công tắc ngắt điện áp cao được sử dụng để ngắt kết nối ngân hàng tụ điện từ hệ thống điện để bảo trì hoặc sửa chữa.
4 Phân tích tải:Trong trường hợp quá tải hoặc tình huống khẩn cấp khác, các công tắc ngắt điện áp cao có thể được sử dụng để giảm tải bằng cách ngắt kết nối một số phần của hệ thống điện.
5 Phân biệt lỗi:Các công tắc ngắt điện áp cao được sử dụng để cô lập các phần bị lỗi của hệ thống điện để ngăn ngừa thiệt hại cho thiết bị và đảm bảo tính liên tục của nguồn cung cấp điện.
Điều kiện:
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
