Khả năng kết nối ngoài trời bền Khả năng di động và dễ dàng lắp đặt cho trạm phụ điện cao áp mạnh mẽ

Khả năng kết nối ngoài trời bền Khả năng di động và dễ dàng lắp đặt cho trạm phụ điện cao áp mạnh mẽ

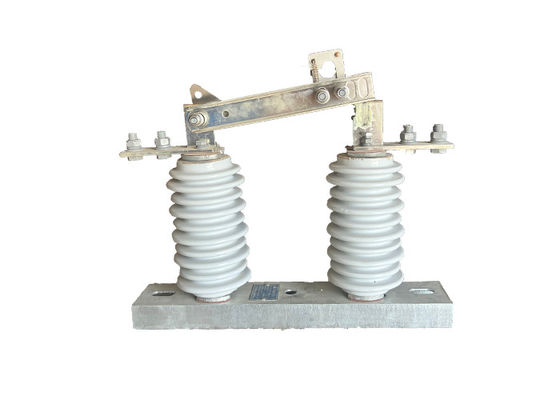

Mô tả sản phẩm:

Các công tắc ngắt kết nối ngoài trời đóng một vai trò quan trọng trong hệ thống truyền tải và phân phối điện áp cao.Chúng được thiết kế đặc biệt để ngắt kết nối mạch từ các nguồn điện của chúng cho mục đích bảo trì hoặc sửa chữa, đảm bảo an toàn cho người lao động thực hiện nhiệm vụ trên hệ thống.
Chức năng chính của một công tắc ngắt kết nối ngoài trời là cách ly mạch khỏi nguồn cung cấp điện.Điều này đạt được thông qua một cột xoay điều khiển mở và đóng của cánh đồng của công tắc hoặc liên lạcBằng cách xoay cột, lưỡi có thể được tham gia hoặc tháo, kết nối hoặc ngắt kết nối mạch hiệu quả.cho phép các nhà khai thác dễ dàng xác định xem mạch có hoạt động hay không.
An toàn của người vận hành là quan trọng nhất khi xử lý hệ thống điện áp cao. Do đó, cột của một công tắc ngắt kết nối ngoài trời thường được chế tạo từ vật liệu không dẫn điện,như sợi thủy tinh hoặc vật liệu tổng hợpSự lựa chọn vật liệu này đảm bảo rằng cột cung cấp cách điện chống lại điện áp cao hiện diện trong hệ thống, bảo vệ người vận hành khỏi sốc điện trong quá trình vận hành công tắc.
Các công tắc ngắt kết nối ngoài trời có sẵn trong các thiết kế và kích thước khác nhau để phù hợp với số điện áp và dòng của các mạch mà chúng điều khiển.Chúng thường được lắp đặt trên các cột hoặc cấu trúc trong môi trường ngoài trời để dễ tiếp cận và vận hànhKhi được sử dụng cùng với các thiết bị bảo vệ khác như bộ ngắt mạch và bộ bảo hiểm,Các công tắc ngắt kết nối góp phần vào sự an toàn và độ tin cậy tổng thể của hệ thống điện bằng cách cung cấp một phương tiện cô lập và bảo vệ.

Tính năng:

1.Cô lập và bảo trì: Các công tắc ngắt kết nối ngoài trời cung cấp một phương tiện để cô lập mạch từ các nguồn điện của chúng trong các hoạt động bảo trì hoặc sửa chữa.Sự cô lập này đảm bảo rằng người lao động có thể làm việc an toàn trên hệ thống mà không có nguy cơ sốc điệnBằng cách ngắt kết nối mạch, công tắc cho phép khử năng lượng của các phần cụ thể, cho phép thực hiện các nhiệm vụ bảo trì một cách an toàn.
2Chỉ báo hiển thị: Việc vận hành bằng tay và chỉ báo hiển thị trạng thái của công tắc tăng cường an toàn.Các nhà điều hành có thể dễ dàng xác định xem mạch được kết nối hoặc ngắt kết nối bằng cách quan sát vị trí của lưỡi hoặc đầu nối của công tắcChỉ thị trực quan này giúp ngăn ngừa sự tiếp xúc vô tình với các mạch hoạt động, giảm nguy cơ tai nạn điện.
3Bảo vệ khỏi các mối nguy hiểm điện: Vật liệu cột không dẫn điện được sử dụng trong các công tắc ngắt kết nối ngoài trời cung cấp cách điện chống lại điện áp cao trong hệ thống.Khép kín này bảo vệ người vận hành khỏi sốc điện trong quá trình vận hành công tắcNó hoạt động như một rào cản giữa người vận hành và các thành phần điện hoạt động, giảm thiểu nguy cơ chấn thương.
4Sự phối hợp với các thiết bị bảo vệ: Các công tắc ngắt kết nối ngoài trời hoạt động kết hợp với các thiết bị bảo vệ khác, chẳng hạn như bộ ngắt mạch và bộ bảo hiểm.Các thiết bị này bổ sung cho nhau để đảm bảo an toàn và độ tin cậy tổng thể của hệ thống điện. Các công tắc ngắt kết nối có thể được sử dụng để cô lập các phần bị lỗi của hệ thống, cho phép các bộ ngắt mạch hoặc bộ an toàn hoạt động và bảo vệ hệ thống khỏi thiệt hại thêm.
5.Sự tiếp cận và đáng tin cậy: Các công tắc ngắt kết nối ngoài trời được thiết kế để dễ dàng truy cập và vận hành. Chúng thường được lắp đặt trên các cột hoặc cấu trúc trong môi trường ngoài trời,cho phép nhân viên bảo trì truy cập nhanh chóng và thuận tiệnXây dựng mạnh mẽ và hoạt động đáng tin cậy của chúng góp phần vào độ tin cậy tổng thể của hệ thống điện, giảm thiểu thời gian ngừng hoạt động và đảm bảo nguồn cung cấp điện không bị gián đoạn.

Hoạt động

1Vị trí ban đầu: Chuyển đổi ngắt kết nối ban đầu ở vị trí đóng, có nghĩa là mạch được kết nối và cấp năng lượng.Blades của công tắc hoặc liên lạc là liên lạc với các đầu cuối tương ứng hoặc dây dẫn, cho phép dòng điện chảy.

2Các biện pháp chuẩn bị và an toàn: Trước khi sử dụng công tắc, phải có các biện pháp an toàn thích hợp.như đeo trang thiết bị bảo vệ cá nhân thích hợp (PPE) và đảm bảo khu vực không có bất kỳ mối nguy hiểm tiềm ẩn nàoĐiều quan trọng là phải tuân thủ các giao thức và hướng dẫn an toàn đã được thiết lập.

3Hoạt động bằng tay: Người vận hành xoay cột hoặc tay cầm của công tắc, điều khiển việc mở và đóng lưỡi hoặc đầu nối của công tắc.Cột thường được đặt ở một khoảng cách an toàn từ các thành phần điện hoạt động và được làm bằng vật liệu không dẫn điện để cách nhiệt.

4.Mở công tắc: Bằng cách xoay cột, lưỡi dao hoặc đầu nối của công tắc được tách khỏi các đầu hoặc dây dẫn, mở mạch hiệu quả.Hành động này làm gián đoạn dòng điện và ngắt kết nối mạch từ nguồn điện của nó.

5Chỉ báo nhìn thấy được: Khi chuyển đổi được vận hành, nó cung cấp một chỉ báo rõ ràng về tình trạng của nó.thường thông qua một vỏ trong suốt hoặc bằng cách sử dụng các chỉ số trực quan, để xác định xem mạch có được kết nối hay không.

6Bảo trì hoặc sửa chữa: Với công tắc ngắt kết nối ở vị trí mở, các hoạt động bảo trì hoặc sửa chữa có thể được thực hiện an toàn trên mạch.Công nhân có thể làm việc trên hệ thống mà không có nguy cơ sốc điện, vì mạch được cô lập khỏi nguồn điện.

7.Tắt công tắc: Một khi các nhiệm vụ bảo trì hoặc sửa chữa được hoàn thành, và nó là an toàn để khôi phục lại điện cho mạch, người vận hành xoay cột theo hướng ngược lại để đóng công tắc.Lưỡi dao hoặc tiếp xúc tái kết nối với các đầu cuối hoặc dây dẫn, kết nối lại mạch với nguồn điện.

8Kiểm tra: Sau khi đóng công tắc, điều quan trọng là phải xác minh rằng mạch đã được khởi động lại thành công và hoạt động chính xác.Điều này có thể được thực hiện thông qua các thủ tục kiểm tra và giám sát thích hợp để đảm bảo hệ thống hoạt động theo dự định.

Ứng dụng:

1Bảo trì và sửa chữa: Loadbuster Electrical Isolator thường được sử dụng để cô lập và nối đường dây phân phối điện cho các hoạt động bảo trì và sửa chữa.Nó cho phép nhân viên bảo trì làm việc an toàn trên thiết bị năng lượng mà không có nguy cơ bị điện giật.

2Phản ứng khẩn cấp: Loadbuster Electrical Isolator có thể được sử dụng trong các tình huống khẩn cấp, chẳng hạn như mất điện hoặc thiên tai,để cô lập và nối đất các đường dây phân phối điện và khôi phục điện an toàn.

3Hoạt động chuyển mạch: Loadbuster Electrical Isolator có thể được sử dụng để mở hoặc đóng các công tắc và thực hiện các hoạt động chuyển mạch khác trên các đường dây phân phối điện.

Điều kiện:

1Độ cao tối đa cho việc lắp đặt không được vượt quá 1000m.

2Nhiệt độ không khí xung quanh không nên vượt quá +40'C, và trong các khu vực chung, nó không nên giảm xuống dưới -30'C. Trong các khu vực Paramos, nó không nên giảm xuống dưới -40'C.

3Áp lực gió không được vượt quá 700Pa, tương ứng với tốc độ gió 34m/s.

4.Điện cách ly sẽ có thể chịu được động đất lên đến 8 độ.

5. Các thiết bị cô lập nên được lắp đặt ở một vị trí mà không có rung động mạnh mẽ thường xuyên.

6Đối với các loại cách ly thông thường, chúng nên được giữ xa khỏi khí, khói, lắng đọng hóa học, sương mù, bụi,và các vật liệu nổ và ăn mòn khác có thể ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly.

7Các loại cách ly chống ô nhiễm phù hợp để sử dụng trong các khu vực dẫn điện bẩn nghiêm trọng, nhưng chúng không nên được lắp đặt trong các khu vực có bất kỳ vật liệu nổ hoặc gây cháy nào.

Các thông số kỹ thuật:
