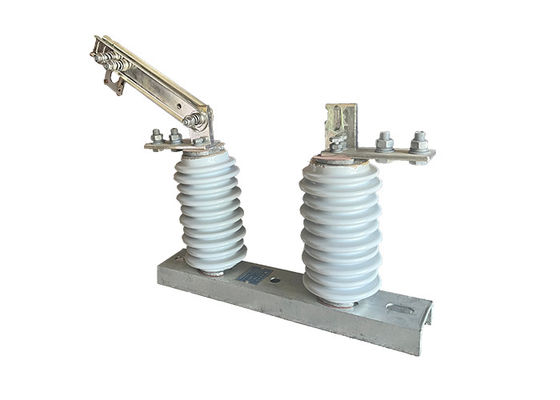

Đổi kết nối ngoài trời một pha AC Power Porcelain điện cao áp trên cao nhóm ngắt kết nối
Mô tả sản phẩm:
Chuyển mạch ngắt kết nối ngoài trời là một loại công tắc điện được sử dụng trong các hệ thống điện cao áp để cô lập các phần của mạng vì mục đích bảo trì hoặc an toàn.Chuyển đổi thường được gắn trên một cột hoặc cấu trúc hỗ trợ khác và được sử dụng để ngắt kết nối một đường dây điện trên không từ phần còn lại của hệ thống.
Các công tắc ngắt kết nối ngoài trời được thiết kế để xử lý điện áp và dòng điện cao và thường được lắp đặt ở các vị trí ngoài trời.Chúng bao gồm một bộ các liên lạc cố định và di động được tách bởi một khoảng cách không khí. Khi công tắc ở vị trí đóng, các liên lạc tiếp xúc với nhau, cho phép dòng chảy qua mạch. Khi công tắc được mở, các liên lạc được tách,ngắt dòng điện thông qua mạch và cô lập nó khỏi phần còn lại của hệ thống.
Các công tắc ngắt kết nối ngoài trời là một thành phần quan trọng của an toàn và độ tin cậy hệ thống điện và được thiết kế để hoạt động trong nhiều điều kiện môi trường khác nhau.Chúng thường phải chịu các yêu cầu kiểm tra và chứng nhận nghiêm ngặt để đảm bảo rằng chúng đáp ứng các tiêu chuẩn công nghiệp về hiệu suất và an toàn.
Các công tắc ngắt kết nối ngoài trời thường được sử dụng trong hệ thống truyền và phân phối điện áp cao để cô lập các phần của mạng cho các công việc bảo trì hoặc sửa chữa.Chúng cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân khỏi các mối nguy hiểm về điện, chẳng hạn như tiếp xúc tình cờ với các bộ phận hoạt động của hệ thống.
Tính năng:
1Tích hợp thiết bị chuyển mạch: Các công tắc cách ly điện áp cao thường được tích hợp vào các hệ thống thiết bị chuyển mạch, bao gồm các thiết bị bảo vệ khác như bộ ngắt mạch, bộ an toàn và rơle.Sự tích hợp này cho phép kiểm soát toàn diện và bảo vệ mạch điện áp cao, đảm bảo hoạt động an toàn và hiệu quả.
2Hoạt động từ xa: Nhiều công tắc cách ly điện áp cao được trang bị khả năng hoạt động từ xa, cho phép chúng được điều khiển từ một vị trí tập trung.Tính năng này làm tăng sự tiện lợi và an toàn bằng cách loại bỏ sự cần thiết phải vận hành bằng tay trong môi trường có khả năng nguy hiểm.
3. Arc Suppression: Các công tắc cách ly điện áp cao được thiết kế để ngăn chặn sự hình thành và lan truyền của các vòng cung điện khi mở hoặc đóng công tắc.chẳng hạn như sử dụng các đường thả cung hoặc các buồng dập cung, giúp giảm thiểu nguy cơ thiệt hại cho công tắc và thiết bị xung quanh, cũng như giảm khả năng xảy ra tai nạn điện.
4Phát hiện lỗi: Một số công tắc cách ly điện áp cao được trang bị các cơ chế phát hiện lỗi có thể phát hiện các điều kiện bất thường, chẳng hạn như dòng điện hoặc điện áp quá cao,và kích hoạt một công tắc tự động mởKhả năng này tăng cường bảo vệ tổng thể của mạch bằng cách nhanh chóng cô lập phần bị lỗi và ngăn ngừa thiệt hại hơn nữa.
5.Modularity và khả năng mở rộng: Các công tắc cô lập điện áp cao thường được thiết kế để được mô-đun, cho phép lắp đặt, thay thế hoặc mở rộng dễ dàng trong hệ thống điện.Tính mô-đun này cho phép tính linh hoạt và khả năng mở rộng, làm cho nó thuận tiện để điều chỉnh hệ thống để thay đổi các yêu cầu hoạt động.
1- Đóng công tắc:Khi công tắc được đóng, hai phần dẫn điện của mạch được đưa vào tiếp xúc với nhau, cho phép dòng điện chảy qua mạch.
2Mở công tắc:Khi công tắc được mở, một khoảng cách không khí được tạo ra giữa hai phần dẫn của mạch, cách ly phần này khỏi phần còn lại của hệ thống.Điều này thường được thực hiện để cho phép bảo trì, sửa chữa, hoặc thử nghiệm công việc được thực hiện an toàn.
3- Đặt đường dây xuống đất:Trước khi bất kỳ công việc nào có thể được thực hiện trên phần cô lập của mạch, điều quan trọng là phải nối mạch để ngăn chặn bất kỳ điện tích dư thừa nào tích tụ.Điều này thường được thực hiện bằng cách sử dụng một công tắc đất hoặc điện cực nối đất.
Điều quan trọng cần lưu ý là việc vận hành các công tắc cô lập điện áp cao chỉ nên được thực hiện bởi nhân viên được đào tạo và có trình độ,vì chúng có thể gây ra nguy cơ sốc điện hoặc chấn thương nghiêm trọng nếu xử lý saiNgoài ra, điều quan trọng là phải tuân thủ tất cả các thủ tục và hướng dẫn an toàn khi làm việc với thiết bị điện áp cao, bao gồm cả việc mặc quần áo và thiết bị bảo vệ thích hợp,sử dụng các công cụ cách nhiệt, và đảm bảo rằng khu vực không có bất kỳ vật liệu dễ cháy hoặc nổ nào.
1Xem xét thực hiện hệ thống giám sát và điều khiển từ xa cho các công tắc cách ly điện áp cao. Các hệ thống này cho phép theo dõi thời gian thực tình trạng công tắc, điều kiện tải và phát hiện lỗi,Tăng hiệu quả hoạt động và giảm nhu cầu can thiệp thủ công.
2Cung cấp các dấu hiệu và nhãn cảnh báo rõ ràng và có thể nhìn thấy gần công tắc để cảnh báo nhân viên về điện áp cao và các mối nguy tiềm ẩn liên quan đến thiết bị.Điều này giúp thúc đẩy nhận thức và khuyến khích tuân thủ các giao thức an toàn.
3Thiết lập một lịch trình bảo trì thường xuyên cho bộ chuyển đổi và tuân thủ nó một cách siêng năng.đảm bảo các công tắc vẫn trong tình trạng tối ưu và giảm khả năng thất bại bất ngờ.
4.Dữ một nguồn điện dự phòng đáng tin cậy hoặc kế hoạch dự phòng trong trường hợp mất điện hoặc khẩn cấp.Điều này đảm bảo rằng công tắc vẫn có thể được vận hành hoặc cô lập khi nguồn cung cấp năng lượng chính không có sẵn, giảm thiểu sự gián đoạn và duy trì an toàn.
5Thực hiện đánh giá rủi ro kỹ lưỡng trước khi lắp đặt hoặc đưa vào sử dụng các công tắc cô lập điện áp cao.,và sự gần gũi của nhân viên hoặc thiết bị nhạy cảm để đảm bảo các biện pháp an toàn phù hợp được áp dụng.
6.Đứng cập nhật các tiêu chuẩn, quy định và thực tiễn tốt nhất liên quan đến các công tắc cách ly điện áp cao.như những quy định của cơ quan an toàn điện, giúp đảm bảo rằng công tắc đáp ứng các yêu cầu an toàn tối thiểu và hoạt động trong giới hạn chấp nhận được.
Ứng dụng:
1.Circcuit cô lập: High voltage điện cô lập chủ yếu được sử dụng để cô lập các phần của một hệ thống điện cho bảo trì hoặc sửa chữa công việc.Điều này cho phép công nhân làm việc an toàn trên mạch bị cô lập mà không có nguy cơ bị điện giật hoặc các mối nguy hiểm điện khác.
2An toàn: Các bộ cách ly điện cao áp cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân và công chúng khỏi các mối nguy hiểm điện.Các bộ cách ly điện cao áp ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động của hệ thống và giảm nguy cơ tai nạn điện.
3Bảo vệ lỗi: Các bộ cách ly điện cao áp cũng có thể được sử dụng để bảo vệ hệ thống điện khỏi lỗi, chẳng hạn như mạch ngắn và quá tải.Các bộ cách ly điện cao áp ngăn lỗi lây lan sang các bộ phận khác của hệ thống và gây ra thiệt hại thêm.
4Chuyển đổi: Các bộ cách ly điện cao áp có thể được sử dụng như một thiết bị chuyển đổi để điều khiển dòng điện trong một hệ thống.dòng điện có thể được hướng đến các bộ phận khác nhau của hệ thống khi cần thiết.
5Kiểm tra: Máy cách ly điện cao áp cũng có thể được sử dụng cho mục đích thử nghiệm, chẳng hạn như để đo điện áp hoặc dòng trong mạch, hoặc để kiểm tra hiệu suất của các thành phần khác trong hệ thống.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
