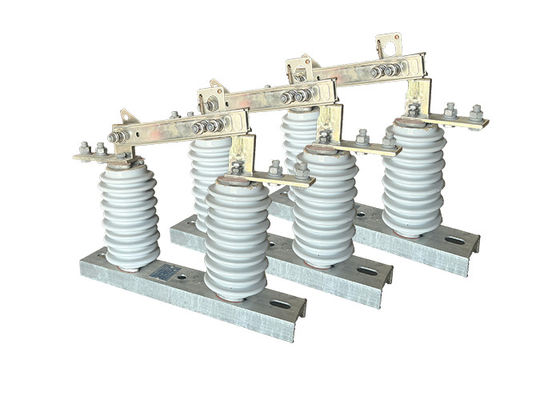

Ceramic High Voltage Isolator Switch 12kV-36kV Ac Power Vertical Break Switch Cho hệ thống phân phối ngoài trời
Mô tả sản phẩm:
Một công tắc cô lập điện áp cao là một công tắc điện được thiết kế để cô lập một phần của một mạng lưới hoặc hệ thống điện từ phần còn lại của hệ thống cho mục đích bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp cao.
Các công tắc được thiết kế để mở và đóng trong điều kiện bình thường hoặc bất thường, chẳng hạn như một lỗi hoặc quá mức.nó tách phần của hệ thống ra khỏi phần còn lại của mạng, ngăn chặn dòng điện vào phần đó.
Các công tắc cô lập điện áp cao thường được thiết kế để hoạt động ở điện áp từ 600 volt đến 765.000 volt, và chúng có thể được vận hành bằng tay hoặc tự động.Chúng thường được lắp đặt trong các trạm phụ hoặc trên các cột điện, và chúng là một thành phần quan trọng của cơ sở hạ tầng lưới điện.
Điều quan trọng là tuân thủ các quy trình an toàn thích hợp khi làm việc với các công tắc ngắt điện áp cao, vì chúng có thể nguy hiểm nếu không xử lý đúng cách.Chỉ có nhân viên có trình độ và được đào tạo nên được phép vận hành và bảo trì thiết bị điện áp cao.
Cấu trúc:
Sản phẩm được mô tả bao gồm một cơ sở (bảng), thanh cách nhiệt, phần dẫn điện và thiết bị khóa.Con dao được lắp đặt trên đầu dao tiếp xúc động thông qua các bu lông và được kết nối riêng với đầu tiếp xúc tĩnh. Mỗi mặt được duy trì trong một tình trạng tiếp xúc tốt bởi áp lực của xuân nén.làm tăng bề mặt phân tán nhiệt và làm giảm sự gia tăng nhiệt độĐiều này góp phần vào sức mạnh cơ học của con dao và làm cho nó ổn định nhiệt động chống lại mạch ngắn.
Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của dao tiếp xúc và móc khóa tĩnh trên dây tiếp xúc tĩnh tạo thành thiết bị khóa mở. Khi phanh đóng,thiết bị tự khóa, để dao phanh sẽ không rơi ra do trọng lượng của chính nó hoặc tác động của điện, có thể khiến phanh mở mà không có lý do.
Sản phẩm này thường được sử dụng trong hệ thống truyền tải và phân phối điện và đóng một vai trò quan trọng trong việc đảm bảo hoạt động đúng đắn của lưới điện.Các thủ tục an toàn thích hợp nên được tuân thủ khi làm việc với các công tắc này, và chỉ có nhân viên có trình độ và được đào tạo nên được phép vận hành và bảo trì chúng.
Hoạt động:
1 Chuẩn bị: Trước khi sử dụng công tắc, mạch nên được khử năng lượng và nối đất đúng cách để ngăn ngừa bất kỳ mối nguy hiểm điện nào.Các công tắc nên được kiểm tra cho bất kỳ dấu hiệu của thiệt hại hoặc hao mòn.
2 Đóng công tắc: Để đóng công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí đóng.cho phép dòng chảy qua mạch.
3 Mở công tắc: Để mở công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển sang vị trí mở.ngắt dòng điện.
4 Quản lý vòng cung: Khi công tắc được mở, một vòng cung điện có thể xảy ra giữa các tiếp xúc, có thể nguy hiểm và gây ra thiệt hại cho công tắc.Chuyển đổi có thể được trang bị các thiết bị như cầu vồng hoặc cuộn cuộn nổ.
5 An toàn: Người vận hành các công tắc ngắt điện áp cao phải tuân thủ các quy trình an toàn thích hợp để ngăn ngừa các mối nguy hiểm điện.và sau các thủ tục khóa/đặt thẻ.
Mẹo an toàn:
1Thực hiện kiểm tra và bảo trì thường xuyên trên công tắc để đảm bảo hoạt động đúng đắn của nó. Điều này bao gồm kiểm tra sức đề kháng cách nhiệt của công tắc, xác minh hoạt động của khóa an toàn,và kiểm tra bất kỳ sự nóng lên bất thường hoặc rung động.
2. Thực hiện một quy trình khóa / gắn thẻ trước khi thực hiện bảo trì hoặc sửa chữa công việc trên công tắc.Quy trình này liên quan đến khóa và đánh dấu công tắc để ngăn ngừa năng lượng ngẫu nhiên trong khi làm việc đang được thực hiện, cung cấp một lớp an toàn bổ sung.
3Cung cấp đào tạo đầy đủ cho nhân viên sẽ vận hành hoặc làm việc trên công tắc.cũng như các mối nguy tiềm ẩn liên quan đến việc chuyển đổi.
4Thực hiện một hệ thống quản lý an toàn toàn bao gồm kiểm toán an toàn thường xuyên, đánh giá nguy hiểm và báo cáo sự cố.Cách tiếp cận chủ động về an toàn này giúp xác định và giải quyết các rủi ro tiềm ẩn trước khi chúng dẫn đến tai nạn hoặc thương tích.
5Đảm bảo có hệ thống thông gió và làm mát thích hợp cho các công tắc cô lập điện áp cao nằm trong không gian kín hoặc kín. 6.Việc thông gió đầy đủ giúp phân tán nhiệt và ngăn chặn công tắc quá nóng, có thể dẫn đến trục trặc hoặc thậm chí cháy.
Ứng dụng:
Các công tắc cô lập điện áp cao là các thành phần thiết yếu trong hệ thống truyền tải và phân phối điện,vì chúng cho phép cô lập các phần cụ thể của mạng để bảo trì hoặc sửa chữaChúng cũng có thể được sử dụng để cô lập các phần của mạng trong trường hợp lỗi hoặc tình trạng bất thường khác.
Các công tắc này được thiết kế để xử lý điện áp và dòng điện cao, và thường được chế tạo từ các vật liệu bền và mạnh mẽ như thép không gỉ, nhôm hoặc đồng.Chúng được thiết kế để chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực đoan, gió mạnh và mưa lớn.
Có một số loại công tắc ngắt điện áp cao, bao gồm công tắc ngắt không khí, công tắc ngâm dầu và công tắc cách nhiệt khí.và họ làm việc bằng cách sử dụng một bộ các liên lạc mà tách ra vật lý khi chuyển đổi được mở. Các công tắc ngâm dầu thường được sử dụng trong các ứng dụng điện áp cao và được lấp đầy dầu để ngăn chặn vòng cung khi công tắc được mở.Các công tắc cách nhiệt bằng khí sử dụng khí hexafluoride lưu huỳnh để cách nhiệt các liên lạc của công tắc, cho phép thiết kế công tắc nhỏ hơn và nhỏ gọn hơn.
Các công tắc cách ly điện áp cao phải được vận hành và duy trì bởi nhân viên có trình độ và được đào tạo thích hợp.bao gồm việc sử dụng các thiết bị bảo vệ cá nhân thích hợp và tuân thủ các quy trình khóa / gắn thẻ để ngăn ngừa năng lượng vô tình của thiết bịBảo trì và kiểm tra thường xuyên các công tắc ngắt điện áp cao cũng rất quan trọng để đảm bảo rằng chúng hoạt động đúng cách và an toàn để sử dụng.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
