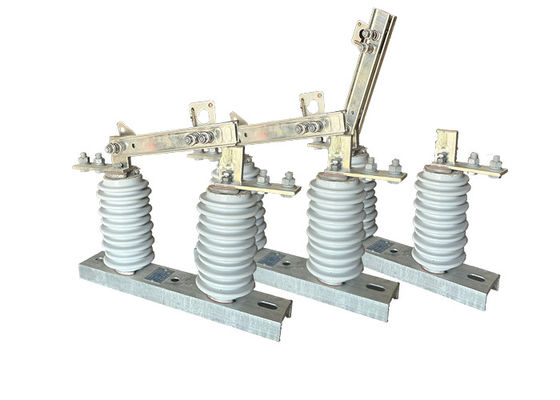

Chuyển mạch ngắt kết nối điện AC một pha 1250A 50Hz Chuyển mạch cô lập điện áp cao cho trạm phụ truyền điện
Mô tả sản phẩm:
Các công tắc cô lập điện áp cao thực sự được sử dụng trong các hệ thống truyền tải và phân phối điện áp cao để ngắt kết nối mạch với các nguồn điện của chúng cho mục đích bảo trì hoặc sửa chữa.Chúng cung cấp một phương tiện để cô lập mạch từ nguồn cung cấp điện, cho phép người lao động thực hiện công việc của họ một cách an toàn mà không có nguy cơ sốc điện.
Hoạt động của một công tắc cách ly điện áp cao liên quan đến một cột xoay điều khiển việc mở và đóng của thanh của công tắc hoặc tiếp xúc.lưỡi có thể được tham gia hoặc tháo, do đó kết nối hoặc ngắt kết nối mạch.
Để đảm bảo an toàn cho người vận hành, cột của công tắc cô lập điện áp cao thường được làm bằng vật liệu không dẫn điện, chẳng hạn như sợi thủy tinh hoặc vật liệu tổng hợp,cung cấp cách điện chống lại điện áp cao hiện diện trong hệ thống. Khép kín này bảo vệ người vận hành khỏi sốc điện khi vận hành công tắc.
Các công tắc cô lập điện áp cao có sẵn trong các thiết kế và kích thước khác nhau để phù hợp với các định số điện áp và dòng điện khác nhau của các mạch mà chúng điều khiển.Chúng thường được gắn trên các cột hoặc cấu trúc trong môi trường ngoài trờiCùng với các thiết bị bảo vệ khác như bộ ngắt mạch và bộ an toàn,Các công tắc ngắt kết nối góp phần vào sự an toàn và độ tin cậy tổng thể của hệ thống điện bằng cách cung cấp một phương tiện cô lập và bảo vệ
1Vị trí ban đầu: Chuyển đổi ngắt kết nối ban đầu ở vị trí đóng, có nghĩa là mạch được kết nối và cấp năng lượng.Blades của công tắc hoặc liên lạc là liên lạc với các đầu cuối tương ứng hoặc dây dẫn, cho phép dòng điện chảy.
2Các biện pháp chuẩn bị và an toàn: Trước khi sử dụng công tắc, phải có các biện pháp an toàn thích hợp.như đeo trang thiết bị bảo vệ cá nhân thích hợp (PPE) và đảm bảo khu vực không có bất kỳ mối nguy hiểm tiềm ẩn nàoĐiều quan trọng là phải tuân thủ các giao thức và hướng dẫn an toàn đã được thiết lập.
3Hoạt động bằng tay: Người vận hành xoay cột hoặc tay cầm của công tắc, điều khiển việc mở và đóng lưỡi hoặc đầu nối của công tắc.Cột thường nằm ở một khoảng cách an toàn từ các thành phần điện hoạt động và được làm bằng vật liệu không dẫn điện để cách nhiệt.
4.Mở công tắc: Bằng cách xoay cột, lưỡi dao hoặc đầu nối của công tắc được tách khỏi các đầu hoặc dây dẫn, mở mạch hiệu quả.Hành động này làm gián đoạn dòng điện và ngắt kết nối mạch từ nguồn điện của nó.
5Chỉ báo nhìn thấy được: Khi chuyển đổi được vận hành, nó cung cấp một chỉ báo rõ ràng về tình trạng của nó.thường thông qua một vỏ trong suốt hoặc bằng cách sử dụng các chỉ số trực quan, để xác định xem mạch có được kết nối hay không.
6Bảo trì hoặc sửa chữa: Với công tắc ngắt kết nối ở vị trí mở, các hoạt động bảo trì hoặc sửa chữa có thể được thực hiện an toàn trên mạch.Công nhân có thể làm việc trên hệ thống mà không có nguy cơ sốc điện, vì mạch được cô lập khỏi nguồn điện.
7.Tắt công tắc: Một khi các nhiệm vụ bảo trì hoặc sửa chữa được hoàn thành, và nó là an toàn để khôi phục lại điện cho mạch, người vận hành xoay cột theo hướng ngược lại để đóng công tắc.Lưỡi dao hoặc tiếp xúc tái kết nối với các đầu cuối hoặc dây dẫn, kết nối lại mạch với nguồn điện.
8Kiểm tra: Sau khi đóng công tắc, điều quan trọng là kiểm tra xem mạch đã được khởi động lại thành công và hoạt động chính xác.Điều này có thể được thực hiện thông qua các thủ tục kiểm tra và giám sát thích hợp để đảm bảo hệ thống hoạt động theo dự định.
Mẹo an toàn:
1Thực hiện kiểm tra và bảo trì thường xuyên trên công tắc để đảm bảo hoạt động đúng đắn của nó. Điều này bao gồm kiểm tra sức đề kháng cách nhiệt của công tắc, xác minh hoạt động của khóa an toàn,và kiểm tra bất kỳ sự nóng lên bất thường hoặc rung động.
2. Thực hiện một quy trình khóa / gắn thẻ trước khi thực hiện bảo trì hoặc sửa chữa công việc trên công tắc.Quy trình này liên quan đến khóa và đánh dấu công tắc để ngăn ngừa năng lượng ngẫu nhiên trong khi làm việc đang được thực hiện, cung cấp một lớp an toàn bổ sung.
3Cung cấp đào tạo đầy đủ cho nhân viên sẽ vận hành hoặc làm việc trên công tắc.cũng như các mối nguy tiềm ẩn liên quan đến việc chuyển đổi.
4Thực hiện một hệ thống quản lý an toàn toàn bao gồm kiểm toán an toàn thường xuyên, đánh giá nguy hiểm và báo cáo sự cố.Cách tiếp cận chủ động về an toàn này giúp xác định và giải quyết các rủi ro tiềm ẩn trước khi chúng dẫn đến tai nạn hoặc thương tích.
5Đảm bảo có hệ thống thông gió và làm mát thích hợp cho các công tắc cô lập điện áp cao nằm trong không gian kín hoặc kín. 6.Việc thông gió đầy đủ giúp phân tán nhiệt và ngăn chặn công tắc quá nóng, có thể dẫn đến trục trặc hoặc thậm chí cháy.
Ứng dụng:
1Hệ thống phân phối điện: Chuyển mạch thường được sử dụng trong các mạng phân phối điện để cô lập các phần cụ thể của mạch cho mục đích bảo trì, sửa chữa hoặc khắc phục sự cố.Nó cho phép các kỹ thuật viên làm việc an toàn trên một phần cụ thể của hệ thống mà không gián đoạn nguồn cho toàn bộ mạng.
2Các trạm phụ: Các công tắc ngắt điện áp cao thường được sử dụng trong các trạm phụ điện để cung cấp một phương tiện để cô lập thiết bị, chẳng hạn như biến áp hoặc bộ ngắt mạch, từ nguồn điện.Chúng tạo điều kiện cho việc bảo trì., sửa chữa hoặc thay thế các thành phần của trạm biến áp mà không ảnh hưởng đến nguồn cung cấp điện tổng thể.
3Các cơ sở công nghiệp: Chuyển đổi được sử dụng trong các thiết lập công nghiệp nơi có mạch điện áp cao một pha.Nó cho phép ngắt kết nối an toàn của thiết bị hoặc máy móc trong các hoạt động bảo trì hoặc sửa chữa, đảm bảo an toàn cho nhân viên và bảo vệ thiết bị khỏi bị hư hại.
4Hệ thống năng lượng tái tạo: Trong các thiết bị năng lượng tái tạo, chẳng hạn như hệ thống năng lượng mặt trời hoặc gió,Các công tắc ngắt điện áp cao được sử dụng để cô lập các phần cụ thể của hệ thống để bảo trì hoặc sửa chữaChúng cung cấp một cách an toàn để ngắt kết nối nguồn điện từ các thành phần như biến tần, pin hoặc các điểm kết nối lưới.
5Kiểm tra và đo lường: Chuyển đổi ngắt điện áp cao thường được sử dụng trong các ứng dụng thử nghiệm và đo lường.Nó cho phép cô lập các phần cụ thể của một mạch để thực hiện các phép đo chính xác, phân tích hoặc xét nghiệm chẩn đoán mà không có sự can thiệp từ các thành phần kết nối khác.
Điều kiện:
1. Độ cao không vượt quá 1000m
2. Nhiệt độ không khí xung quanh: tối đa + 40'C; tối thiểu:Khu vực chung -30'C, Paramos -40 C;
3. Áp lực gió không vượt quá 700Pa. ((tương ứng với tốc độ gió 34m/s);
4Trận động đất không quá 8 độ.
5Tình hình làm việc không có rung động dữ dội thường xuyên;
6Các vị trí lắp đặt của bình thường loại cách ly nên được giữ xa khí, khói hóa học lắng đọng, sương-bút sương, bụi
và các chất nổ và ăn mòn khác ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly
7.Pollution-proof loại cách ly được áp dụng cho khu vực dẫn độ bẩn nghiêm trọng, tuy nhiên, nó không nên là bất kỳ vật liệu nổ và vật liệu gây cháy
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
