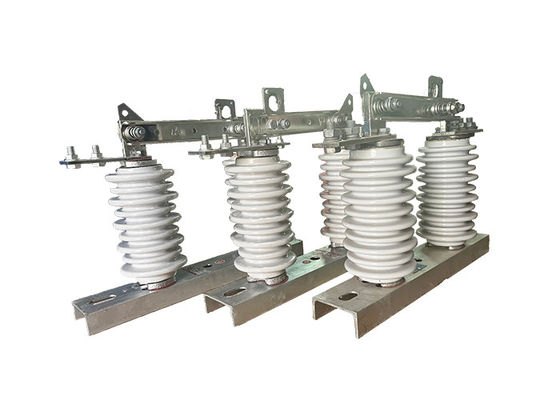

Porcelain High Voltage Isolator Switch Dễ cài đặt 1250A Cho bộ ngắt mạch
Mô tả sản phẩm:
Mục đích chính của công tắc cách ly điện áp cao là cung cấp một phương tiện để ngắt kết nối một phần của mạch điện áp cao một cách an toàn cho các công việc bảo trì hoặc sửa chữa.nó tạo ra một khoảng cách không khí giữa hai phần dẫn của mạch, cách ly hiệu quả phần từ phần còn lại của hệ thống.
Các công tắc cô lập điện áp cao thường được làm bằng vật liệu có khả năng chống điện và ăn mòn cao, chẳng hạn như đồ sứ hoặc polyme.Chúng cũng có thể được thiết kế với các tính năng đặc biệt như rào cản cách nhiệt, trục vòm, và chuyển động trái đất để cải thiện hiệu suất và an toàn của chúng.
Điều quan trọng cần lưu ý là các công tắc cách ly điện áp cao chỉ nên được sử dụng bởi nhân viên được đào tạo và đủ điều kiện, vì chúng có thể gây ra nguy cơ sốc điện hoặc chấn thương nghiêm trọng nếu xử lý sai.
Ứng dụng:
1.Circcuit cô lập:Các công tắc cô lập điện áp cao được sử dụng để cô lập một phần của mạch điện áp cao cho mục đích bảo trì, sửa chữa hoặc thử nghiệm.phần có thể được ngắt kết nối hiệu quả với phần còn lại của hệ thống, cho phép làm việc được thực hiện an toàn.
2. Load Switching:Các công tắc cô lập điện áp cao có thể được sử dụng làm công tắc tải để điều khiển dòng điện trong mạch.Chúng đặc biệt hữu ích trong những tình huống mà tải trọng tương đối nhỏ và không cần một bộ ngắt mạch hoặc an toàn.
3Bảo vệ đường dây trên:Các công tắc cô lập điện áp cao thường được lắp đặt trên các đường dây điện trên trời để bảo vệ chống lại sét và các sự xáo trộn điện khác.Chuyển đổi có thể giúp ngăn ngừa thiệt hại cho thiết bị và giảm nguy cơ mất điện.
4Bảo vệ biến áp:Các công tắc cô lập điện áp cao cũng được sử dụng để bảo vệ bộ biến áp bằng cách cô lập chúng khỏi mạng lưới điện trong trường hợp lỗi hoặc quá tải.bộ biến áp có thể bị ngắt kết nối với mạng lưới, ngăn ngừa thiệt hại cho bộ biến áp và các thiết bị khác.
1- Đóng công tắc:Khi công tắc được đóng, hai phần dẫn điện của mạch được đưa vào tiếp xúc với nhau, cho phép dòng điện chảy qua mạch.
2Mở công tắc:Khi công tắc được mở, một khoảng trống không khí được tạo ra giữa hai phần dẫn của mạch, cách ly phần này khỏi phần còn lại của hệ thống.Điều này thường được thực hiện để cho phép bảo trì, sửa chữa, hoặc thử nghiệm công việc được thực hiện an toàn.
3- Đặt đường dây xuống đất:Trước khi bất kỳ công việc nào có thể được thực hiện trên phần cô lập của mạch, điều quan trọng là phải nối mạch để ngăn chặn bất kỳ điện tích dư thừa nào tích tụ.Điều này thường được thực hiện bằng cách sử dụng một công tắc đất hoặc điện cực nối đất.
Điều quan trọng cần lưu ý là việc vận hành các công tắc cô lập điện áp cao chỉ nên được thực hiện bởi nhân viên được đào tạo và có trình độ,vì chúng có thể gây ra nguy cơ sốc điện hoặc chấn thương nghiêm trọng nếu xử lý saiNgoài ra, điều quan trọng là phải tuân thủ tất cả các quy trình và hướng dẫn an toàn khi làm việc với thiết bị điện áp cao, bao gồm cả việc mặc quần áo và thiết bị bảo vệ phù hợp.sử dụng các công cụ cách nhiệt, và đảm bảo rằng khu vực không có bất kỳ vật liệu dễ cháy hoặc nổ nào.
1.High Voltage Rating:Các công tắc cô lập điện áp cao được thiết kế để chịu được mức điện áp cao, thường dao động từ vài ngàn volt đến vài trăm ngàn volt.
2. Xây dựng mạnh mẽ:Các công tắc cô lập điện áp cao thường được làm bằng vật liệu có khả năng chống điện cao, ăn mòn và các hình thức thiệt hại khác, chẳng hạn như đồ sứ hoặc polyme.
3. Arc Chutes:Nhiều công tắc cách ly điện áp cao được thiết kế với các đường vòm, giúp phân tán nhiệt được tạo ra bởi vòng cung điện và ngăn ngừa hư hỏng công tắc.
4- Chuyển động trái đất:Một số công tắc cách ly điện áp cao được trang bị một công tắc nối đất, cung cấp một mức độ an toàn bổ sung bằng cách nối đất phần cách ly của mạch.
5Cơ chế khóa:Để ngăn chặn việc tắt ngẫu nhiên của công tắc trong khi thực hiện công việc bảo trì,nhiều công tắc cách ly điện áp cao được trang bị một cơ chế khóa nhau ngăn chặn công tắc được đóng cho đến khi tất cả các thủ tục an toàn đã được tuân thủ.
6. Dấu hiệu hình ảnh:Các công tắc cách ly điện áp cao cũng có thể bao gồm các chỉ báo trực quan, chẳng hạn như đèn hoặc cờ, cung cấp một dấu hiệu rõ ràng về việc công tắc ở vị trí mở hoặc đóng.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
