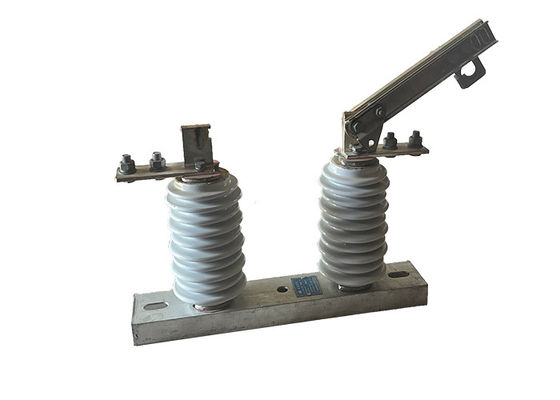

Chuyển đổi cách ly điện cao áp với hiệu suất ổn định an toàn tổng thể với bộ ngắt mạch chân không ngoài trời
Mô tả sản phẩm:
Một công tắc cách ly điện cao áp, còn được gọi là một công tắc ngắt kết nối cao áp hoặc cách ly, là một công tắc chuyên dụng được sử dụng trong hệ thống truyền tải và phân phối điện cao áp.Mục đích chính của nó là cung cấp một phương tiện để cô lập các phần cụ thể của hệ thống điện để bảo trì, sửa chữa, hoặc mục đích an toàn.
Chuyển mạch ngắt điện áp cao hoạt động bằng cách mở hoặc đóng mạch điện. Khi chuyển mạch đóng, nó cho phép dòng điện chảy,kết nối mạch với nguồn điện của nóNgược lại, khi công tắc được mở, nó làm gián đoạn dòng điện, hiệu quả ngắt kết nối mạch từ nguồn điện của nó.
Các công tắc cô lập điện áp cao thường được lắp đặt tại các điểm chiến lược trong hệ thống điện, cho phép cô lập các phần hoặc thiết bị cụ thể để bảo trì, sửa chữa,hoặc mục đích an toànChúng thường được sử dụng kết hợp với các thiết bị bảo vệ khác, chẳng hạn như bộ ngắt mạch và bộ bảo hiểm, để đảm bảo an toàn và độ tin cậy tổng thể của hệ thống điện cao áp.
Tính năng:
1Xây dựng: Các công tắc cách ly điện áp cao được thiết kế để xử lý mức điện áp cao thường được tìm thấy trong hệ thống truyền và phân phối.Chúng được xây dựng bằng vật liệu mạnh mẽ và bền để chịu được căng thẳng điện và điều kiện môi trường của các thiết bị ngoài trời.
2.Khai độc: Các công tắc cách ly được trang bị các vật liệu cách nhiệt thích hợp để đảm bảo hoạt động an toàn ở mức điện áp cao.Các liên lạc và các thành phần khác của công tắc được thiết kế để cung cấp cách điện đủ để ngăn chặn các vòng cung hoặc flashover trong các hoạt động mở hoặc đóng.
3Chỉ báo hiển thị: Các công tắc cách ly điện áp cao thường kết hợp các chỉ báo hiển thị để cung cấp một chỉ báo rõ ràng về tình trạng của chúng.Điều này cho phép các nhà khai thác để xác nhận trực quan nếu công tắc là trong vị trí mở hoặc đóng, đảm bảo cách ly và các biện pháp an toàn thích hợp.
4Hoạt động bằng tay: Các công tắc cách ly thường được vận hành bằng tay bằng cách sử dụng một tay cầm quay hoặc cơ chế đòn bẩy. Người vận hành quay tay cầm hoặc đòn bẩy để mở hoặc đóng công tắc,cho phép kiểm soát kết nối mạch.
5Chốt khóa an toàn: Trong một số trường hợp, các công tắc cách ly điện áp cao có thể được trang bị các khóa khóa an toàn.chẳng hạn như xác minh rằng mạch bị tắt năng lượng hoặc các quy trình an toàn thích hợp được tuân thủ.
6.Grounding: Các công tắc cách ly có thể có các quy định để nối đất mạch bị ngắt kết nối.Điều này giúp giải phóng bất kỳ năng lượng điện còn lại và cung cấp các biện pháp an toàn bổ sung cho nhân viên bảo trì làm việc trên hệ thống.
Hoạt động:
1 Chuẩn bị: Trước khi sử dụng công tắc, mạch nên được khử năng lượng và nối đất đúng cách để ngăn ngừa bất kỳ mối nguy hiểm điện nào.Các công tắc nên được kiểm tra cho bất kỳ dấu hiệu của thiệt hại hoặc hao mòn.
2 Đóng công tắc: Để đóng công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí đóng.cho phép dòng chảy qua mạch.
3 Mở công tắc: Để mở công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển sang vị trí mở.ngắt dòng điện.
4 Quản lý vòng cung: Khi công tắc được mở, một vòng cung điện có thể xảy ra giữa các tiếp xúc, có thể nguy hiểm và gây ra thiệt hại cho công tắc.Chuyển đổi có thể được trang bị các thiết bị như cầu vồng hoặc cuộn cuộn nổ.
5 An toàn: Người vận hành các công tắc ngắt điện áp cao phải tuân thủ các quy trình an toàn thích hợp để ngăn ngừa các mối nguy hiểm điện.và sau các thủ tục khóa/đặt thẻ.
Cấu trúc:
1Cơ thể cô lập sứ: Cơ thể cô lập là thành phần chính của bộ cô lập, và thường được làm bằng sứ bền cao.Nó được thiết kế để cung cấp cách điện giữa dây dẫn và cấu trúc hỗ trợ, và được đúc thành hình dạng và kích thước mong muốn.
2Thiết bị kết thúc kim loại: Thiết bị kết thúc kim loại được gắn vào thân cách điện và cung cấp một phương tiện để kết nối cách điện với dây dẫn và cấu trúc hỗ trợ.Chúng thường được làm bằng thép kẽm hoặc vật liệu chống ăn mòn khác, và có thể được thiết kế với các tính năng đặc biệt như các khe tách hoặc các khớp bóng và ổ cắm để dễ dàng lắp đặt.
3Hợp chất niêm phong: Một hợp chất niêm phong được sử dụng để niêm phong khớp giữa cơ thể cách điện và phụ kiện cuối kim loại, ngăn ngừa độ ẩm và chất gây ô nhiễm xâm nhập vào bên trong của cách điện.
4Phần cứng: Phần cứng như bu lông, hạt và máy giặt được sử dụng để củng cố các phụ kiện cuối kim loại vào cơ thể cách nhiệt và cấu trúc hỗ trợ.
Nắp nắp: Nắp nắp được sử dụng để bảo vệ các phụ kiện cuối kim loại khỏi ăn mòn và hư hỏng, và có thể được làm bằng nhựa hoặc vật liệu khác.
5Các tính năng bổ sung: Tùy thuộc vào ứng dụng cụ thể, các bộ cách ly điện cao áp bằng sứ có thể được thiết kế với các tính năng bổ sung như rào cản cách ly, đường vòm,và chuyển mạch đất để cải thiện hiệu suất và an toàn của họ.
Điều kiện:
1Độ cao tối đa cho việc lắp đặt không được vượt quá 1000m.
2Nhiệt độ không khí xung quanh không nên vượt quá +40'C, và trong các khu vực chung, nó không nên giảm xuống dưới -30'C. Trong các khu vực Paramos, nó không nên giảm xuống dưới -40'C.
3Áp lực gió không được vượt quá 700Pa, tương ứng với tốc độ gió 34m/s.
4.Điện cách ly sẽ có thể chịu được động đất lên đến 8 độ.
5. Các thiết bị cô lập nên được lắp đặt ở một vị trí mà không có rung động mạnh mẽ thường xuyên.
6Đối với các loại cách ly thông thường, chúng nên được giữ xa khỏi khí, khói, lắng đọng hóa học, sương mù, bụi,và các vật liệu nổ và ăn mòn khác có thể ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly.
7Các loại cách ly chống ô nhiễm phù hợp để sử dụng trong các khu vực dẫn điện bẩn nghiêm trọng, nhưng chúng không nên được lắp đặt trong các khu vực có bất kỳ vật liệu nổ hoặc gây cháy nào.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
