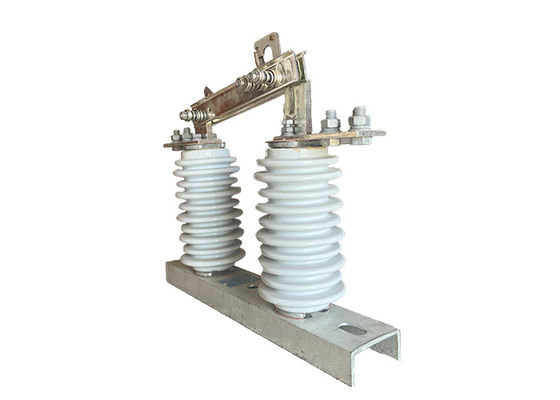

Chuyển mạch cách ly cao áp suất 24kV 700Pa Đối với hệ thống điện Chuyển mạch ngắt kết nối điện AC ngoài trời một pha
Mô tả sản phẩm:
Chuyển mạch cô lập điện áp cao, còn được gọi là công tắc ngắt kết nối hoặc công tắc cô lập, là một thành phần thiết yếu trong các hệ thống điện cao áp.Nó phục vụ mục đích ngắt kết nối hoặc cô lập một phần cụ thể của mạch điện từ nguồn điện của nó.
Chức năng chính của công tắc cô lập điện áp cao là phá vỡ mạch điện, tạo ra một sự tách biệt giữa thiết bị và nguồn điện.Việc ngắt kết nối và cô lập này cho phép nhân viên bảo trì làm việc an toàn trên thiết bị mà không có nguy cơ sốc điện.
Không giống như bộ ngắt mạch chân không, công tắc cách ly điện áp cao không cung cấp khả năng tắt cung.Nó không được thiết kế để ngắt hoặc tắt các vòng cung điện có thể xảy ra trong quá trình chuyển mạch hoặc các điều kiện lỗi.
Trong hệ thống điện cao áp, công tắc cách ly cao áp thường được phối hợp với bộ ngắt mạch chân không.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được vận hành để cô lập vật lý mạch và hiển thị trực quan việc ngắt kết nối.
Các công tắc cách ly điện áp cao đóng một vai trò quan trọng trong việc đảm bảo an toàn của nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và tạo ra một khoảng trống không khí có thể nhìn thấyHành động này xác nhận rằng thiết bị đã được khử năng lượng và an toàn cho các hoạt động bảo trì.
Ứng dụng:
1.Circcuit cô lập: High voltage điện cô lập chủ yếu được sử dụng để cô lập các phần của một hệ thống điện cho bảo trì hoặc sửa chữa công việc.Điều này cho phép người lao động làm việc an toàn trên mạch bị cô lập mà không có nguy cơ bị điện giật hoặc các mối nguy hiểm điện khác.
2An toàn: Các bộ cách ly điện cao áp cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân và công chúng khỏi các mối nguy hiểm điện.Các bộ cách ly điện cao áp ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động của hệ thống và giảm nguy cơ tai nạn điện.
3Bảo vệ lỗi: Các bộ cách ly điện cao áp cũng có thể được sử dụng để bảo vệ hệ thống điện khỏi lỗi, chẳng hạn như mạch ngắn và quá tải.Các bộ cách ly điện cao áp ngăn lỗi lây lan sang các bộ phận khác của hệ thống và gây ra thiệt hại thêm.
4Chuyển đổi: Các bộ cách ly điện cao áp có thể được sử dụng như một thiết bị chuyển đổi để điều khiển dòng điện trong một hệ thống.dòng điện có thể được hướng đến các bộ phận khác nhau của hệ thống khi cần thiết.
5Kiểm tra: Máy cách ly điện cao áp cũng có thể được sử dụng cho mục đích thử nghiệm, chẳng hạn như để đo điện áp hoặc dòng trong mạch, hoặc để kiểm tra hiệu suất của các thành phần khác trong hệ thống.
Tính năng:
1Khả năng xử lý điện áp và dòng điện cao: các công tắc ngắt điện áp cao được thiết kế để xử lý điện áp và dòng điện cao thường thấy trong các hệ thống điện cao áp,và thường được đánh giá cho 69 kV trở lên.
2Các liên lạc cố định và di động: các công tắc ngắt điện áp cao có một bộ các liên lạc cố định và di động được tách ra bởi một khoảng cách không khí.các thiết bị tiếp xúc tiếp xúc với nhau, cho phép dòng chảy chảy qua mạch. Khi công tắc được mở, các liên lạc được tách ra, gián đoạn dòng chảy của dòng chảy qua mạch.
3Hoạt động bằng tay hoặc động cơ: các công tắc ngắt điện áp cao có thể được vận hành bằng tay hoặc động cơ, tùy thuộc vào ứng dụng và yêu cầu cụ thể.Các công tắc có động cơ cho phép điều khiển từ xa, có thể cải thiện an toàn và tiện lợi.
4Xây dựng ngoài trời: các công tắc ngắt điện áp cao được thiết kế để sử dụng ngoài trời và thường được xây dựng bằng vật liệu bền như thép hoặc nhôm.Chúng được xây dựng để chịu được những điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực đoan, gió, mưa và bụi.
5Các chỉ số trực quan: các công tắc ngắt điện áp cao thường có các chỉ số trực quan để hiển thị trạng thái của công tắc, chẳng hạn như mở hoặc đóng.Điều này cho phép các nhà khai thác nhanh chóng và dễ dàng xác định tình trạng của công tắc.
6Các tính năng an toàn: Các công tắc ngắt điện áp cao được thiết kế với các tính năng an toàn để bảo vệ công nhân và công chúng khỏi các mối nguy hiểm điện.như tiếp xúc vô tình với các bộ phận hoạt động của hệ thốngCác tính năng này có thể bao gồm khóa an toàn, các điều khoản nối đất và nhãn cảnh báo.
Nguy cơ an toàn:
Phân biệt mạch: Chuyển mạch cách ly điện áp cao được sử dụng để cách ly một phần của mạch điện áp cao cho mục đích bảo trì, sửa chữa hoặc thử nghiệm.phần có thể được ngắt kết nối hiệu quả với phần còn lại của hệ thống, cho phép làm việc được thực hiện an toàn.
Load Switching: Các công tắc cô lập điện áp cao có thể được sử dụng làm công tắc tải để điều khiển dòng điện trong mạch.Chúng đặc biệt hữu ích trong những tình huống mà tải trọng tương đối nhỏ và không cần một bộ ngắt mạch hoặc an toàn.
Bảo vệ đường điện: Các công tắc cách ly điện áp cao thường được lắp đặt trên các đường điện để bảo vệ chống chọi sét và các nhiễu điện khác.Bằng cách cô lập một phần của đường dây, công tắc có thể giúp ngăn ngừa thiệt hại cho thiết bị và giảm nguy cơ mất điện.
Bảo vệ biến áp: Các công tắc cách ly điện áp cao cũng được sử dụng để bảo vệ biến áp bằng cách cô lập chúng khỏi mạng điện trong trường hợp lỗi hoặc quá tải.bộ biến áp có thể bị ngắt kết nối với mạng lưới, ngăn ngừa thiệt hại cho bộ biến áp và các thiết bị khác.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
