Điện áp cao bên ngoài Disconntor Switch AC Power hiệu quả tốt hơn được sử dụng với bên ngoài Vacuumm circuit breaker cho hệ thống điện
Mô tả sản phẩm:
Các công tắc ngắt kết nối ngoài trời thực sự được sử dụng trong các hệ thống truyền tải và phân phối điện áp cao để ngắt kết nối mạch từ các nguồn điện của chúng cho mục đích bảo trì hoặc sửa chữa.Chúng cung cấp một phương tiện để cô lập mạch từ nguồn cung cấp điện, cho phép người lao động thực hiện công việc của họ một cách an toàn mà không có nguy cơ sốc điện.
Hoạt động của một công tắc ngắt kết nối ngoài trời liên quan đến một cột xoay điều khiển mở và đóng của thanh của công tắc hoặc tiếp xúc.lưỡi có thể được tham gia hoặc tháo, do đó kết nối hoặc ngắt kết nối mạch.
Để đảm bảo an toàn cho người vận hành, cột của công tắc ngắt kết nối thường được làm bằng vật liệu không dẫn điện, chẳng hạn như sợi thủy tinh hoặc vật liệu tổng hợp,cung cấp cách điện chống lại điện áp cao hiện diện trong hệ thống. Khép kín này bảo vệ người vận hành khỏi sốc điện khi vận hành công tắc.
Các công tắc ngắt kết nối ngoài trời có sẵn trong các thiết kế và kích thước khác nhau để phù hợp với điện áp và dòng điện khác nhau của các mạch mà chúng điều khiển.Chúng thường được gắn trên các cột hoặc cấu trúc trong môi trường ngoài trờiCùng với các thiết bị bảo vệ khác như bộ ngắt mạch và bộ an toàn,Các công tắc ngắt kết nối góp phần vào sự an toàn và độ tin cậy tổng thể của hệ thống điện bằng cách cung cấp một phương tiện cô lập và bảo vệ.
Hoạt động:
1 Chuẩn bị: Trước khi sử dụng công tắc, mạch nên được khử năng lượng và nối đất đúng cách để ngăn ngừa bất kỳ mối nguy hiểm điện nào.Các công tắc nên được kiểm tra cho bất kỳ dấu hiệu của thiệt hại hoặc hao mòn.
2 Đóng công tắc: Để đóng công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí đóng.cho phép dòng chảy qua mạch.
3 Mở công tắc: Để mở công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển sang vị trí mở.ngắt dòng điện.
4 Quản lý vòng cung: Khi công tắc được mở, một vòng cung điện có thể xảy ra giữa các tiếp xúc, có thể nguy hiểm và gây ra thiệt hại cho công tắc.Chuyển đổi có thể được trang bị các thiết bị như cầu vồng hoặc cuộn cuộn nổ.
5 An toàn: Người vận hành các công tắc ngắt điện áp cao phải tuân thủ các quy trình an toàn thích hợp để ngăn ngừa các mối nguy hiểm điện.và sau các thủ tục khóa/đặt thẻ.
Cấu trúc:

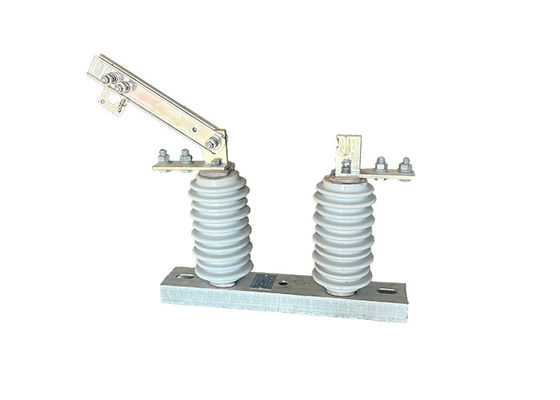

Sản phẩm này bao gồm cơ sở (bảng), thanh cách nhiệt, phần dẫn và thiết bị khóa.và đầu kia của con dao được kết nối riêng với đầu liên lạc tĩnh, và mỗi bên được duy trì trong một trạng thái tiếp xúc tốt bởi áp lực của mùa xuân nén.nhưng cũng có lợi cho việc giảm nhiệt độ tăng, và cải thiện sức mạnh cơ học của con dao, làm cho sự ổn định nhiệt động chống lại mạch ngắn.Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của con dao tiếp xúc và móc khóa tĩnh trên tiếp xúc tĩnh tạo thành thiết bị khóa mở, tự khóa khi phanh được đóng, do đó dao phanh sẽ không tự rơi ra do trọng lượng của chính nó hoặc tác động của điện,dẫn đến việc mở phanh mà không có lý do.
Liên hệ:
Mối quan hệ giữa bộ ngắt mạch chân không ngoài trời và bộ cô lập ngắt điện áp cao ngoài trời nằm trong vai trò bổ sung của chúng trong hệ thống điện:
1. Đánh mạch: Máy ngắt mạch chân không chịu trách nhiệm ngắt mạch điện trong quá trình hoạt động bình thường hoặc trong trường hợp lỗi.Nó hoạt động như là phương tiện chính để phá vỡ dòng chảy hiện tạiNgược lại, bộ cô lập ngắt kết nối được sử dụng để cô lập mạch khỏi nguồn điện trong các hoạt động bảo trì hoặc sửa chữa.Nó cung cấp một lớp bảo mật bổ sung bằng cách mở mạch.
2Sự phối hợp: Trong các hệ thống điện cao áp, bộ ngắt mạch chân không và bộ cách ly thường được phối hợp để làm việc cùng nhau.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.
3An toàn và bảo trì: Máy cách ly đóng một vai trò quan trọng trong việc đảm bảo an toàn cho nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng thiết bị được khử năng lượng và an toàn để làm việc.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 8 | ||||||||||||
