Chuyển đổi ngắt kết nối ngoài trời công nghiệp cho hệ thống phân phối điện áp cao

Chuyển đổi ngắt kết nối ngoài trời công nghiệp cho hệ thống phân phối điện áp cao

Mô tả sản phẩm:

Chuyển đổi ngắt kết nối ngoài trời, còn được gọi là chuyển đổi cách ly, là một thành phần không thể thiếu trong hệ thống điện cao áp.Mục đích chính của nó là ngắt kết nối hoặc cô lập một phần cụ thể của mạch điện từ nguồn điện của nó.
Chức năng chính của công tắc ngắt kết nối ngoài trời là phá vỡ mạch điện, tách hiệu quả thiết bị khỏi nguồn điện.Việc ngắt kết nối và cách ly này cho phép nhân viên bảo trì làm việc trên thiết bị một cách an toàn, giảm thiểu nguy cơ sốc điện.
Điều quan trọng cần lưu ý là không giống như bộ ngắt mạch chân không, công tắc ngắt kết nối ngoài không có khả năng tắt cung.Nó không được thiết kế để ngắt hoặc tắt các vòng cung điện có thể xảy ra trong quá trình chuyển mạch hoặc các điều kiện lỗi.
Trong hệ thống điện cao áp, công tắc cách ly cao áp thường được phối hợp với bộ ngắt mạch chân không.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được vận hành để cô lập vật lý mạch và cung cấp một dấu hiệu trực quan của việc ngắt kết nối.
Các công tắc ngắt kết nối ngoài trời đóng một vai trò quan trọng trong việc đảm bảo an toàn của nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và tạo ra một khoảng trống không khí có thể nhìn thấyHành động này phục vụ như một xác nhận rằng thiết bị được khử năng lượng và an toàn cho các hoạt động bảo trì.
Chuyển đổi ngắt kết nối ngoài trời, còn được gọi là chuyển đổi ngắt kết nối hoặc chuyển đổi cách ly, là một thành phần không thể thiếu trong hệ thống điện cao áp.Mục đích chính của nó là ngắt kết nối hoặc cô lập một phần cụ thể của mạch điện từ nguồn điện của nó.


Ứng dụng:

1.Circuit Isolation: High voltage isolator switches được sử dụng để cô lập một phần của một mạch cao áp cho mục đích bảo trì, sửa chữa hoặc thử nghiệm.phần có thể được ngắt kết nối hiệu quả với phần còn lại của hệ thống, cho phép làm việc được thực hiện an toàn.

2. Load Switching: Các công tắc cô lập điện áp cao có thể được sử dụng làm công tắc tải để điều khiển dòng điện trong mạch.Chúng đặc biệt hữu ích trong những tình huống mà tải trọng tương đối nhỏ và không cần một bộ ngắt mạch hoặc an toàn.

3Bảo vệ đường dây trên cao: Các công tắc cách ly điện áp cao thường được lắp đặt trên các đường dây điện trên cao để cung cấp bảo vệ chống chọi sét và các nhiễu điện khác.Bằng cách cô lập một phần của đường dây, công tắc có thể giúp ngăn ngừa thiệt hại cho thiết bị và giảm nguy cơ mất điện.

4Bảo vệ biến áp: Các công tắc cách ly điện áp cao cũng được sử dụng để bảo vệ biến áp bằng cách cô lập chúng khỏi mạng điện trong trường hợp lỗi hoặc quá tải.bộ biến áp có thể bị ngắt kết nối với mạng lưới, ngăn ngừa thiệt hại cho bộ biến áp và các thiết bị khác.

Hoạt động:

1 Chuẩn bị: Trước khi sử dụng công tắc, mạch nên được khử năng lượng và nối đất đúng cách để ngăn ngừa bất kỳ mối nguy hiểm điện nào.Các công tắc nên được kiểm tra cho bất kỳ dấu hiệu của thiệt hại hoặc hao mòn.
2 Đóng công tắc: Để đóng công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí đóng.cho phép dòng chảy qua mạch.
3 Mở công tắc: Để mở công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển sang vị trí mở.ngắt dòng điện.
4 Quản lý vòng cung: Khi công tắc được mở, một vòng cung điện có thể xảy ra giữa các tiếp xúc, có thể nguy hiểm và gây ra thiệt hại cho công tắc.Chuyển đổi có thể được trang bị các thiết bị như cầu vồng hoặc cuộn cuộn nổ.
5 An toàn: Người vận hành các công tắc ngắt điện áp cao phải tuân thủ các quy trình an toàn thích hợp để ngăn ngừa các mối nguy hiểm điện.và sau các thủ tục khóa/đặt thẻ.

Cấu trúc:

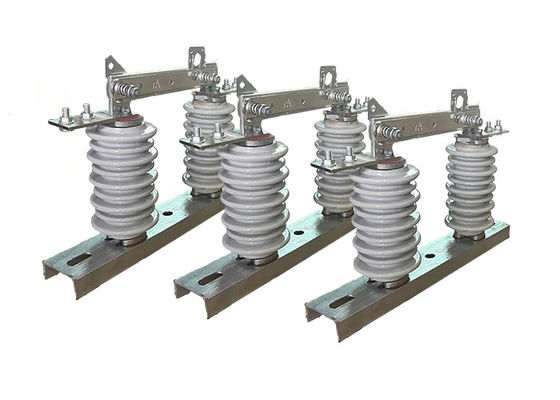

Sản phẩm được mô tả bao gồm một cơ sở (bảng), thanh cách nhiệt, phần dẫn điện và thiết bị khóa.Con dao được lắp đặt trên đầu dao tiếp xúc động thông qua các bu lông và được kết nối riêng với đầu tiếp xúc tĩnh. Mỗi mặt được duy trì trong một tình trạng tiếp xúc tốt bởi áp lực của xuân nén.làm tăng bề mặt phân tán nhiệt và làm giảm sự gia tăng nhiệt độĐiều này góp phần vào sức mạnh cơ học của con dao và làm cho nó ổn định nhiệt động chống lại mạch ngắn.
Các bộ phận khóa kết nối được lắp đặt ở đầu không quay của con dao tiếp xúc và móc khóa tĩnh trên liên lạc tĩnh tạo thành thiết bị khóa mở. Khi phanh đóng,thiết bị tự khóa, để dao phanh sẽ không rơi ra do trọng lượng của chính nó hoặc tác động của điện, có thể làm cho phanh mở mà không có lý do.
Sản phẩm này thường được sử dụng trong hệ thống truyền tải và phân phối điện và đóng một vai trò quan trọng trong việc đảm bảo hoạt động đúng đắn của lưới điện.Các thủ tục an toàn thích hợp nên được tuân thủ khi làm việc với các công tắc này, và chỉ có nhân viên có trình độ và được đào tạo nên được phép vận hành và bảo trì chúng.

Điều kiện:

1Độ cao tối đa trong khu vực được chỉ định không vượt quá 1000 mét so với mực nước biển.

2Nhiệt độ không khí xung quanh có giới hạn nhất định. Nhiệt độ tối đa không được vượt quá +40 °C, và nhiệt độ tối thiểu có thể thay đổi tùy thuộc vào khu vực cụ thể.Nhiệt độ tối thiểu không nên giảm xuống dưới -30°C, trong khi ở các khu vực Paramos, nó không nên giảm xuống dưới -40 ° C.

3Áp lực gió không được vượt quá 700 Pascal (Pa), tương ứng với tốc độ gió khoảng 34 mét/giây.Giới hạn này đảm bảo rằng thiết bị có thể chịu được sức mạnh của gió mà không ảnh hưởng đến chức năng hoặc tính toàn vẹn của cấu trúc.

4Độ mạnh của trận động đất không nên vượt quá 8 độ. Điều này đề cập đến cường độ hoạt động địa chấn tối đa mà thiết bị có thể chịu đựng mà không bị hư hỏng.Thang đo cụ thể được sử dụng để đo cường độ động đất có thể phụ thuộc vào khu vực hoặc quốc gia.

5Môi trường làm việc phải không có rung động mạnh mẽ thường xuyên. Yêu cầu này đảm bảo rằng thiết bị vẫn ổn định và hoạt động trong điều kiện hoạt động bình thường.Động thái quá mức có thể ảnh hưởng đến hiệu suất và tuổi thọ của bộ cách ly.

6Các thiết bị cô lập loại thông thường nên được lắp đặt ở những nơi tránh xa khí, khói, trầm tích hóa học, sương mù, bụi và các chất nổ hoặc ăn mòn khác.Các vật liệu này có thể có tác động có hại đến khả năng cách nhiệt và dẫn của bộ cách nhiệt, có khả năng làm ảnh hưởng đến hiệu suất và an toàn của nó.

7Các loại cách ly chống ô nhiễm được thiết kế để sử dụng trong các khu vực bị ô nhiễm nghiêm trọng.không nên có sự hiện diện của các chất nổ hoặc vật liệu có thể gây cháyYêu cầu này đảm bảo rằng bộ cách ly vẫn an toàn và hoạt động mặc dù các điều kiện môi trường đầy thách thức.

Các thông số kỹ thuật:
