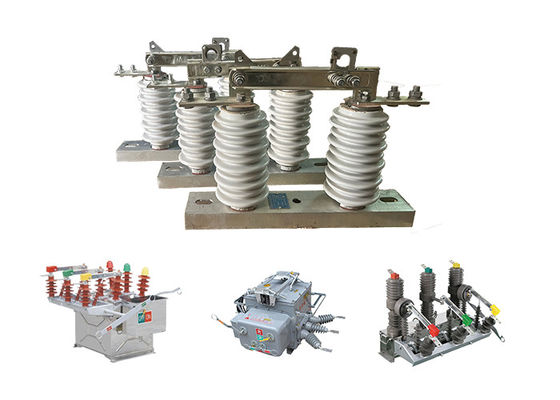

Chuyển mạch ngắt kết nối ngoài trời điện cho ngắt kết nối và cách ly Điện áp cao Ceramic và thép ngắt kết nối

Chuyển mạch ngắt kết nối ngoài trời điện cho ngắt kết nối và cách ly Điện áp cao Ceramic và thép ngắt kết nối

Mô tả sản phẩm:

Chuyển mạch cô lập điện áp cao, còn được gọi là công tắc ngắt kết nối hoặc công tắc cô lập, là một thành phần thiết yếu trong các hệ thống điện cao áp.Nó phục vụ mục đích ngắt kết nối hoặc cô lập một phần cụ thể của mạch điện từ nguồn điện của nó.

Chức năng chính của công tắc cô lập điện áp cao là phá vỡ mạch điện, tạo ra một sự tách biệt giữa thiết bị và nguồn điện.Việc ngắt kết nối và cô lập này cho phép nhân viên bảo trì làm việc an toàn trên thiết bị mà không có nguy cơ sốc điện.

Không giống như bộ ngắt mạch chân không, công tắc cách ly điện áp cao không cung cấp khả năng tắt cung.Nó không được thiết kế để ngắt hoặc tắt các vòng cung điện có thể xảy ra trong quá trình chuyển mạch hoặc các điều kiện lỗi.

Trong hệ thống điện cao áp, công tắc cách ly cao áp thường được phối hợp với bộ ngắt mạch chân không.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được vận hành để cô lập vật lý mạch và hiển thị trực quan việc ngắt kết nối.

Các công tắc cách ly điện áp cao đóng một vai trò quan trọng trong việc đảm bảo an toàn của nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và tạo ra một khoảng trống không khí có thể nhìn thấyHành động này xác nhận rằng thiết bị đã được khử năng lượng và an toàn cho các hoạt động bảo trì.

Ứng dụng:

1. Các công tắc ngắt kết nối ngoài trời là các thành phần thiết yếu trong hệ thống truyền tải và phân phối điện,vì chúng cho phép cô lập các phần cụ thể của mạng để bảo trì hoặc sửa chữaChúng cũng có thể được sử dụng để cô lập các phần của mạng trong trường hợp lỗi hoặc tình trạng bất thường khác.

2Các công tắc này được thiết kế để xử lý điện áp và dòng điện cao, và thường được chế tạo từ vật liệu bền và mạnh mẽ như thép không gỉ, nhôm hoặc đồng.Chúng được thiết kế để chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực đoan, gió mạnh và mưa lớn.

3Có một số loại công tắc ngắt điện áp cao, bao gồm công tắc ngắt không khí, công tắc ngâm dầu và công tắc cách nhiệt khí.và họ làm việc bằng cách sử dụng một bộ các liên lạc mà tách ra vật lý khi chuyển đổi được mở. Các công tắc ngâm dầu thường được sử dụng trong các ứng dụng điện áp cao và được lấp đầy dầu để ngăn chặn vòng cung khi công tắc được mở.Các công tắc cách nhiệt bằng khí sử dụng khí hexafluoride lưu huỳnh để cách nhiệt các liên lạc của công tắc, cho phép thiết kế công tắc nhỏ hơn và nhỏ gọn hơn.

4Các công tắc ngắt điện áp cao phải được vận hành và duy trì bởi nhân viên có trình độ và được đào tạo thích hợp.bao gồm việc sử dụng các thiết bị bảo vệ cá nhân thích hợp và tuân thủ các quy trình khóa / gắn thẻ để ngăn ngừa năng lượng vô tình của thiết bịBảo trì và kiểm tra thường xuyên các công tắc ngắt điện áp cao cũng rất quan trọng để đảm bảo rằng chúng hoạt động đúng cách và an toàn để sử dụng.

Outdoor Disconnector Switch switch tách phần dẫn điện ra khỏi cơ sở bằng cách sử dụng một chất cách nhiệt để đảm bảo một khoảng cách cách cách nhiệt hoạt động bình thường và cố định phần dẫn điện, chất cách nhiệt,và cơ sở như một thiết bị chuyển mạch tích hợpKhi nó ở vị trí mở, có một khoảng trống có thể nhìn thấy và một khoảng cách cách cách ly thích hợp để chịu được điện áp hoạt động bình thường.nó có thể mang theo dòng điện làm việc bình thường và dòng lỗi mạch ngắn một cách đáng tin cậyDo sự hiện diện của một thiết bị dập cung chuyên dụng, nó chỉ có thể được sử dụng để chuyển mạch với điện áp nhưng không có tải.Các hoạt động mở và đóng được thực hiện bằng cách sử dụng một móc cách nhiệt để kéo hoặc đẩy lỗ tròn trong khóa, làm cho móc khóa động thoát và tham gia với móc khóa tĩnh.

Tính năng:

1Đánh giá điện áp cao: Các công tắc cô lập điện áp cao được thiết kế để chịu được mức điện áp cao, thường dao động từ vài ngàn volt đến vài trăm ngàn volt.

2Xây dựng mạnh mẽ: Các công tắc cách ly điện áp cao thường được làm bằng vật liệu có khả năng chống điện cao, ăn mòn và các hình thức thiệt hại khác, chẳng hạn như đồ sứ hoặc polyme.

3.Arc Chutes: Nhiều công tắc cách ly điện áp cao được thiết kế với các công tắc cung, giúp phân tán nhiệt do cung điện tạo ra và ngăn ngừa hư hỏng công tắc.

4. Earth Switch: Một số công tắc cô lập điện áp cao được trang bị một công tắc nối đất, cung cấp một mức độ an toàn bổ sung bằng cách nối đất phần cô lập của mạch.

5Cơ chế khóa: Để ngăn chặn việc đóng ngẫu nhiên của công tắc trong khi thực hiện công việc bảo trì,nhiều công tắc cách ly điện áp cao được trang bị một cơ chế khóa nhau ngăn chặn công tắc được đóng cho đến khi tất cả các thủ tục an toàn đã được tuân thủ.

6. Chỉ báo trực quan: Các công tắc cách ly điện áp cao cũng có thể bao gồm các chỉ báo trực quan, chẳng hạn như đèn hoặc cờ,cung cấp một dấu hiệu rõ ràng cho thấy nếu công tắc ở vị trí mở hoặc đóng.

Điều kiện:

1. Độ cao không vượt quá 1000m

2Nhiệt độ không khí xung quanh: tối đa + 40'C; tối thiểu:Khu vực chung -30'C, Paramos -40 C;

3. Áp lực gió không vượt quá 700Pa. ((tương ứng với tốc độ gió 34m/s);

4Trận động đất không quá 8 độ.

5Tình hình làm việc không có rung động dữ dội thường xuyên;

6Các vị trí lắp đặt của bình thường loại cô lập nên được giữ xa khí, khói hóa chất lắng đọng, sương bột sương, bụi

và các chất nổ và ăn mòn khác ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly

7.Pollution-proof loại cách ly được áp dụng cho khu vực dẫn độ bẩn nghiêm trọng, tuy nhiên, nó không nên là bất kỳ vật liệu nổ và vật liệu gây cháy

Các thông số kỹ thuật:
