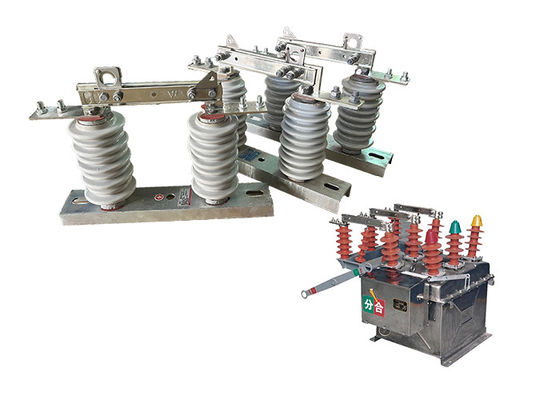

630 Amp High Voltage Isolator Switch Vcb Overhead Disconnect Switch phối hợp với bộ ngắt mạch chân không
Mô tả sản phẩm:
Chuyển đổi cách ly điện áp cao, còn được gọi là chuyển đổi ngắt kết nối hoặc chuyển đổi cách ly, được thiết kế đặc biệt để ngắt kết nối hoặc cô lập một phần của mạch điện từ nguồn điện của nó.Nó cung cấp một sự gián đoạn vật lý trong mạch, cho phép nhân viên bảo trì làm việc trên thiết bị một cách an toàn mà không có nguy cơ sốc điện.
Trong hệ thống điện cao áp, công tắc cách ly cao áp và ngắt mạch chân không thường được phối hợp để làm việc cùng nhau.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.
Các công tắc cách ly điện áp cao đóng một vai trò quan trọng trong việc đảm bảo an toàn của nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng các thiết bị được khử năng lượng và an toàn để làm việc trên.
Tính năng:
1Đánh giá điện áp cao: Các công tắc cách ly điện áp cao được thiết kế để chịu được mức điện áp cao, thường dao động từ vài ngàn volt đến vài trăm ngàn volt.
2Xây dựng mạnh mẽ: Các công tắc cách ly điện áp cao thường được làm bằng vật liệu có khả năng chống điện cao, ăn mòn và các hình thức thiệt hại khác, chẳng hạn như đồ sứ hoặc polyme.
3.Arc Chutes: Nhiều công tắc cách ly điện áp cao được thiết kế với các công tắc cung, giúp phân tán nhiệt do cung điện tạo ra và ngăn ngừa hư hỏng công tắc.
4. Earth Switch: Một số công tắc cô lập điện áp cao được trang bị một công tắc nối đất, cung cấp một mức độ an toàn bổ sung bằng cách nối đất phần cô lập của mạch.
5Cơ chế khóa: Để ngăn chặn việc đóng ngẫu nhiên của công tắc trong khi thực hiện công việc bảo trì,nhiều công tắc cách ly điện áp cao được trang bị một cơ chế khóa nhau ngăn chặn công tắc được đóng cho đến khi tất cả các thủ tục an toàn đã được tuân thủ.
6. Chỉ báo trực quan: Các công tắc cách ly điện áp cao cũng có thể bao gồm các chỉ báo trực quan, chẳng hạn như đèn hoặc cờ,cung cấp một dấu hiệu rõ ràng cho thấy nếu công tắc ở vị trí mở hoặc đóng.
Ứng dụng:
1Bảo trì và sửa chữa: Chuyển bộ cách ly điện áp cao thường được sử dụng để cách ly và nối đất các đường dây phân phối điện cho các hoạt động bảo trì và sửa chữa.Nó cho phép nhân viên bảo trì làm việc an toàn trên thiết bị năng lượng mà không có nguy cơ bị điện giật.
2Phản ứng khẩn cấp: Chuyển bộ cách ly điện áp cao có thể được sử dụng trong các tình huống khẩn cấp, chẳng hạn như mất điện hoặc thiên tai,để cô lập và nối đất các đường dây phân phối điện và khôi phục điện an toàn.
3Hoạt động chuyển mạch: Chuyển mạch cách ly điện áp cao có thể được sử dụng để mở hoặc đóng các công tắc và thực hiện các hoạt động chuyển mạch khác trên các đường dây phân phối điện.
Hoạt động:
1Khi công tắc cách ly điện áp cao ở vị trí đóng, các tiếp xúc của cách ly tiếp xúc với nhau, cho phép dòng chảy qua mạch.Các HV cách ly điện được đóng bằng cách tự động hoặc điều khiển từ xa các cách ly, tùy thuộc vào loại cách ly điện HV.
2Để cô lập một phần của hệ thống điện, công tắc cô lập điện áp cao phải được mở.Điều này thường được thực hiện bằng cách tự động hoặc từ xa vận hành bộ cách ly để tách các liên lạc và ngắt dòng chảy của dòng chảy thông qua mạch.
3. Một khi bộ cô lập điện HV được mở, phần của hệ thống điện được kết nối với bộ cô lập được cô lập khỏi phần còn lại của hệ thống.Điều này cho phép bảo trì hoặc sửa chữa công việc được thực hiện an toàn trên mạch cô lập.
4Khi công việc bảo trì hoặc sửa chữa hoàn thành, công tắc cách ly điện áp cao có thể được đóng để khôi phục năng lượng cho mạch cách ly.Điều này được thực hiện bằng cách sử dụng bằng tay hoặc từ xa các bộ cách ly để kết nối các liên lạc và khôi phục dòng chảy của dòng thông qua mạch.
Điều kiện:
1Độ cao tối đa cho việc lắp đặt không được vượt quá 1000m.
2Nhiệt độ không khí xung quanh không nên vượt quá +40'C, và trong các khu vực chung, nó không nên giảm xuống dưới -30'C. Trong các khu vực Paramos, nó không nên giảm xuống dưới -40'C.
3Áp lực gió không được vượt quá 700Pa, tương ứng với tốc độ gió 34m/s.
4.Điện cách ly sẽ có thể chịu được động đất lên đến 8 độ.
5. Các thiết bị cô lập nên được lắp đặt ở một vị trí mà không có rung động mạnh mẽ thường xuyên.
6Đối với các loại cách ly thông thường, chúng nên được giữ xa khí, khói, lắng đọng hóa học, sương mù, bụi,và các vật liệu nổ và ăn mòn khác có thể ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly.
7Các loại cách ly chống ô nhiễm phù hợp để sử dụng trong các khu vực dẫn điện bẩn nghiêm trọng, nhưng chúng không nên được lắp đặt trong các khu vực có bất kỳ vật liệu nổ hoặc gây cháy nào.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
