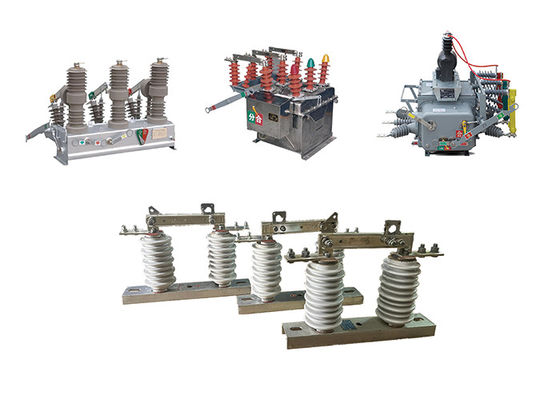

Ceramic Outdoor Disconnector Switch 1000A Màu xám để ngắt hoặc kết nối được sử dụng với bộ ngắt mạch chân không ngoài trời
Mô tả sản phẩm:
Các công tắc ngắt kết nối ngoài trời thực sự được sử dụng trong các hệ thống truyền tải và phân phối điện áp cao để ngắt kết nối mạch từ các nguồn điện của chúng cho mục đích bảo trì hoặc sửa chữa.Chúng cung cấp một phương tiện để cô lập mạch từ nguồn cung cấp điện, cho phép người lao động thực hiện công việc của họ một cách an toàn mà không có nguy cơ sốc điện.
Hoạt động của một công tắc ngắt kết nối ngoài trời liên quan đến một cột xoay điều khiển mở và đóng của thanh của công tắc hoặc tiếp xúc.lưỡi có thể được tham gia hoặc tháo, do đó kết nối hoặc ngắt kết nối mạch.
Để đảm bảo an toàn cho người vận hành, cột của công tắc ngắt kết nối thường được làm bằng vật liệu không dẫn điện, chẳng hạn như sợi thủy tinh hoặc vật liệu tổng hợp,cung cấp cách điện chống lại điện áp cao hiện diện trong hệ thống. Khép kín này bảo vệ người vận hành khỏi sốc điện khi vận hành công tắc.
Các công tắc ngắt kết nối ngoài trời có sẵn trong các thiết kế và kích thước khác nhau để phù hợp với điện áp và dòng điện khác nhau của các mạch mà chúng điều khiển.Chúng thường được gắn trên các cột hoặc cấu trúc trong môi trường ngoài trờiCùng với các thiết bị bảo vệ khác như bộ ngắt mạch và bộ an toàn,Các công tắc ngắt kết nối góp phần vào sự an toàn và độ tin cậy tổng thể của hệ thống điện bằng cách cung cấp một phương tiện cô lập và bảo vệ.
Tính năng:
1. Isolation: Chuyển đổi được sử dụng để cô lập một giai đoạn duy nhất của hệ thống điện cho mục đích bảo trì hoặc sửa chữa.
2Đánh giá điện áp cao: Các công tắc này được thiết kế để xử lý mức điện áp cao, thường dao động từ một vài kilovolts đến vài trăm kilovolts.
3Hoạt động bằng tay: Chuyển đổi được vận hành bằng tay bằng cách sử dụng một cây móc hoặc một đòn bẩy. Người vận hành phải được đào tạo về hoạt động an toàn của chuyển đổi.
4Các chỉ báo trực quan: Một số công tắc có các chỉ báo trực quan cho thấy nếu công tắc mở hoặc đóng, giúp người vận hành dễ dàng biết tình trạng của mạch.
5Độ bền: Các công tắc này được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, độ ẩm và các chất ăn mòn.
6Các tính năng an toàn: Chuyển đổi được thiết kế với các tính năng an toàn để bảo vệ người vận hành khỏi các mối nguy hiểm điện, chẳng hạn như vật liệu cách nhiệt ngăn ngừa tiếp xúc tình cờ với các bộ phận hoạt động.
7Kích thước nhỏ gọn: Các công tắc cách ly điện áp cao một pha thường có kích thước nhỏ gọn và có thể được lắp đặt trong không gian hẹp.
Cấu trúc:
1Cơ thể cô lập sứ: Cơ thể cô lập là thành phần chính của bộ cô lập và thường được làm bằng sứ bền cao.Nó được thiết kế để cung cấp cách điện giữa dây dẫn và cấu trúc hỗ trợ, và được đúc thành hình dạng và kích thước mong muốn.
2Thiết bị kết thúc kim loại: Thiết bị kết thúc kim loại được gắn vào thân cách điện và cung cấp một phương tiện để kết nối cách điện với dây dẫn và cấu trúc hỗ trợ.Chúng thường được làm bằng thép kẽm hoặc vật liệu chống ăn mòn khác, và có thể được thiết kế với các tính năng đặc biệt như các khe tách hoặc các khớp bóng và ổ cắm để dễ dàng lắp đặt.
3Hợp chất niêm phong: Một hợp chất niêm phong được sử dụng để niêm phong khớp giữa cơ thể cách điện và phụ kiện cuối kim loại, ngăn ngừa độ ẩm và chất gây ô nhiễm xâm nhập vào bên trong của cách điện.
4Phần cứng: Phần cứng như bu lông, hạt và máy giặt được sử dụng để gắn các phụ kiện cuối kim loại vào cơ thể cách nhiệt và cấu trúc hỗ trợ.
Nắp nắp: Nắp nắp được sử dụng để bảo vệ các phụ kiện cuối kim loại khỏi ăn mòn và hư hỏng, và có thể được làm bằng nhựa hoặc vật liệu khác.
5Các tính năng bổ sung: Tùy thuộc vào ứng dụng cụ thể, các bộ cách ly điện cao áp bằng sứ có thể được thiết kế với các tính năng bổ sung như rào cản cách ly, đường vòm,và chuyển mạch đất để cải thiện hiệu suất và an toàn của họ.
Hoạt động:
1 Chuẩn bị:Trước khi sử dụng công tắc, mạch nên được khử năng lượng và nối đất đúng cách để ngăn ngừa mọi mối nguy hiểm điện.
2 Tắt công tắc:Để đóng công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí đóng.cho phép dòng chảy qua mạch.
3 Mở công tắc:Để mở công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí mở.ngắt dòng điện.
4 Quản lý Arc:Khi công tắc được mở, một vòng cung điện có thể xảy ra giữa các liên lạc, có thể nguy hiểm và gây tổn thương cho công tắc.Chuyển đổi có thể được trang bị các thiết bị như cầu vồng hoặc cuộn cuộn nổ.
5 An toàn:Người vận hành các công tắc ngắt điện áp cao phải tuân thủ các quy trình an toàn thích hợp để ngăn ngừa các mối nguy hiểm điện.và sau các thủ tục khóa/đặt thẻ.
Ứng dụng:
Phân biệt mạch: Chuyển mạch cách ly điện áp cao được sử dụng để cách ly một phần của mạch điện áp cao cho mục đích bảo trì, sửa chữa hoặc thử nghiệm.phần có thể được ngắt kết nối hiệu quả với phần còn lại của hệ thống, cho phép làm việc được thực hiện an toàn.
Load Switching: Các công tắc cô lập điện áp cao có thể được sử dụng làm công tắc tải để điều khiển dòng điện trong mạch.Chúng đặc biệt hữu ích trong những tình huống mà tải trọng tương đối nhỏ và không cần một bộ ngắt mạch hoặc an toàn.
Bảo vệ đường điện: Các công tắc cách ly điện áp cao thường được lắp đặt trên các đường điện để bảo vệ chống chọi sét và các nhiễu điện khác.Bằng cách cô lập một phần của đường dây, công tắc có thể giúp ngăn ngừa thiệt hại cho thiết bị và giảm nguy cơ mất điện.
Bảo vệ biến áp: Các công tắc cách ly điện áp cao cũng được sử dụng để bảo vệ biến áp bằng cách cô lập chúng khỏi mạng điện trong trường hợp lỗi hoặc quá tải.bộ biến áp có thể bị ngắt kết nối với mạng lưới, ngăn ngừa thiệt hại cho bộ biến áp và các thiết bị khác.
Điều kiện:
1Độ cao tối đa trong khu vực được chỉ định không vượt quá 1000 mét so với mực nước biển.
2Nhiệt độ không khí xung quanh có giới hạn nhất định. Nhiệt độ tối đa không được vượt quá +40 °C, và nhiệt độ tối thiểu có thể thay đổi tùy thuộc vào khu vực cụ thể.Nhiệt độ tối thiểu không nên giảm xuống dưới -30°C, trong khi ở các khu vực Paramos, nó không nên giảm xuống dưới -40 ° C.
3Áp lực gió không được vượt quá 700 Pascal (Pa), tương ứng với tốc độ gió khoảng 34 mét/giây.Giới hạn này đảm bảo rằng thiết bị có thể chịu được sức mạnh của gió mà không ảnh hưởng đến chức năng hoặc tính toàn vẹn của cấu trúc.
4Độ mạnh của trận động đất không nên vượt quá 8 độ. Điều này đề cập đến cường độ hoạt động địa chấn tối đa mà thiết bị có thể chịu đựng mà không bị hư hỏng.Thang đo cụ thể được sử dụng để đo cường độ động đất có thể phụ thuộc vào khu vực hoặc quốc gia.
5Môi trường làm việc phải không có rung động mạnh mẽ thường xuyên. Yêu cầu này đảm bảo rằng thiết bị vẫn ổn định và hoạt động trong điều kiện hoạt động bình thường.Động thái quá mức có thể ảnh hưởng đến hiệu suất và tuổi thọ của bộ cách ly.
6Các thiết bị cô lập loại thông thường nên được lắp đặt ở những nơi tránh xa khí, khói, trầm tích hóa học, sương mù, bụi và các chất nổ hoặc ăn mòn khác.Các vật liệu này có thể có tác động có hại đến khả năng cách nhiệt và dẫn của bộ cách nhiệt, có khả năng làm ảnh hưởng đến hiệu suất và an toàn của nó.
7Các loại cách ly chống ô nhiễm được thiết kế để sử dụng trong các khu vực bị ô nhiễm nghiêm trọng.không nên có sự hiện diện của các chất nổ hoặc vật liệu có thể gây cháyYêu cầu này đảm bảo rằng bộ cách ly vẫn an toàn và hoạt động mặc dù các điều kiện môi trường đầy thách thức.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
