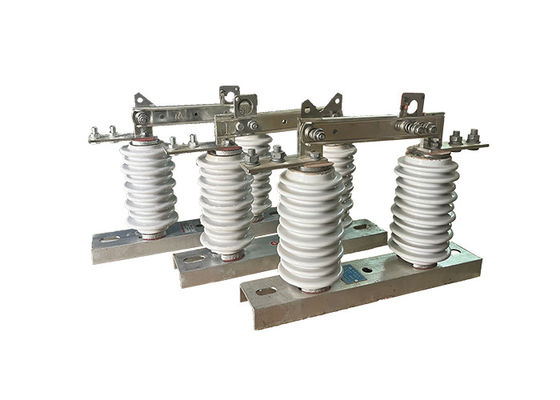

Tải quá tải High Voltage Isolator Switch Hookstick Disconnect Switch Điện hoạt động
Mô tả sản phẩm:
Các công tắc cô lập điện áp cao thường được sử dụng trong các hệ thống truyền và phân phối điện áp cao để cô lập các phần của mạng để bảo trì hoặc sửa chữa.Chúng cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân khỏi các mối nguy hiểm về điện, chẳng hạn như tiếp xúc tình cờ với các bộ phận hoạt động của hệ thống.
Chúng được thiết kế để xử lý điện áp và dòng điện cao, và chúng thường được lắp đặt ở các địa điểm ngoài trời, nơi chúng tiếp xúc với điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, gió,Vì vậy, chúng được xây dựng để chịu được những điều kiện này và thường được làm bằng vật liệu bền như thép hoặc nhôm.
Các công tắc cách ly điện áp cao có các loại và cấu hình khác nhau, tùy thuộc vào ứng dụng và yêu cầu cụ thể.trong khi những người khác phù hợp với việc sử dụng ngoài trờiMột số được thiết kế để vận hành bằng tay, trong khi những người khác được tự động hóa và có thể được điều khiển từ xa.
Ngoài chức năng chính của chúng là cách ly mạch, các công tắc cách ly cũng có các tính năng quan trọng khác, chẳng hạn như cung cấp một dấu hiệu trực quan về trạng thái của chúng (mở hoặc đóng),và đảm bảo rằng mạch không được năng lượng khi bộ cách ly mở.
Ứng dụng
1. Mạng điện: Chuyển bộ cách ly thẳng đứng điện áp cao trên cao là một thành phần quan trọng trong lưới điện, nơi nó được sử dụng để cách ly các phần của đường truyền để bảo trì hoặc sửa chữa.Điều này giúp đảm bảo rằng lưới điện vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.
2. Các trạm phụ điện: Chuyển bộ cách ly thẳng đứng điện áp cao trên cao cũng thường được sử dụng trong các trạm phụ điện,khi nó được sử dụng để cô lập các bộ biến đổi riêng lẻ hoặc các thiết bị khác để bảo trì hoặc sửa chữaĐiều này giúp đảm bảo rằng trạm phụ vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.
3Các hệ thống năng lượng tái tạo: Chuyển mạch cách ly thẳng đứng điện áp cao trên cao cũng được sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như các nhà máy điện gió và mặt trời,để cô lập các phần của đường truyền để bảo trì hoặc sửa chữaĐiều này giúp đảm bảo rằng hệ thống năng lượng tái tạo vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.
Hoạt động:
Chuyển bộ cách ly điện áp cao tách phần dẫn điện ra khỏi cơ sở bằng cách sử dụng một chất cách ly để đảm bảo một khoảng cách cách cách ly hoạt động bình thường và cố định phần dẫn điện, chất cách ly,và cơ sở như một thiết bị chuyển mạch tích hợpKhi nó ở vị trí mở, có một khoảng trống có thể nhìn thấy và một khoảng cách cách cách ly thích hợp để chịu được điện áp hoạt động bình thường.nó có thể mang theo dòng điện làm việc bình thường và dòng lỗi mạch ngắn một cách đáng tin cậyDo sự hiện diện của một thiết bị dập cung chuyên dụng, nó chỉ có thể được sử dụng để chuyển mạch với điện áp nhưng không có tải.Các hoạt động mở và đóng được thực hiện bằng cách sử dụng một móc cách nhiệt để kéo hoặc đẩy lỗ tròn trong khóa, làm cho móc khóa động thoát và tham gia với móc khóa tĩnh.
Điều kiện:
1Độ cao tối đa cho việc lắp đặt không được vượt quá 1000m.
2Nhiệt độ không khí xung quanh không nên vượt quá +40'C, và trong các khu vực chung, nó không nên giảm xuống dưới -30'C. Trong các khu vực Paramos, nó không nên giảm xuống dưới -40'C.
3Áp lực gió không được vượt quá 700Pa, tương ứng với tốc độ gió 34m/s.
4.Điện cách ly sẽ có thể chịu được động đất lên đến 8 độ.
5. Các thiết bị cô lập nên được lắp đặt ở một vị trí mà không có rung động mạnh mẽ thường xuyên.
6Đối với các loại cách ly thông thường, chúng nên được giữ xa khỏi khí, khói, lắng đọng hóa học, sương mù, bụi,và các vật liệu nổ và ăn mòn khác có thể ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly.
7Các loại cách ly chống ô nhiễm phù hợp để sử dụng trong các khu vực dẫn điện bẩn nghiêm trọng, nhưng chúng không nên được lắp đặt trong các khu vực có bất kỳ vật liệu nổ hoặc gây cháy nào.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
