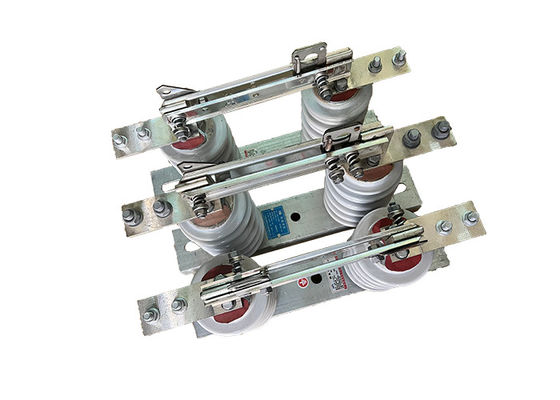

630A-1250A High Voltage Industrial Isolator Switch Group Disconnect Switches Dễ cài đặt được sử dụng trong hệ thống điện
Mô tả sản phẩm:
Chuyển mạch cô lập điện áp cao là một loại công tắc điện được sử dụng trong các hệ thống điện để ngắt kết nối một nhóm mạch với phần còn lại của hệ thống.Nó thường được sử dụng trong các hệ thống phân phối điện áp thấp để cô lập một nhóm mạch để bảo trì hoặc sửa chữa công việc.
Chuyển bộ cách ly điện áp cao được thiết kế để xử lý nhiều mạch đồng thời, làm cho chúng trở thành một cách hiệu quả và thuận tiện để cách ly một nhóm mạch.Chúng thường được gắn trên một cấu trúc hỗ trợ và bao gồm một tập hợp các liên lạc cố định và di động được tách bởi một khoảng cách không khíKhi công tắc cô lập điện áp cao được mở, các liên lạc được tách, ngắt dòng điện qua các mạch và cô lập chúng khỏi phần còn lại của hệ thống.
Nó cũng được thiết kế để hoạt động an toàn và đáng tin cậy trong nhiều điều kiện môi trường khác nhau,và chúng phải tuân thủ các yêu cầu kiểm tra và chứng nhận nghiêm ngặt để đảm bảo hiệu suất và an toàn của chúngNó là một thành phần quan trọng của an toàn và độ tin cậy hệ thống điện, cho phép bảo trì hoặc sửa chữa công việc được thực hiện an toàn trên một nhóm mạch mà không làm gián đoạn phần còn lại của hệ thống.
Ứng dụng:
1. Isolation:Khi công tắc cách ly ở vị trí mở, nó tạo ra một khoảng trống vật lý trong mạch điện, cách ly điện phần đường truyền ở hai bên của công tắc.Điều này ngăn chặn năng lượng điện chảy qua đường dây, có thể giúp bảo vệ chống lại thiệt hại cho thiết bị hạ lưu của công tắc.
2.Bảo vệ điện giật:Chuyển đổi cách ly thường được sử dụng kết hợp với các thiết bị ngăn sóng, được thiết kế để bảo vệ chống lại sự gia tăng điện áp do sét hoặc các nhiễu điện khác gây ra.Sự kết hợp của công tắc cô lập và các thiết bị ngăn sóng giúp bảo vệ chống lại thiệt hại cho thiết bị bằng cách chuyển hướng năng lượng điện dư thừa ra khỏi đường dẫn truyền.
3. An toàn bảo trì:Bằng cách cung cấp một sự gián đoạn rõ ràng trong đường truyền, công tắc cách ly giúp đảm bảo rằng nhân viên bảo trì có thể làm việc an toàn trên đường dây mà không có nguy cơ bị điện giật.Điều này giúp bảo vệ cả thiết bị và những người làm việc trên đó.
Tính năng:
1Đánh giá điện áp cao: Các công tắc cách ly điện áp cao được thiết kế để chịu được mức điện áp cao, thường dao động từ vài ngàn volt đến vài trăm ngàn volt.
2Xây dựng mạnh mẽ: Các công tắc cách ly điện áp cao thường được làm bằng vật liệu có khả năng chống điện cao, ăn mòn và các hình thức thiệt hại khác, chẳng hạn như đồ sứ hoặc polyme.
3.Arc Chutes: Nhiều công tắc cách ly điện áp cao được thiết kế với các công tắc cung, giúp phân tán nhiệt do cung điện tạo ra và ngăn ngừa hư hỏng công tắc.
4. Earth Switch: Một số công tắc cô lập điện áp cao được trang bị một công tắc nối đất, cung cấp một mức độ an toàn bổ sung bằng cách nối đất phần cô lập của mạch.
5Cơ chế khóa: Để ngăn chặn việc đóng ngẫu nhiên của công tắc trong khi thực hiện công việc bảo trì,nhiều công tắc cách ly điện áp cao được trang bị một cơ chế khóa nhau ngăn chặn công tắc được đóng cho đến khi tất cả các thủ tục an toàn đã được tuân thủ.
6. Chỉ báo trực quan: Các công tắc cách ly điện áp cao cũng có thể bao gồm các chỉ báo trực quan, chẳng hạn như đèn hoặc cờ,cung cấp một dấu hiệu rõ ràng cho thấy nếu công tắc ở vị trí mở hoặc đóng.
Nguy cơ an toàn:
Động lực điện: Các công tắc ngắt điện áp cao có thể gây ra một cú sốc điện gây tử vong nếu chúng không được xử lý đúng cách.Điều này có thể xảy ra nếu công tắc không được cách ly đúng cách trước khi mở hoặc nếu có lỗi trong thiết bị.
2 Arc flash: Khi các công tắc ngắt điện áp cao được mở, một tia sáng cung có thể xảy ra, có thể giải phóng một lượng năng lượng đáng kể dưới dạng nhiệt, ánh sáng và áp suất.tổn thương mắt, và những vết thương khác.
3Thất bại thiết bị: Các công tắc ngắt điện áp cao có thể bị hỏng nếu chúng không được bảo trì đúng cách hoặc bị quá tải. Điều này có thể dẫn đến hư hỏng thiết bị, cháy điện và các mối nguy hiểm khác.
4Mối nguy hiểm cho môi trường: Các công tắc ngắt điện áp cao thường được đặt trong môi trường ngoài trời, nơi chúng có thể tiếp xúc với điều kiện thời tiết khắc nghiệt, chẳng hạn như gió mạnh, mưa lớn,và sét đâmNhững điều kiện này có thể tạo ra các rủi ro an toàn bổ sung cho nhân viên đang vận hành hoặc bảo trì thiết bị.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
