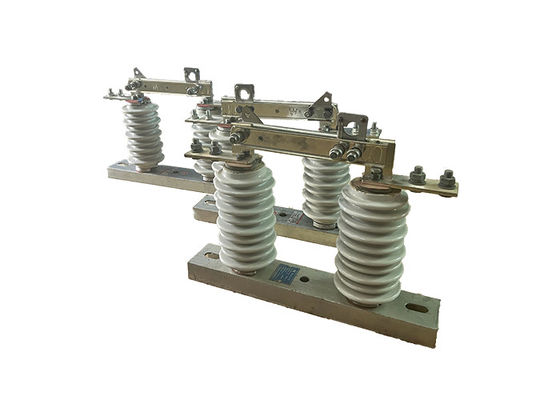

Đổi phế độ đơn cao điện áp cách ly Porcelain ngoài trời chân không bộ ngắt mạch 1250A 12kV cho trạm phụ
Mô tả sản phẩm:
High Voltage Isolator Switch là một loại thiết bị di động được sử dụng để cô lập và nối đất các đường dây phân phối điện cho mục đích bảo trì, sửa chữa hoặc khẩn cấp.Nó là một công cụ linh hoạt có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm các dây chuyền phân phối trên không, trạm phụ và các cơ sở công nghiệp.
Chuyển đổi cách ly được thiết kế để được vận hành bởi một người, làm cho nó dễ dàng sử dụng và cơ động.có thể được mở rộng để đạt đến thiết bị điện, và một tập hợp các phụ kiện có thể thay thế, cho phép người dùng thực hiện nhiều nhiệm vụ khác nhau, chẳng hạn như mở hoặc đóng các công tắc và đường nối đất.
Chuyển đổi cách ly được thiết kế để cung cấp một sự gián đoạn có thể nhìn thấy trong mạch điện, giúp bảo vệ chống lại sự tiếp xúc vô tình với thiết bị năng lượng.Nó cũng được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh, mưa và tuyết, làm cho nó phù hợp để sử dụng trong môi trường ngoài trời.
Điều kiện:
1Độ cao tối đa cho việc lắp đặt không được vượt quá 1000m.
2Nhiệt độ không khí xung quanh không nên vượt quá +40'C, và trong các khu vực chung, nó không nên giảm xuống dưới -30'C. Trong các khu vực Paramos, nó không nên giảm xuống dưới -40'C.
3Áp lực gió không được vượt quá 700Pa, tương ứng với tốc độ gió 34m/s.
4.Điện cách ly sẽ có thể chịu được động đất lên đến 8 độ.
5. Các thiết bị cô lập nên được lắp đặt ở một vị trí mà không có rung động mạnh mẽ thường xuyên.
6Đối với các loại cách ly thông thường, chúng nên được giữ xa khỏi khí, khói, lắng đọng hóa học, sương mù, bụi,và các vật liệu nổ và ăn mòn khác có thể ảnh hưởng nghiêm trọng đến khả năng cách nhiệt và dẫn của bộ cách ly.
7Các loại cách ly chống ô nhiễm phù hợp để sử dụng trong các khu vực dẫn điện bẩn nghiêm trọng, nhưng chúng không nên được lắp đặt trong các khu vực có bất kỳ vật liệu nổ hoặc gây cháy nào.
1- Đóng công tắc:Khi công tắc được đóng, hai phần dẫn điện của mạch được đưa vào tiếp xúc với nhau, cho phép dòng điện chảy qua mạch.
2Mở công tắc:Khi công tắc được mở, một khoảng trống không khí được tạo ra giữa hai phần dẫn của mạch, cách ly phần này khỏi phần còn lại của hệ thống.Điều này thường được thực hiện để cho phép bảo trì, sửa chữa, hoặc thử nghiệm công việc được thực hiện an toàn.
3- Đặt đường dây xuống đất:Trước khi bất kỳ công việc nào có thể được thực hiện trên phần cô lập của mạch, điều quan trọng là phải nối mạch để ngăn chặn bất kỳ điện tích dư thừa nào tích tụ.Điều này thường được thực hiện bằng cách sử dụng một công tắc đất hoặc điện cực nối đất.
Điều quan trọng cần lưu ý là việc vận hành các công tắc cô lập điện áp cao chỉ nên được thực hiện bởi nhân viên được đào tạo và có trình độ,vì chúng có thể gây ra nguy cơ sốc điện hoặc chấn thương nghiêm trọng nếu xử lý saiNgoài ra, điều quan trọng là phải tuân thủ tất cả các quy trình và hướng dẫn an toàn khi làm việc với thiết bị điện áp cao, bao gồm cả việc mặc quần áo và thiết bị bảo vệ phù hợp.sử dụng các công cụ cách nhiệt, và đảm bảo rằng khu vực không có bất kỳ vật liệu dễ cháy hoặc nổ nào.
1. Isolation: Chuyển đổi được sử dụng để cô lập một giai đoạn duy nhất của hệ thống điện cho mục đích bảo trì hoặc sửa chữa.
2Đánh giá điện áp cao: Các công tắc này được thiết kế để xử lý mức điện áp cao, thường dao động từ một vài kilovolts đến vài trăm kilovolts.
3Hoạt động bằng tay: Chuyển đổi được vận hành bằng tay bằng cách sử dụng một cây móc hoặc một đòn bẩy. Người vận hành phải được đào tạo về hoạt động an toàn của chuyển đổi.
4Các chỉ báo trực quan: Một số công tắc có các chỉ báo trực quan cho thấy nếu công tắc mở hoặc đóng, giúp người vận hành dễ dàng biết tình trạng của mạch.
5Độ bền: Các công tắc này được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, độ ẩm và các chất ăn mòn.
6Các tính năng an toàn: Chuyển đổi được thiết kế với các tính năng an toàn để bảo vệ người vận hành khỏi các mối nguy hiểm điện, chẳng hạn như vật liệu cách nhiệt ngăn ngừa tiếp xúc tình cờ với các bộ phận hoạt động.
7Kích thước nhỏ gọn: Các công tắc cách ly điện áp cao một pha thường có kích thước nhỏ gọn và có thể được lắp đặt trong không gian hẹp.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
