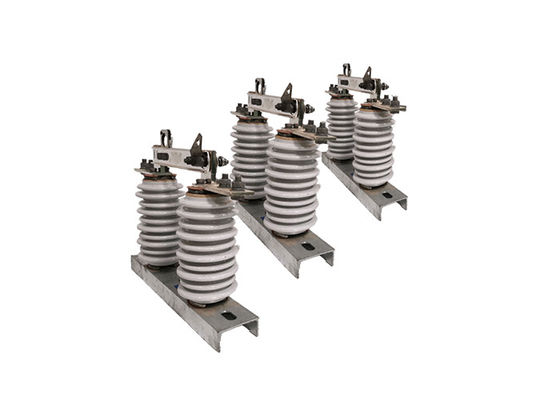

Outdoor AC Overhead Disconnector Switch Industrial Single Phase Easy Installation Hookstick điện
Mô tả sản phẩm:
Outdoor Disconnector Switch là một loại công tắc điện được sử dụng để cô lập một phần của đường truyền điện trên không để bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống điện cao áp, chẳng hạn như những người được sử dụng bởi các công ty điện để truyền điện qua khoảng cách dài.
Chuyển đổi được gắn trên một cấu trúc trên cao, chẳng hạn như một tháp truyền tải hoặc cột, và được thiết kế để chịu được điều kiện môi trường khắc nghiệt gặp phải trong các hệ thống điện ngoài trời.Nó có tính năng một chiều dọc, hoặc chuyển động lên và xuống, để kết nối hoặc ngắt kết nối các liên lạc công tắc, thường được làm bằng đồng hoặc các vật liệu dẫn điện khác.
Chuyển đổi cách ly được thiết kế để cung cấp một sự gián đoạn có thể nhìn thấy trong đường truyền, cho phép nhân viên bảo trì làm việc an toàn trên đường dây mà không có nguy cơ bị điện giật hoặc làm hỏng thiết bị.Nó thường được sử dụng cùng với các thiết bị an toàn khác, chẳng hạn như các công tắc nối đất và ngăn sóng, để bảo vệ hệ thống điện và những người làm việc trên đó.
Nhìn chung, công tắc cách ly thẳng đứng cao áp trên cao là một thành phần quan trọng của các hệ thống truyền tải điện hiện đại, đảm bảo hoạt động đáng tin cậy và an toàn của lưới điện.
Ứng dụng:
1Bảo trì và sửa chữa: Chuyển đổi ngắt kết nối được sử dụng để cô lập một phần của đường dây điện cho mục đích bảo trì hoặc sửa chữa.Điều này cho phép nhân viên bảo trì làm việc an toàn mà không có nguy cơ bị điện giật.
2. Load Shedding: Trong trường hợp quá tải điện, công tắc ngắt kết nối có thể được sử dụng để giảm tải và ngăn ngừa hư hỏng đường dây điện hoặc thiết bị.
3Phân biệt lỗi: Chuyển đổi ngắt kết nối có thể được sử dụng để cô lập một phần của đường dây điện trong trường hợp lỗi, chẳng hạn như mạch ngắn hoặc lỗi mặt đất.Điều này ngăn chặn lỗi lây lan sang các phần khác của mạng và gây ra thiệt hại thêm.
4Hoạt động chuyển đổi: Chuyển đổi ngắt kết nối được sử dụng để chuyển đổi các hoạt động, chẳng hạn như kết nối hoặc ngắt kết nối các nguồn điện hoặc chuyển hướng điện đến các phần khác nhau của mạng.
5Bảo vệ: Chuyển đổi ngắt kết nối thường được sử dụng kết hợp với các thiết bị bảo vệ khác, chẳng hạn như bộ ngắt mạch và bộ bảo hiểm, để bảo vệ đường dây điện và thiết bị khỏi bị hư hại.
6Năng lượng tái tạo: Với việc sử dụng ngày càng nhiều các nguồn năng lượng tái tạo, chẳng hạn như gió và mặt trời, các công tắc ngắt kết nối được sử dụng để kết nối và ngắt kết nối các nguồn này với lưới điện.
Hoạt động:
1 Chuẩn bị: Trước khi sử dụng công tắc, mạch nên được khử năng lượng và nối đất đúng cách để ngăn ngừa bất kỳ mối nguy hiểm điện nào.Các công tắc nên được kiểm tra cho bất kỳ dấu hiệu của thiệt hại hoặc hao mòn.
2 Đóng công tắc: Để đóng công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển đến vị trí đóng.cho phép dòng chảy qua mạch.
3 Mở công tắc: Để mở công tắc, người vận hành bằng tay hoặc từ xa di chuyển tay cầm công tắc hoặc tay cầm điều khiển sang vị trí mở.ngắt dòng điện.
4 Quản lý vòng cung: Khi công tắc được mở, một vòng cung điện có thể xảy ra giữa các tiếp xúc, có thể nguy hiểm và gây ra thiệt hại cho công tắc.Chuyển đổi có thể được trang bị các thiết bị như cầu vồng hoặc cuộn cuộn nổ.
5 An toàn: Người vận hành các công tắc ngắt điện áp cao phải tuân thủ các quy trình an toàn thích hợp để ngăn ngừa các mối nguy hiểm điện.và sau các thủ tục khóa/đặt thẻ.
Tính năng:
1Đánh giá điện áp cao: Các công tắc ngắt kết nối ngoài trời được thiết kế để chịu được mức điện áp cao, thường dao động từ vài ngàn volt đến vài trăm ngàn volt.
2Xây dựng mạnh mẽ: Các công tắc ngắt kết nối ngoài trời thường được làm bằng vật liệu có khả năng chống điện cao, ăn mòn và các hình thức thiệt hại khác, chẳng hạn như đồ sứ hoặc polyme.
3.Arc Chutes: Nhiều công tắc ngắt kết nối ngoài trời được thiết kế với các đường ngã cung, giúp phân tán nhiệt được tạo ra bởi điện cung và ngăn ngừa hư hỏng công tắc.
4. Earth Switch: Một số Outdoor Disconnector Switches được trang bị một công tắc nối đất, cung cấp một mức độ an toàn bổ sung bằng cách nối đất phần bị cô lập của mạch.
5Cơ chế khóa: Để ngăn chặn việc đóng ngẫu nhiên của công tắc trong khi thực hiện công việc bảo trì,nhiều công tắc cách ly điện áp cao được trang bị một cơ chế khóa nhau ngăn chặn công tắc được đóng cho đến khi tất cả các thủ tục an toàn đã được tuân thủ.
6. Chỉ báo trực quan: Các công tắc cách ly điện áp cao cũng có thể bao gồm các chỉ báo trực quan, chẳng hạn như đèn hoặc cờ,cung cấp một dấu hiệu rõ ràng cho thấy nếu công tắc ở vị trí mở hoặc đóng.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
