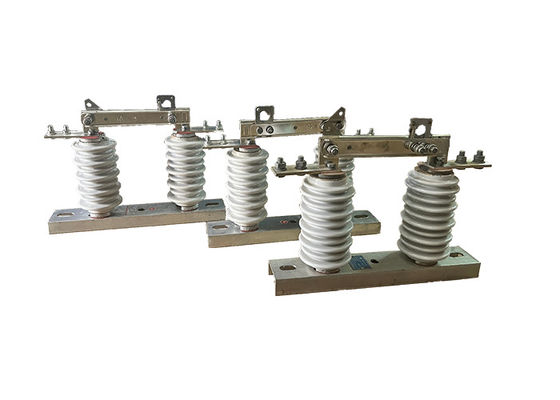

Điều khiển cách ly HookStick ngắt kết nối công tắc 630A/1000A/1250A trên đầu cao áp thẳng đứng cách ly công tắc
Mô tả sản phẩm:
Chuyển mạch cách ly điện áp cao là một loại công tắc điện được sử dụng để cách ly một phần của đường truyền điện trên không để bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống điện cao áp, chẳng hạn như những người được sử dụng bởi các công ty điện để truyền điện qua những khoảng cách dài.
Chuyển đổi được gắn trên một cấu trúc trên cao, chẳng hạn như một tháp truyền tải hoặc cột, và được thiết kế để chịu được điều kiện môi trường khắc nghiệt gặp phải trong các hệ thống điện ngoài trời.Nó có tính năng một chiều dọc, hoặc chuyển động lên và xuống, để kết nối hoặc ngắt kết nối các liên lạc công tắc, thường được làm bằng đồng hoặc các vật liệu dẫn điện khác.
Chuyển đổi cách ly được thiết kế để cung cấp một sự gián đoạn rõ ràng trong đường truyền, cho phép nhân viên bảo trì làm việc an toàn trên đường dây mà không có nguy cơ bị điện giật hoặc làm hỏng thiết bị.Nó thường được sử dụng cùng với các thiết bị an toàn khác, chẳng hạn như các công tắc nối đất và ngăn sóng, để bảo vệ hệ thống điện và những người làm việc trên đó.
Ứng dụng:
1. Mạng điện: Chuyển bộ cách ly thẳng đứng điện áp cao trên cao là một thành phần quan trọng trong lưới điện, nơi nó được sử dụng để cách ly các phần của đường truyền để bảo trì hoặc sửa chữa.Điều này giúp đảm bảo rằng lưới điện vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.
2. Các trạm phụ điện: Chuyển bộ cách ly thẳng đứng điện áp cao trên cao cũng thường được sử dụng trong các trạm phụ điện,khi nó được sử dụng để cô lập các bộ biến đổi riêng lẻ hoặc các thiết bị khác để bảo trì hoặc sửa chữaĐiều này giúp đảm bảo rằng trạm phụ vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.
3Các hệ thống năng lượng tái tạo: Chuyển mạch cách ly thẳng đứng điện áp cao trên cao cũng được sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như các nhà máy điện gió và mặt trời,để cô lập các phần của đường truyền để bảo trì hoặc sửa chữaĐiều này giúp đảm bảo rằng hệ thống năng lượng tái tạo vẫn hoạt động và đáng tin cậy, ngay cả trong các hoạt động bảo trì hoặc sửa chữa.
Hoạt động:
Chuyển bộ cách ly điện áp cao tách phần dẫn điện ra khỏi cơ sở bằng cách sử dụng một chất cách ly để đảm bảo một khoảng cách cách cách ly hoạt động bình thường và cố định phần dẫn điện, chất cách ly,và cơ sở như một thiết bị chuyển mạch tích hợpKhi nó ở vị trí mở, có một khoảng trống có thể nhìn thấy và một khoảng cách cách cách ly thích hợp để chịu được điện áp hoạt động bình thường.nó có thể mang theo dòng điện làm việc bình thường và dòng lỗi mạch ngắn một cách đáng tin cậyDo sự hiện diện của một thiết bị dập cung chuyên dụng, nó chỉ có thể được sử dụng để chuyển mạch với điện áp nhưng không có tải.Các hoạt động mở và đóng được thực hiện bằng cách sử dụng một móc cách nhiệt để kéo hoặc đẩy lỗ tròn trong khóa, làm cho móc khóa động thoát và tham gia với móc khóa tĩnh.
Mẹo an toàn:
1Luôn đeo trang thiết bị bảo vệ cá nhân thích hợp (PPE) như găng tay, kính bảo vệ và quần áo chống cháy.
Trước khi làm việc trên công tắc, hãy đảm bảo rằng nguồn cung cấp điện được tắt và công tắc được nối đất đúng cách.
2.Làm theo hướng dẫn của nhà sản xuất để sử dụng công tắc, và không cố gắng bỏ qua các tính năng an toàn hoặc sử dụng công tắc cho các mục đích khác ngoài mục đích sử dụng dự định.
3Khi làm việc trên công tắc, sử dụng các công cụ và thiết bị cách nhiệt để ngăn ngừa sốc điện.
4Tránh chạm vào bất kỳ bộ phận dẫn của công tắc và giữ khoảng cách an toàn với công tắc khi nó đang hoạt động.
5Không bao giờ cố gắng sửa chữa hoặc sửa đổi công tắc của chính mình trừ khi bạn là một chuyên gia có trình độ và được đào tạo.
6Giữ khu vực xung quanh công tắc sạch sẽ và không có chất thải có thể cản trở hoạt động của nó.
7.Thường xuyên kiểm tra công tắc để tìm dấu hiệu hao mòn hoặc hư hỏng, và thay thế bất kỳ bộ phận bị hư hỏng hoặc bị mòn càng sớm càng tốt.
8Chỉ có nhân viên được ủy quyền mới được phép vận hành hoặc thực hiện bảo trì trên công tắc.
9. Trong trường hợp khẩn cấp, làm theo các quy trình khẩn cấp được thiết lập và tắt điện cho công tắc ngay lập tức.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) | kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) | 85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) | Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) | |||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) | ||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
