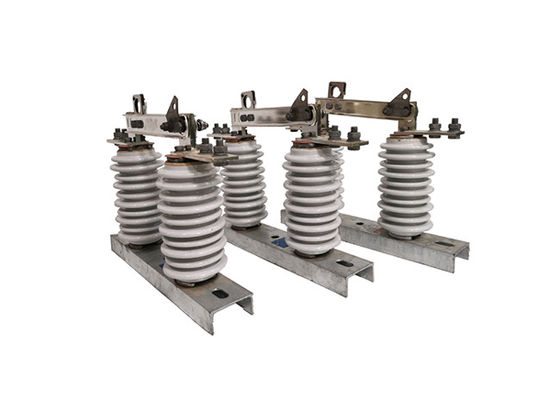

Đổi tắt ngắt kết nối ngoài trời GW9-10/630A DC Điện áp cao ngắt kết nối gốm sứ cách ly
Mô tả sản phẩm:
GW9-10/630Chuyển bộ ngắt kết nối ngoài trờilà một bộ phận thiết bị điện được sử dụng trong hệ thống truyền tải và phân phối điện để cô lập một phần của mạng điện để bảo trì hoặc sửa chữa.Nó thường được lắp đặt trên các đường dây điện điện điện cao hoặc trong các trạm phụ và được sử dụng để ngắt kết nối dòng điện đến một phần cụ thể của mạng..
Hoạt động:
GW9-10/630Chuyển bộ ngắt kết nối ngoài trờitách phần dẫn điện từ cơ sở bằng cách sử dụng một chất cách nhiệt để đảm bảo khoảng cách cách cách nhiệt hoạt động bình thường và cố định phần dẫn điện, chất cách nhiệt và cơ sở như một thiết bị chuyển đổi tích hợp.Khi nó ở vị trí mở, có một khoảng trống có thể nhìn thấy và một khoảng cách cách cách ly thích hợp để chịu được điện áp hoạt động bình thường.nó có thể mang theo dòng điện làm việc bình thường và dòng lỗi mạch ngắn một cách đáng tin cậyDo sự hiện diện của một thiết bị dập cung chuyên dụng, nó chỉ có thể được sử dụng để chuyển mạch với điện áp nhưng không có tải.Các hoạt động mở và đóng được thực hiện bằng cách sử dụng một móc cách nhiệt để kéo hoặc đẩy lỗ tròn trong khóa, làm cho móc khóa động thoát và tham gia với móc khóa tĩnh.
Ứng dụng:
GW9-10/630Outdoor Disconnector Switch là trong hoạt động và bảo trì đường truyền điện trên cao.Những đường dây này mang điện áp cao qua những khoảng cách dài và thường được lắp đặt trên những tòa tháp kim loại cao hoặc cột.
Để thực hiện bảo trì hoặc sửa chữa công việc trên một đường truyền trên không, nó là cần thiết để cô lập các phần của đường dây mà công việc đang được thực hiện.Đây là nơi mà điện áp cao ngoài trời ngắt kết nối chuyển vàoMột công tắc có thể được cài đặt trên đường dây ở mỗi đầu của phần được làm việc, cho phép phần được ngắt kết nối với phần còn lại của đường dây.
Ví dụ, nếu một đội sửa chữa cần thay thế một phần bị hư hỏng của dây dẫn trên một đường truyền trên không,họ sẽ đầu tiên mở các công tắc ngắt kết nối ngoài trời điện áp cao ở cả hai đầu của phần được làm việc trênĐiều này sẽ cô lập phần này khỏi phần còn lại của đường dây, cho phép công việc sửa chữa được thực hiện an toàn.
Khi công việc sửa chữa hoàn tất, các công tắc có thể được đóng để khôi phục dòng điện đến phần sửa chữa của đường dây.Các công tắc cũng có thể được sử dụng để cô lập các phần của đường dây trong bảo trì thường xuyên hoặc kiểm tra, hoặc trong trường hợp lỗi hoặc tình huống khẩn cấp.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
